MessageSujet: Carabine MANU ARM   Carabine MANU ARM EmptyVen 13 Mar 2020 - 13:39

Bonjour à toutes et tous.
J'ai retrouvé chez mes parents une vieille copine dont j'avais "hérité" d'un oncle voilà bientôt 40 ans.

Elle a malheureusement subi l'usure du temps, un accident important, mais est toujours apte au tir. J'aimerai aujourd'hui en savoir un peut plus sur elle.
C'est une MANU ARM, calibre 4.5mm et la crosse est en bakélite. Aucun numéro ni matricule, tant sur la crosse que sur la mécanique. Je l'estime être de 1965 / 1966 sans aucune certitude.

Premières photos :

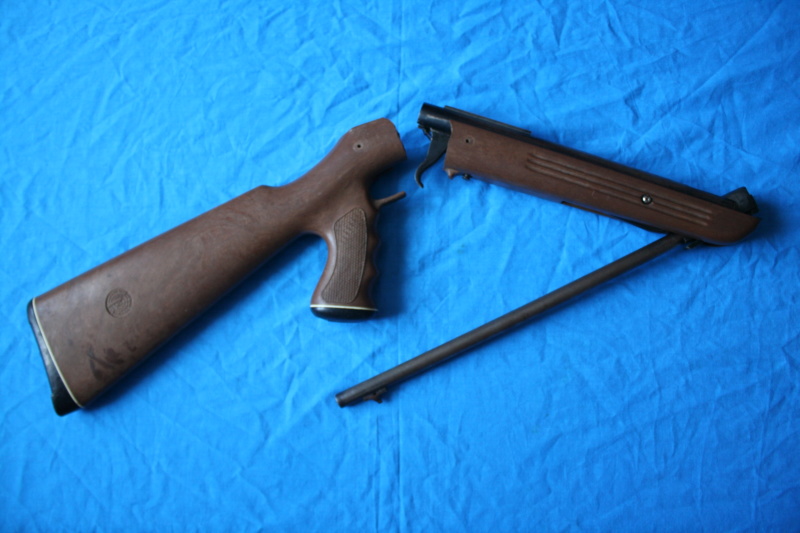

Carabine MANU ARM Img_3910

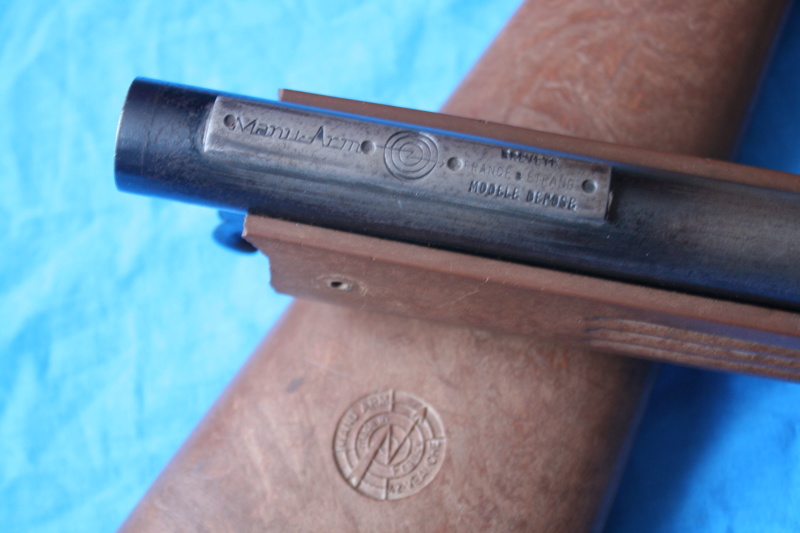

Carabine MANU ARM Img_3911

Carabine MANU ARM Img_3913

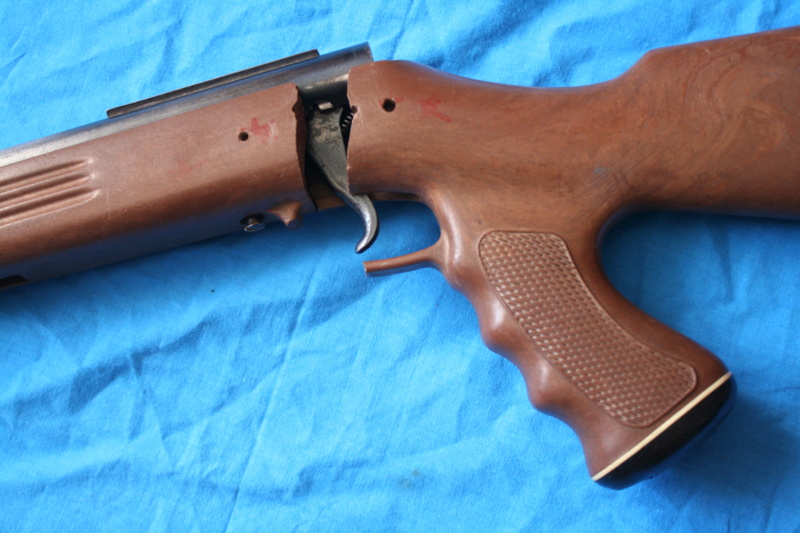

Carabine MANU ARM Img_3915


Quelqu'un pourrait m'en dire un peu plus? Pourrais-je l'équiper d'une crosse bois plus récente?
D'avance merci.
Revenir en haut Aller en bas
darta
Régulier
Régulier
darta

Masculin
Bélier Chèvre
Nombre de messages : 254
Age : 54
Localisation : belgique namur
Date d'inscription : 10/02/2016

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyVen 13 Mar 2020 - 15:47

bonjour, perso je tenterais une restauration pour garder son autenticité,elle existait le meme modele en 22lr et apparement en 9 flobert de ce que j ai vu mais suis pas specialiste de cette marque
Carabine MANU ARM Belgique
Revenir en haut Aller en bas
fred900s
Pilier
Pilier
fred900s

Masculin
Balance Singe
Nombre de messages : 2218
Age : 52
Localisation : 49
Date d'inscription : 08/04/2016

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyVen 13 Mar 2020 - 17:11

avec un goupillage multiple profond et collage tu vas la sauver et ça peut être presque invisible thumright
Revenir en haut Aller en bas
dubs49
Vieil Habitué
Vieil Habitué
dubs49

Masculin
Taureau Singe
Nombre de messages : 546
Age : 41
Localisation : angers
Date d'inscription : 06/05/2014

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyVen 13 Mar 2020 - 18:30

goupillage + collage a la résine séchage lent
Revenir en haut Aller en bas
hips
Pilier
Pilier
hips

Masculin
Vierge Chien
Nombre de messages : 1223
Age : 62
Localisation : picardie
Date d'inscription : 30/01/2013

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptySam 14 Mar 2020 - 20:03

Bonsoir.
J'ai eu la mème dans les années 75; elle m'a été volée par un ancien beauf qui était une vraie racaille. Carabine MANU ARM 163792
 Quand ma sœur s'en est aperçu, elle a divorcé.
C'était une très bonne carabine, et je rêve d'en retrouver une!!!!.
Je suppose qu'elle faisait dans les 7- 7.5 joules mais à l'époque elle servait plus a dégommer les étourneaux et les gaspards que faire des cartons.
Je pense que tu peux la recoller avec de la colle araldite à prise lente (plus costaud).
Bon courage dans ta restauration.
hips
Carabine MANU ARM Beerchug
Revenir en haut Aller en bas
cro magnon 07
Pilier
Pilier
cro magnon 07

Masculin
Verseau Cochon
Nombre de messages : 4030
Age : 62
Localisation : Ardèche
Date d'inscription : 05/02/2018

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptySam 14 Mar 2020 - 21:05

hello
a mon avis le collage ne tiendra pas a l'usage car il y'a un effort assez important a l'endroit de la cassure
la meilleure des solutions serait d'imprimer une crosse en 3D .reste a savoir si le jeu en vaut la chandelle.
Carabine MANU ARM Beerchug
Revenir en haut Aller en bas
Dédé59
Pilier
Pilier
Dédé59

Masculin
Balance Cochon
Nombre de messages : 4597
Age : 61
Localisation : DUNKERQUE
Date d'inscription : 03/01/2008

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptySam 14 Mar 2020 - 21:52

hips a écrit:
Bonsoir.
J'ai eu la mème dans les années 75; elle m'a été volée par un ancien beauf qui était une vraie racaille. : :Boxi:  :
 Quand ma sœur s'en est aperçu, elle a divorcé.
C'était une très bonne carabine, et je rêve d'en retrouver une!!!!.
Je suppose qu'elle faisait dans les 7- 7.5 joules mais à l'époque elle servait plus a dégommer les étourneaux et les gaspards que faire des cartons.
Je pense que tu peux la recoller avec de la colle araldite à prise lente (plus costaud).
Bon courage dans ta restauration.
hips
Carabine MANU ARM Beerchug


J'ai également possédé cette arme dans les mêmes années, pour sa puissance je suis tout a fait d'accord avec toi Hips
Revenir en haut Aller en bas
T.I.R.
Pilier
Pilier
T.I.R.

Masculin
Gémeaux Chèvre
Nombre de messages : 6280
Age : 66
Localisation : Dans le champ , celà dépend aussi du temps .
Date d'inscription : 23/04/2018

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 2:39

- De la bakélite ?

- Après réflexion , il semble qu'il y ait encore de l'épaisseur .
- Evider au maximum les parties devant être assemblées . Bien nettoyer . Puissant dégraissant .

- Rainurer aussi la bakélite restante ( surfaces en contact ) . L'évidemment et le rainurage doivent faire un tout .
- Préparer du scellement chimique . Celui-ci fera office de cheville , en durcissant . Et il adhère fortement .
- Prévoir une sur-épaisseur si possible ( esthétique ) .
- Si le dosage est bien fait ( durcisseur ) , le tout est aussi dur que de la pierre .

- Durcissement : immobilité absolue . Ponçage à la mini-perceuse . Finition seulement à la main .

- Evidemment , à distance ..... Mais c'est ce que je tenterais . Perdu pour perdu .....
- Il est toujours temps pour une crosse en bois .

- Carabine MANU ARM 1459048034
Revenir en haut Aller en bas
Black Dwarf
Vieil Habitué
Vieil Habitué
Black Dwarf

Masculin
Poissons Cheval
Nombre de messages : 905
Age : 31
Localisation : Au Nord et à gauche.
Date d'inscription : 02/05/2014

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 10:20

Ou alors, un bloc de bois et recréer une crosse, identique ou pas d'ailleurs.
Revenir en haut Aller en bas
varadero91
Pilier
Pilier
varadero91

Masculin
Taureau Singe
Nombre de messages : 3994
Age : 53
Localisation : Marcoussis (91)
Date d'inscription : 04/04/2015

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 10:26

T.I.R. a écrit:
- De la bakélite ?

- Après réflexion , il semble qu'il y ait encore de l'épaisseur .
- Evider au maximum les parties devant être assemblées . Bien nettoyer . Puissant dégraissant .

- Rainurer aussi la bakélite restante ( surfaces en contact ) . L'évidemment et le rainurage doivent faire un tout .
- Préparer du scellement chimique . Celui-ci fera office de cheville , en durcissant . Et il adhère fortement .
- Prévoir une sur-épaisseur si possible ( esthétique ) .
- Si le dosage est bien fait ( durcisseur ) , le tout est aussi dur que de la pierre .

- Durcissement : immobilité absolue . Ponçage à la mini-perceuse . Finition seulement à la main .

- Evidemment , à distance ..... Mais c'est ce que je tenterais . Perdu pour perdu .....
- Il est toujours temps pour une crosse en bois .

- Carabine MANU ARM 1459048034

Avec 2 attelles extérieures en acier vissées/coller(bi-composant), la résistance au chargement serait bien meilleure. Mais elle perdrait en "authenticité".
Revenir en haut Aller en bas
https://www.youtube.com/channel/UC_b_GrT6mGwU5rwmYq7JLKQ
LeNettoyeur
Vieil Habitué
Vieil Habitué
LeNettoyeur

Masculin
Capricorne Chien
Nombre de messages : 737
Age : 50
Localisation : 51 Marne
Date d'inscription : 19/11/2012

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 10:59

Bonjour à tous et merci pour vos retours et pour l'intérêt que vous portez à cette vieille cara.

Je pense effectivement que dans un premier temps, je ne risque rien, si ce n'est réussir, à tenter une réparation de la crosse. Votre enthousiasme est vraiment encourageant. La solution par goupillage est très séduisante et je pense qu'accompagnée d'une bonne préparation des surfaces et d'un collage de tout ça fait dans les règles de l'art, ça devrait le faire. Le plus chiant va être de refaire le morceaux manquant (voir photo 4).

Si toutefois la réparation ne tenait pas, surtout à cause de l'effort à l'armement, je tenterais de l'équiper d'une crosse en bois pas chère trouvée sur le net, ou mieux, retrouver une crosse identique. Je surveille déjà les petites annonces, attendant que les magasins de bricolage puissent réouvrir.

Pour répondre à hips et Dédé59, même si elle "claque" encore bien fort, la puissance doit être effectivement de l'ordre des 7joules et je confirme qu'à l'époque j'en avais la même utilisation (je n'avais pas dix ans) mais je n'ai plus le souvenir de comment la crosse s'est cassé.

Encore merci à tous et bon dimanche.
Revenir en haut Aller en bas
LeNettoyeur
Vieil Habitué
Vieil Habitué
LeNettoyeur

Masculin
Capricorne Chien
Nombre de messages : 737
Age : 50
Localisation : 51 Marne
Date d'inscription : 19/11/2012

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 11:03

Bonjour varadero91,

Au vu des trous et des marquages sur la crosse, je pense que c'est ce qu'a tenté à l'époque mon père pour me réparer mon jouet, sans succès.
Revenir en haut Aller en bas
cro magnon 07
Pilier
Pilier
cro magnon 07

Masculin
Verseau Cochon
Nombre de messages : 4030
Age : 62
Localisation : Ardèche
Date d'inscription : 05/02/2018

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 14:32

hello
l'idée du scellement chimique indiqué par Pat pourrait marcher mais plutôt avec des tenons a l'intérieur .
pour les parties manquantes tu peux les refaire en les moulant avec de l'époxy mélangé a de la sciure de bois ça fait un résultat ressemblant a de la bakélite . faire des essais avant
Carabine MANU ARM Beerchug
Revenir en haut Aller en bas
T.I.R.
Pilier
Pilier
T.I.R.

Masculin
Gémeaux Chèvre
Nombre de messages : 6280
Age : 66
Localisation : Dans le champ , celà dépend aussi du temps .
Date d'inscription : 23/04/2018

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 18:56

- J'y ai bien pensé , en effet .  smil 84

- Mais les tenons , ou chevilles , pourraient fragiliser ce " moule/scellement " ( moins de matière ) .
- Choix difficile , je vous l'accorde . Surtout à distance .

- PS :
         - une fois , j'avais bricolé un prolongement de crosse ( un peu bizarre ) , avec tenon en bois , et Sintofer .
         - celà tient toujours , mais là , c'est assez différent .

- Carabine MANU ARM 1459048034
Revenir en haut Aller en bas
LeNettoyeur
Vieil Habitué
Vieil Habitué
LeNettoyeur

Masculin
Capricorne Chien
Nombre de messages : 737
Age : 50
Localisation : 51 Marne
Date d'inscription : 19/11/2012

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 19:12

Finalement, peu importe si la réparation tiendra ou pas. C'était déjà un grand plaisir de remettre la main dessus et de vous la présenter, d'autant plus que certains d'entre vous en avait possédé un exemplaire.

Je ne manquerai pas de vous tenir au jus de l'avancée des réparations. Cela n'en reste pas moins un objet produit en France, du temps ou notre pays disposait de savoir faire et d'outils de production, à l'image de la Manu de Saint-Etienne.
Revenir en haut Aller en bas
T.I.R.
Pilier
Pilier
T.I.R.

Masculin
Gémeaux Chèvre
Nombre de messages : 6280
Age : 66
Localisation : Dans le champ , celà dépend aussi du temps .
Date d'inscription : 23/04/2018

Carabine MANU ARM Empty
MessageSujet: Re: Carabine MANU ARM   Carabine MANU ARM EmptyDim 15 Mar 2020 - 19:35

- Eh oui , la M.A.S .

- Il restait quelques rescapés ( émissions TV nocturnes ) ; j'avais vu des reportages sur la fabrication des fusils de chasse .
- Du début à la fin . Je ne suis pas chasseur , mais les différentes étapes étaient très intéressantes .
- Presque une spécialité pour chaque pièce .

- Et aussi la réparation d'armes , pour des défilés ( sabres , casques ..... ) .

- Toute une époque .....

- Carabine MANU ARM 1459048034
