 Remise à neuf d une carabine DIANA 27 de 1982

Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyLun 29 Jan 2018 - 19:07

merci pour les tutos youtube , j avais même pas pensé y faire un tour
Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMer 31 Jan 2018 - 11:42

Hello
Bon j ai testé avec un serre joint long et ça fonctionne impec , il faut juste jouer au début pour insérer le guide ressort dans l'axe du piston et ça rentre tout seul , j ai 90mm à comprimer et la pièce tombe bien pour mettre les 2 axes

par contre , le petit ressort , celui qui maintient les 3 billes , comment le mettre ?

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Img_1031

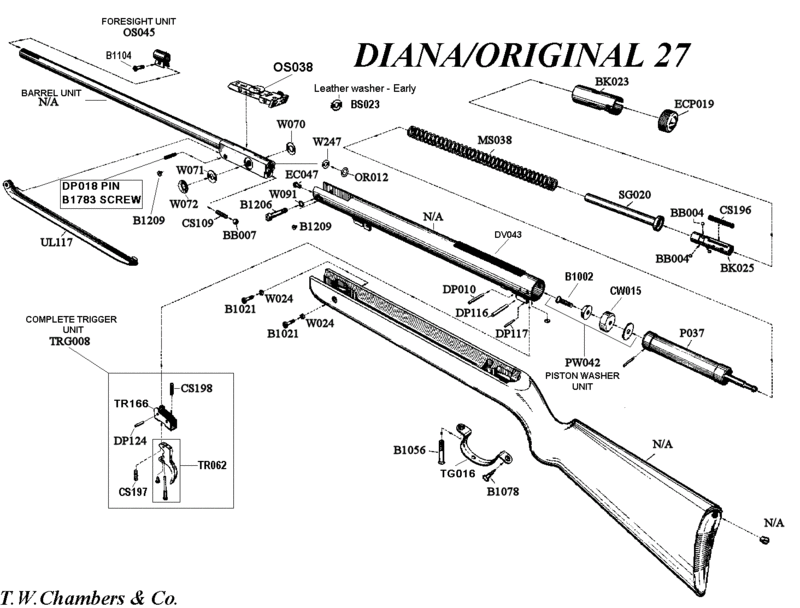

la notice n est pas détaillée à ce point

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Diagra10

ce ressort (CS196) doit rester en butée contre l axe avant de blocage (DP116) et empêcher les billes de tomber et quand le piston recule en armant , l axe du piston pousse les billes et va se clipser en comprimant le petit ressort , et du coup les billes descendent dans la pièce et la bloque , est ce bien cela le fonctionnement ?
Et en tirant , ça libère le cylindre et il permet aux billes de remonter vers l extérieur et donc libèrent le piston , et paf le plomb
Revenir en haut Aller en bas
Fred2
Habitué Des Lieux
Habitué Des Lieux
Fred2

Masculin
Cancer Cheval
Nombre de messages : 464
Age : 66
Localisation : Hauts-de-France
Date d'inscription : 08/08/2016

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMer 31 Jan 2018 - 14:21

Black-raiser a écrit:
le petit ressort , celui qui maintient les 3 billes , comment le mettre ?

Apparemment comme ça : https://www.forum-airguns.com/t77486-carabine-diana-27

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Img_0211
Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMer 31 Jan 2018 - 15:01

Rhoo , je vais devoir attendre de rentrer chez moi ... , j arrive pas imaginer comment il peut tenir comme ça ? et du coup , comment les billes restent dans leurs logements ?
Le ressort ne sert pas à les maintenir en place ??
Voila ce que c est de démonter sur un coup de tète entre 2 notes de musique ...on regarde pas et après on pleure comment faire !! lol
Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMer 31 Jan 2018 - 18:07

Merci Fred
C est remonté Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 15174210
Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyVen 2 Fév 2018 - 7:56

La carabine est remontée et tire bien mieux qu avant , juste déçu que le COMBRO ne fonctionne pas avec , j aurai bien aimé voir sa puissance , je dirais au pif 12-14 joules.

La précision à 9m , un regroupement a peine plus gros que 2€ , je trouve pas mal sans lunette
testée avec des plombs FX sur cible carton , la carabine posée sur un socle avec un chiffon

C'est impressionnant l effet du ressort quand on est habitué au PCP , j ai l impression de tirer au fusil de chasse ! La détente est trop faible , je sens pas le tir partir et je sursaute ! LoL

Je suis très content du résultat , l arme est comme neuve , la restauration est bonne (pas parfaite mais 1er fois) ,la précision est largement mieux qu'avant et la puissance aussi.

Reste à voir la crosse si je la reteinte en brun foncé type chêne vieilli ou si je la laisse en marron orange caca doigts mais d origine.

Je mettrai bien une lunette mais hors de question de mettre une de mes Hawke dessus , pas envie de les abîmer, le recul et l impact du ressort sont assez violent
Les photos ce soir...
Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyVen 2 Fév 2018 - 8:01

Pour info j ai graissé l arriere du joint de piston avec de la graisse au lithium FACOM chez brico machin , de couleur verte et avec une odeur bien forte

Revenir en haut Aller en bas
Black-raiser
Régulier
Régulier
avatar

Masculin
Lion Cheval
Nombre de messages : 128
Age : 42
Localisation : Bourg
Date d'inscription : 21/11/2015

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyJeu 15 Mar 2018 - 17:38

La carabine est à vendre, j ai posté une annonce dans le FORUM
Revenir en haut Aller en bas
cricri 44
Régulier
Régulier
cricri 44

Masculin
Cancer Chien
Nombre de messages : 128
Age : 74
Localisation : a la peche
Date d'inscription : 29/01/2014

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyJeu 15 Mar 2018 - 17:58

bonsoir
ça vaut pas plus de 150 euros
on n'est pas sur naturmachin
a+
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyLun 17 Déc 2018 - 22:07

Bonsoir
J'appelle à l'aide les membres du forum et en particulier ceux qui ont une diana 25 D ou équivalent
J'ai entrepris de restaurer la mienne qu'on m'a filé recemment
Apres commande de qq pièces j'ai entrepris le remontage.. non sans quelques difficultés
Je suis bloqué lorsque je remonte la longue vis B1056 qui tient le pontet, passe dans la crosse et vient dans le bloc piston, j'ai l'impression que lorsu'elle est vissée à fond elle bloque le mécanisme alors que quand elle n'y est pas, la carabine fonctionne ! Savez vous qu'elle est l'astuce ???
Bien à vous
JMarc
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 7:28

Bonjour
J'ai le même montage sur ma 35 (avec cette même vis). Si tu as tout bien remonté, je ne vois pas d’où vient le problème.
La vis fait elle partie des pièces que tu as acheté?
Je dois mettre démonter la mienne prochainement, je prendrai la dimension
a+
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 7:46

Merci de ta réponse. Non absolument pas, elle est d'origine j'ai juste repris un ressort et une bille ;-). La carabine n'a jamais fonctionné depuis que je l'ai... Cette longue vis rentre dans le vide du cylindre, toi aussi, c'est normal? ... peut etre qu'elle doit passer dans une autre pièce interne ensuite mais la je sèche
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 8:04

Je pense que j'ai peut être la solution, je pense que ma vis n'est pas d'origine et est trop longue par rapport à l'originale...Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 30020010
Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Vis10

Je ne sais pas combien mesure l'originale je mesurerais celle que j'ai mais elle me parait bcp trop longue !!
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 9:59

Je démonte a midi et je te fais savoir la bonne longueur.
Vérifie de n'avoir rien abimé
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 12:52

réf 300200 Diana Mod 25D
Longueur totale 32,2
Longueur sous tête 29.5
Filetage M6 sur long 13
Ø tête 8mm cruciforme
Revenir en haut Aller en bas
cro magnon 07
Pilier
Pilier
cro magnon 07

Masculin
Verseau Cochon
Nombre de messages : 4002
Age : 62
Localisation : Ardèche
Date d'inscription : 05/02/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 13:13

Black-raiser a écrit:
j'hésite a couper le cul de la crosse pour que la base de la semelle soit lisse et pas concave , ça facilitera le dessin , j'utilise SW depuis peu , je suis autocadien et SW est tout le contraire de la logique autodesk

si la crosse est coupée , il sera très facile d'obtenir le profile , après la mise en forme de la semelle est assez simple
La boite d un ami vient de s offrir une imprimante 3D de compète à 230000€ , plusieurs tètes et multi matériaux , faut testé ça  !!

Ce soir je fais l étape de nettoyage dégraissage en profondeur et un polissage externe du canon pour qu il prenne un couleur unie métallique et plus rousse par endroit , de l huile de coude et surement un graissage temporaire que l acier reste brut sans rouille jusqu’à ce que je reçoive et fasse le bronzage... ouhaiiii... ça sent l'été tout ça, ou presque , grand soleil ici mais zut c'est l'hiver météo France Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Bangin_s

hello
acheter une plaque de couche alvéolée (dite anti recul" chez un armurier ou sur Ebay coutera beaucoup moins cher que de s'emmerder avec une imprimante 3 D . enfin moi je dis ça comme ça mais je ne veux pas gâcher a certains le plaisir de faire compliqué alors qu' on peut faire simple smil 85
Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Beerchug
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 13:20

Bonjour Cro

Si ma mémoire est bonne, 'Black-raiser' s'est faché avec le forum et 'jmarc45' a repris ce post.
Amitiés Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Beerchug
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 13:24

Merci Bruno27
je vais regarder ce soir mais c'est clairement pas la vis d'origine et comme elle est plus longue elle rentre dans le mécanisme de tir je vais la remplacer ! je suis sur que c'est ca!! merci beaucoup !! je mettrais un mot dessus !

Autre question, comment faire pour placer le bouchon comme sur la photo ? il faut retirer le ressort mais j'ai pas trop forcé ! y a t il une méthode douce?Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 End_ca10
Revenir en haut Aller en bas
cro magnon 07
Pilier
Pilier
cro magnon 07

Masculin
Verseau Cochon
Nombre de messages : 4002
Age : 62
Localisation : Ardèche
Date d'inscription : 05/02/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 13:27

Bruno27 a écrit:
Bonjour Cro

Si ma mémoire est bonne, 'Black-raiser' s'est faché avec le forum et 'jmarc45' a repris ce post.
Amitiés Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Beerchug

hello Bruno
bin ça m'apprendra a lire les post de travers après l'apéro ..tiens  Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Wall  Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 0trampol  smil 85
amicalement
cro Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Beerchug
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 14:26

Le bouchon, tu veux le remettre ou l'enlever?

Je ne suis pas sur du montage sur la 25D.  Je pensais qu'il y avait une encoche dans le bouchon pour laisser passer le ressort de détente (?)

Sur la 35, montage similaire mais le bouchon est un peu plus reculé et le ressort de détente s’appuie sur le cylindre de compression Je te mettrai une tof

'mx-5/fred' en a eu une 25 D strictement neuve, dans sa boite d'origine... mais mon info a 10 ans!
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 14:30

je veux le mettre ! ben je me suis demandé si je devais créer une encoche !! mais sur la photo qui n'est pas à moi j'ai l'impression que le bouchon est maintenu par le ressort !!
on verra une chose après l'autre ;-)
Revenir en haut Aller en bas
Bruno27
Vieil Habitué
Vieil Habitué
Bruno27

Masculin
Sagittaire Coq
Nombre de messages : 812
Age : 63
Localisation : Mayenne
Date d'inscription : 18/12/2009

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 15:16

Sur ce Bouchon Diana 25D  Il y a bien une encoche pour laisser passer le ressort.
Revenir en haut Aller en bas
jmarc45
Nouveau Membre
Nouveau Membre
jmarc45

Masculin
Capricorne Rat
Nombre de messages : 9
Age : 48
Localisation : SQY
Date d'inscription : 02/12/2018

Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 EmptyMar 18 Déc 2018 - 15:56

Ok bruno c'est clair !! je vais devoir la faire sur le modèle commandé exprès mais sans encoche !! merci beaucoup ! top !!
je vais pouvoir avancer !!
Revenir en haut Aller en bas
Contenu sponsorisé




Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty
MessageSujet: Re: Remise à neuf d une carabine DIANA 27 de 1982   Remise à neuf d une carabine DIANA 27 de 1982 - Page 2 Empty

Revenir en haut Aller en bas

Remise à neuf d une carabine DIANA 27 de 1982
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air comprimé (piston/ressort)-
Sauter vers:
