MessageSujet: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:04

Salut à touze,
j'ai un petit soucis avec ma HW100...
en gros, j'ai voulu démonté le canon pour en essayer un autre.
j'ai apparemment dévissé la vis qu'il ne fallait pas HW100  besoin d'aide  !!! Wall
je ne me souvenais plus où était la vis qui tient le canon et je me suis gouré.

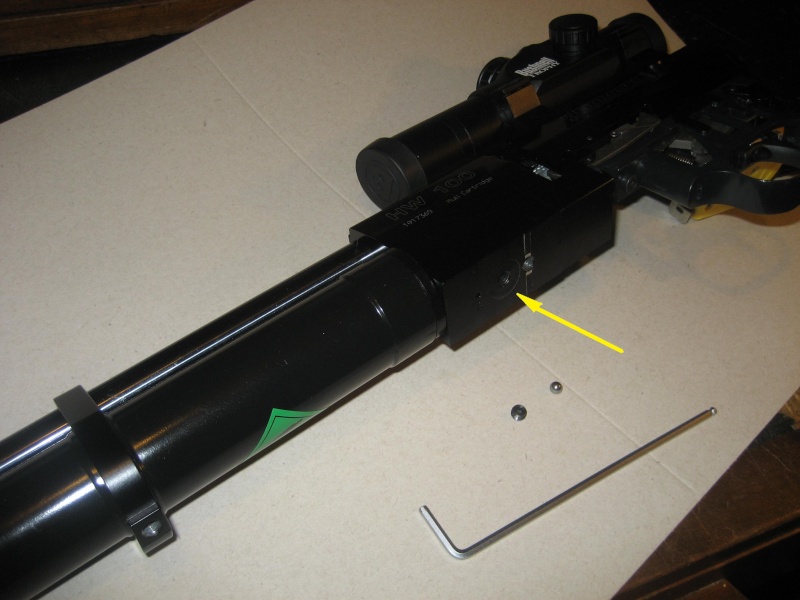

donc j'ai dévissé celle indiqué par la flèche jaune sur la photo
en fait elle donne sur l'air pré-comprimé et il y a quelque chose qui a sauté
mais je ne sais pas quoi ... j'ai bien retrouvé une bille que je ne connaissais pas
mais en regardant l'éclaté de HW100 cette fameuse vis n'est même pas reprise sur le dessin

j'aurais voulu savoir qu'y a t-il derrière cette vis ??
cette bille, un ressort qui est parti,...???

Au pire des cas, si personne ne sait, une bonne âme pourrait-elle voir sur sa HW100 ce qu'il en est HW100  besoin d'aide  !!! Sofa1 ?
j'ai essayé en remettant la vis, mais quand je rempli le réservoir, l'air s'échappe par le canon




HW100  besoin d'aide  !!! Hw100_10


Dernière édition par cheep le Sam 9 Jan 2010 - 22:03, édité 1 fois
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:12

http://www.gunspares.co.uk/shopdisplayproducts.asp?id=24752&cat=HW100#

Regarde les pièces n° BB023 et C1175. Elles sont situées à droite sur ta photo, de l'orifice pointé par ta flèche.
L'orifice quant à lui reçoit la vis de maintien de la crosse uniquement.
Celle qui te sert à dévisser le canon, c'est la pièce n° C1173. Pour y accéder, il faut que tu dévisses complètement la cartouche.
Elle est située sur le bloc avant entre la cartouche et le canon.

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:24

gros bisous mon bisounours !!

faut l'faire j'ai 2 éclatés de la HW100 et sur aucune il n'y a indiqué ces 2 pièces HW100  besoin d'aide  !!! 810266

donc ce serais bien cette bille que j'ai retrouvé ...? + la vis.


Dernière édition par cheep le Sam 9 Jan 2010 - 22:05, édité 1 fois
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:29

j'ai mis cette bille + la vis mais ça fuit encore par le canon HW100  besoin d'aide  !!! Boohoo

vais tout démonter ....


Dernière édition par cheep le Sam 9 Jan 2010 - 22:06, édité 1 fois
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:33

C'est la vis de maintien de la crosse qui fait appui sur un joint en téflon au fond du pas de vis qui assure l'étanchéité.
C'est pour ça qu'il faut toujours que tu dévisses la cartouche avant d'enlever la crosse.

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:47

oui je vois ce joint en teflon, mais avec ou sans la vis ça continue à fuire.

et l'air sort par le canon
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:48

Ben m*rde ! Tu me poses une colle smil 84 Tu as retiré la cartouche ?

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:51


je regarde au niveau de la valve...
c'est quoi toutes ces rondelles 16 "disc spring" elles font office de ressort !?
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:53

T'as démonté la valve ??????????

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 19:58

en partie
je n'ai pas touché le coté où on visse la cartouche

le coté où il y a la percussion et où il y a ces 16 rondelles
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:03

Bouge pas, il faut que je remette la main sur un tuto turc où on voit les photos du démontage.

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:06

HW100  besoin d'aide  !!! Mime2

Ok...bouge pô !
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:07

smil 85 smil 85 smil 85
Tu me fais bosser tard ce soir smil 85
http://www.airgunservice.pl/igor/hw100_demontaz/index.html

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:22

merci, super !

mais je ne vois pas cette fameuse bille que j'ai retrouvé

sinon j'ai démonté pareil sauf le régulateur (photo 13)

et quand je remonte le tout... ça fuit HW100  besoin d'aide  !!! Wall
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:43

ahhh la fameuse petite bille...

http://translate.google.com/translate?hl=fr&u=http%3A%2F%2Fwww.airgunservice.pl%2Figor%2Fhw100_regulator%2Findex.html


non c'est pas celle là !


Dernière édition par cheep le Sam 9 Jan 2010 - 22:08, édité 1 fois
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:52

Est-ce que tu as regardé si ton axe de marteau au repos n'était pas trop appuyé sur la tête de l'axe de valve ( photo 8 ) ?

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 20:59

je n'ai pas fais attention.
je verrais quand je la remonte

les 16 rondelles servent à quoi exactement ?
je vois qu'il les à mise1 sur 2 dans le sens inverse
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:09

Alors là, aucune idée !!! HW100  besoin d'aide  !!! Wall

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
mx-5/fred
Modérateur
Modérateur
mx-5/fred


Masculin
Verseau Buffle
Nombre de messages : 6396
Age : 59
Localisation : Mons (Belgique)
Date d'inscription : 13/07/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:27

Je ne sais pas non plus à quoi servent les 16 rondelles.. mais je sais que les 6 ne font pas le printemps.

HW100  besoin d'aide  !!! Dehors

_________________
Par ordre d'apparition en scène:
DIANA 25 D (la mamie de la série: achetée au début des années '70) / GAMO PR - 45 / Colt Government CO2 / DIANA 48 / GAMO P-800 / GAMO PR - 45(bis) / Beretta CO2 / DIANA 38 / Diana Panther 21 / Feinwerkbau 300S / Beretta CO2 (bis) / Diana 25D(bis) / Diana 34 / Diana 48(bis) / Feinwerkbau 300S (bis) / Feinwerkbau 601 / Panther 21 (bis) / Weihrauch HW 40 / Morini 162EI / Crosman Discovery / FX Airguns Typhoon T12
Revenir en haut Aller en bas
NOUNOURS
Modérateur
Modérateur
NOUNOURS


Masculin
Capricorne Cheval
Nombre de messages : 21607
Age : 54
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:30

Les 6-rondelles ! Trop fort Fred ! HW100  besoin d'aide  !!! Smiley14 HW100  besoin d'aide  !!! Smiley14 HW100  besoin d'aide  !!! Smiley14 HW100  besoin d'aide  !!! Smiley14 HW100  besoin d'aide  !!! Smiley14

_________________

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

HW100  besoin d'aide  !!! 48ca_111 Guild's Warrior   HW100  besoin d'aide  !!! 02410
Revenir en haut Aller en bas
http://www.affieldtarget.com
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:44

Rien à faire j'ai tout démonté et remonté
toujours même problème. HW100  besoin d'aide  !!! Bigcry


Dernière édition par cheep le Sam 9 Jan 2010 - 0:33, édité 1 fois
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
mx-5/fred
Modérateur
Modérateur
mx-5/fred


Masculin
Verseau Buffle
Nombre de messages : 6396
Age : 59
Localisation : Mons (Belgique)
Date d'inscription : 13/07/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:48

Voilà, déplacé, Claude!

_________________
Par ordre d'apparition en scène:
DIANA 25 D (la mamie de la série: achetée au début des années '70) / GAMO PR - 45 / Colt Government CO2 / DIANA 48 / GAMO P-800 / GAMO PR - 45(bis) / Beretta CO2 / DIANA 38 / Diana Panther 21 / Feinwerkbau 300S / Beretta CO2 (bis) / Diana 25D(bis) / Diana 34 / Diana 48(bis) / Feinwerkbau 300S (bis) / Feinwerkbau 601 / Panther 21 (bis) / Weihrauch HW 40 / Morini 162EI / Crosman Discovery / FX Airguns Typhoon T12
Revenir en haut Aller en bas
cheep
Pilier
Pilier
cheep


Masculin
Vierge Cheval
Nombre de messages : 1627
Age : 55
Localisation : BXL.be
Date d'inscription : 01/08/2006

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 21:55

cool c'est du rapide chez FRED.... HW100  besoin d'aide  !!! Icon_thumright
Revenir en haut Aller en bas
http://chazam.be/cheep/index.php
wovokaa
Pilier
Pilier
wovokaa


Masculin
Lion Rat
Nombre de messages : 4131
Age : 61
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptyVen 8 Jan 2010 - 22:39

Salut, en passant par là,
supposition............si tu as perdu le ressort qui appuie sur la bille, c'est normal que tu ais des fuites.
Les rondelles posées en quinconce, certainement une partie du régulateur !?
Bon si j'ai dit des conneries HW100  besoin d'aide  !!! Je_sors et puis des buches à mettre dans le poêle nucléaire HW100  besoin d'aide  !!! Emotico2
Revenir en haut Aller en bas
ludo10
Nouveau Membre
Nouveau Membre
ludo10


Masculin
Verseau Dragon
Nombre de messages : 4
Age : 45
Localisation : troye
Date d'inscription : 29/12/2009

HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! EmptySam 9 Jan 2010 - 1:11

bizard pour moi je verrais bien la bille en 1er puit "un ressort '
et enfin la vis ....

et un joint dans le fond du montage ..
Revenir en haut Aller en bas
Contenu sponsorisé





HW100  besoin d'aide  !!! Empty
MessageSujet: Re: HW100 besoin d'aide !!!   HW100  besoin d'aide  !!! Empty

Revenir en haut Aller en bas

HW100 besoin d'aide !!!
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air précomprimé (PCP) et CO2-
Sauter vers:
