MessageSujet: pièce qui se ballade...   Ven 9 Mar 2018 - 14:40

Bonjour à tous,

Je viens de retrouver ma carabine à plomb de mes 20 ans...

La carabine ne tire plus les petit plombs   :o(

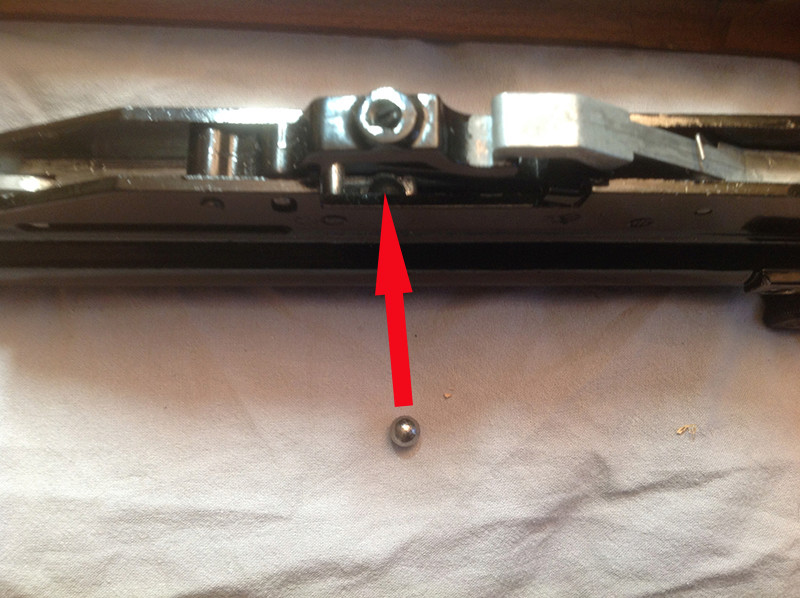

Je remarque que la partie metalique qui sert à créer l'air comprimée contient une petite bille sur laquelle vient couliser une piéce servant à armer la carabine.

Mais à chaque fois que je tire cette petite bille sort de son logement m'obligeant à tout redémontrer pour la remettre en place...

Il manque une pièce ou c'est autre chose ?

Merci de votre aide  ;o)
Revenir en haut Aller en bas
http://www.frenchbar.com
Fred2
Habitué Des Lieux
Habitué Des Lieux
avatar

Masculin
Cancer Cheval
Nombre de messages : 324
Age : 64
Localisation : Hauts-de-France
Date d'inscription : 08/08/2016

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 14:50

Marque, modèle et photos aideront à répondre.
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 15:47

Hello   ;o)

Oui pas faux !

Alors modèle ancien : carabine Française mais le fabriquant à déposer le bilan   :o(

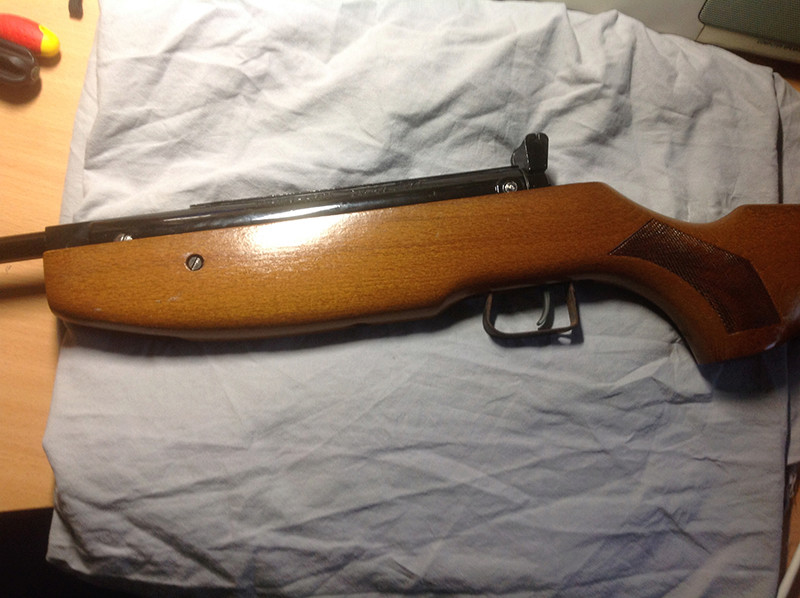

Quelques photos





Merci de ton aide
Revenir en haut Aller en bas
http://www.frenchbar.com
Fred2
Habitué Des Lieux
Habitué Des Lieux
avatar

Masculin
Cancer Cheval
Nombre de messages : 324
Age : 64
Localisation : Hauts-de-France
Date d'inscription : 08/08/2016

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 17:51

C'est apparemment une MANU-ARM.
Sujet ici : http://www.forum-airguns.com/t65510-carabine-manu-arm-a-air-comprime-guillaume-tell-5-1982
http://www.jjb-collection.com/en/carabine-air-comprime-manuarm-xml-350_429-2457.html

On ne voit pas de bille sur l'éclaté.
Il n'y a pas de bille dans le répertoire des pièces.
Cela ne va pas être facile.
Il y aura bien un connaisseur qui te renseignera.



Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 18:28

BRAVO car c'est bien la même !

Mais bizarre que la bille ne soit pas présente ou alors elle était collée... mais ça m’étonnerait   :o(

Merci pour ton aide   ;o)

Je dois reposter sur ton lien ?


Dernière édition par grinch le Ven 9 Mar 2018 - 18:40, édité 1 fois
Revenir en haut Aller en bas
http://www.frenchbar.com
magoryn
Pilier
Pilier
avatar

Masculin
Balance Rat
Nombre de messages : 1461
Age : 45
Localisation : 07340 félines
Date d'inscription : 15/01/2017

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 18:37

ils parlent peut-être de trucs qui peuvent t'aider sur ce topic.

http://www.forum-airguns.com/t68123-renovation-manuarm-ma1
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 18:57

Merci Magoryn ça m'a bien aidé aussi !

Si j'ai bien compris à priori la bille s'est désertie de la pièce du haut et se retrouve donc libre :o(

je pense qu'il suffit de la coller sur la pièce du haut ou même celle du bas pour que ça refonctionne :o)

Car actuellement, elle tire bien si la bille reste dans son logement !
Revenir en haut Aller en bas
http://www.frenchbar.com
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 19:09

Bonjour.

La billes était sertie dans la pièce en zamac.....le sertissage est certainement cassé et a libéré la bille.

La solution consiste.........à jouer de la colle epoxy, après dégraissage béton de la pièce contenante et replacer cette bille (Etant sertie à l'origine elle est donc fixe dans son écrin.......Je suppose)

Attention le Zamac est très fragile aux chocs, si tu veux resertir....je déconseille!


Le sujet de la bille (Des billes, il y en a deux!) avait été abordé par.....mon ami MAT. mais les vicissitudes du Fofo font qu'il n'est plus présent et toutes les photos ont disparues.....

MAT a écrit:
Si tu avais lu les 53 pages du topic " MANU-ARME MA1 4,5 la voilà !!" tu le saurais !!!
Je plaisante !!  smil 85

En réalité tu as deux billes une sur le piston ! Que voici !



Et l'autre sur le corps d'armement, photo que je tes déjà poster ! (au dessus)

Il faut que tu démonte l'AC entièrement, pour savoir quelle bille et sortit de son logement, comme expliquer dans le topic de 53 pages  smil 85

Le problème et que ces bille sont sertit, donc si le sertissage et cassé, soit tu rachète la pièce, soit tu colles la bille a l'époxy !!

Tien je te mais la page en question, on et pas des bœuf !!! Bon c'est un peu fouillis, j'aurais du mettre les photos du démontage étape par étape !

Mais ci quelque chose te chagrine, demande, le démontage et très simple !

http://www.forum-airguns.com/t65243p630-manu-arme-ma1-45-la-voila


Au prix des pièces détachées et des FDP sur un modèle ancien, le lien cité plus haut n'est pas une mauvaise option....

Rappel:  http://www.jjb-collection.com/en/carabine-air-comprime-manuarm-xml-350_429-2457.html


Amitiés.


Dernière édition par lemsq le Ven 9 Mar 2018 - 19:19, édité 1 fois
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 19:19

Ah Ok lemsq  ;o)

Domage pour les photos qui m'auraient bien aidé...

Sinon, question bête  :o)) , a quoi ça sert d'avoir les 2 billes si avec une seule bille elle fonctionne correctement ?
Revenir en haut Aller en bas
http://www.frenchbar.com
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 19:24

Bonjour.

Une bille sur le piston.... (Tu n'es pas...encore concerné!)

Une autre bille sur le système d'armement (Ta photo) C'est celle-ci qu'il te faudra replacer.



Amitiés.
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 19:39

Ah, donc pour toi, j'ai toujours l'autre bille sur le piston !

Sinon, je comprends qu'elle pourrait pas tiré... c'est bien ça ?
Revenir en haut Aller en bas
http://www.frenchbar.com
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Ven 9 Mar 2018 - 21:36

Bonjour.

Grosso-Modo......

Je ne sais pas si c'est le bon modèle..........mais voilà!:

La première bille est montée sur le piston, elle visible sur cette photo issue du Web on voit la seconde aussi sur la piece d'armement:



Pour ta pièce d'armement:





Amitiés.
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 6:57

Bonjour,

Merci pour l'éclaircissement !

Je vais tenter le démontage et le collage ;o)

Mais pour le dégraissage... faut que j'utilise quoi ?

Revenir en haut Aller en bas
http://www.frenchbar.com
dom21
Pilier
Pilier
avatar

Masculin
Cancer Dragon
Nombre de messages : 1619
Age : 66
Localisation : Auxois en Bourgogne
Date d'inscription : 29/12/2016

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 7:13

Sur l'éclaté la pièce 30 (corps de piston) présente une "bosse sur le dessous, mais oui pas nomenclaturée ??
Revenir en haut Aller en bas
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 10:31

Bonjour.

Les pièces 25 et 30 étant équipées d'une bille sertie ne font respectivement qu'un, en terme de SAV pièces, d'où l'absence de ces billes dans la nomenclature.
Sur les dernières photos, on voit bien la ressemblance flagrante avec la documentation éclatée.



"Mais pour le dégraissage... faut que j'utilise quoi ?"...... Un simple dégraissant du commerce du type "Essence F ou C", un dégraissant/détachant multi-usage assez volatil. C'est un produit miracle qui dégraisse, détache, enlève les adhésifs d'étiquette et accessoirement peut remplacer l'essence pour les briquets "Zip*o". C'est disponible en grande surface au rayon où l'on trouve le White-spirit....en bouteille d'un litre avec un tarif variant de 2 à 3,50€ selon l'enseigne.
Prévoir des coton-tiges pour plus de praticité dans les recoins.....



Amitiés.
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 10:55

Merci pour ton explication très claire :o)

Sinon, j'ai de l'eau écarlate... ça dégraisse ?
Revenir en haut Aller en bas
http://www.frenchbar.com
jeanphi
Habitué Des Lieux
Habitué Des Lieux
avatar

Masculin
Taureau Rat
Nombre de messages : 418
Age : 22
Localisation : Balaruc les Bains
Date d'inscription : 14/06/2017

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 11:34

Bonjour

Il y a une eau très présente dans beaucoup de foyers - c'est l'eau de vie - qui dégraisse à volo

Revenir en haut Aller en bas
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 12:08

Bonjour.

Oui, de l'Eau Ecarlate peut convenir. C'est également un mélange d'hydrocarbures mais attention aux cahoutchoucs et certains plastiques....

Hydrocarbures, isolcanes C10-C12, <2% aromatiques
Contient >30% hydrocarbures aliphatiques parfums(citral)
Contient du LIMONENE, alpha pinène.

En dégraissage de pièces mécaniques:
Matériaux adaptés: acier doux, acier inoxydable polyéthylène (haute densité) polyester, teflon verre
Matériaux non adaptés: Caoutchouc naturel, caoutchouc butyl, EPDM, polystyrène.





Essence F
Hydrocarbures paraffiniques en C7, C8 et C9 : 65 à 85 %.
Hydrocarbures alicycliques en C7, C8 et C9 : 20 à 25 %.
Hydrocarbures benzéniques (toluène, xylènes, éthylbenzène < 0,1 %...) : < 14 %.

"Outre le détachage des textiles, elle peut avoir d'autres usages. Peu volatile et peu incommodante, elle est à préférer à l'acétone pour des travaux de dégraissage. Elle n'attaque aucune matière plastique, elle est idéale pour nettoyer les pièces d'imprimantes (capot en plastique, patins d'entrainement du papier) et ne laisse pas de trace en séchant. Elle peut donc être utilisée pour décoller des étiquettes sur des livres ou tout autre support sans endommager celui-ci, il suffit d'imprégner l'étiquette en l'ayant pelée si elle est en plastique."

Source:  https://fr.wikipedia.org/wiki/Essence_F




Amitiés.
Revenir en haut Aller en bas
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 17:20

Ahaaaaaaa jeanphi, tu ne penses pas si bien dire :o))

Visites le lien Web que j'ai mis... et tu comprendra ;o)
Revenir en haut Aller en bas
http://www.frenchbar.com
grinch
Nouveau Membre
Nouveau Membre
avatar

Masculin
Verseau Serpent
Nombre de messages : 17
Age : 53
Localisation : Paris
Date d'inscription : 09/03/2018

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 17:29

Merci lemsq pour toutes tes réponses précises smil 85

J'irai acheté la colle et je m'attaquerais au bricolage de la carabine, je posterais un retour !

Bon week-end ;o)
Revenir en haut Aller en bas
http://www.frenchbar.com
lemsq
Pilier
Pilier
avatar

Masculin
Capricorne Coq
Nombre de messages : 2838
Age : 60
Localisation : Parijs en Francilie Libre, parfois Rijsel (F), Aalbeke, Roeselare (B), voire Lune sinon Mars après une "Monster"
Date d'inscription : 15/01/2013

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 18:38

Bonjour.
jeanphi a écrit:
........une eau très présente dans beaucoup de foyers - c'est l'eau de vie - qui dégraisse à volo....

Oui.....pour les cas très difficiles, je sors l'Absinthe "Diable Noir", qui ne titre que 85°......D'ailleurs, elle n'est bonne que......pour le dégraissage!


Amitiés.
Revenir en haut Aller en bas
jeanphi
Habitué Des Lieux
Habitué Des Lieux
avatar

Masculin
Taureau Rat
Nombre de messages : 418
Age : 22
Localisation : Balaruc les Bains
Date d'inscription : 14/06/2017

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 19:04

Bonsoir

85 ° c'est très bon pour une désinfection du tube ou anesthésie locale smil 85

Revenir en haut Aller en bas
dom21
Pilier
Pilier
avatar

Masculin
Cancer Dragon
Nombre de messages : 1619
Age : 66
Localisation : Auxois en Bourgogne
Date d'inscription : 29/12/2016

MessageSujet: Re: pièce qui se ballade...   Sam 10 Mar 2018 - 20:46

La Fée Verte
Revenir en haut Aller en bas
festina
Nouveau Membre
Nouveau Membre


Masculin
Vierge Serpent
Nombre de messages : 30
Age : 52
Localisation : Haute-Marne
Date d'inscription : 30/04/2010

MessageSujet: Re: pièce qui se ballade...   Dim 11 Mar 2018 - 7:31

Bonjour,

J'avais eu ce problème sur un pistolet Manuarm et j'avais simplement resserré le logement avec la bille dedans dans un étau pour la sertir.

Bonne journée.

Festina
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier
avatar

Masculin
Verseau Dragon
Nombre de messages : 1862
Age : 65
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: pièce qui se ballade...   Dim 11 Mar 2018 - 17:40

Les pièces semblent être identiques sur carabine et pistolet Manuarm;
voilà l'éclaté du pistolet, avec les billes :


et la pièce est disponible ICI Naturamachin
C'est un peu cher mais si tu dois acheter de la colle époxy... . En plus l'époxy ne collera pas sur la bille : j'utilise cette colle (armée ou non) depuis 40 ans de modélisme et je connais ses limites; reboucher un trou oui, mais coller 2 pièces ensemble non . Aucune colle ne le fait durablement...sauf la soudure !
Même pas la "stabilit express" qui est prétendue coller le métal.
La méthode proposée par Festina mérite aussi d'être tentée.
A toi de voir.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: pièce qui se ballade...

Revenir en haut Aller en bas

pièce qui se ballade...
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Ballade à Chantilly, mon premier 100 bornes
» Silloner mon département-3°- une ballade de 200 km
» Ballade superbe prés de Voiron
» Ballade à travers le gros de Vaud II
» ballade en famille d'une semaine

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air comprimé (piston/ressort)-
Sauter vers:
