MessageSujet: Re: armada 35 joules ++   Lun 17 Juil - 10:03

vu que je ne cherche pas la puissance (je limite vers 20j), je cherche le meilleur rapport efficacité.autonomie.

pour l'instant, j'en suis à 0.2m/s typique, avec des pointes à 0.6m/s maxi en fin de réservoir, quand le régulateur commence à dériver.
en tirant des jumbo exact à 195m/s dans la buccaneer...
j'ai juste doublé le volume de travail (valve), et une section presque constante de passage d'air (11mm²).
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Lun 17 Juil - 10:44

pige pas bien rick
j'ai juste doublé le volume de travail (valve), et une section presque constante de passage d'air (11mm²)
" />

tu veux dire de 11mm a 22 mm ????
amicalement
Revenir en haut Aller en bas
supernono
Régulier
Régulier
avatar

Masculin
Scorpion Coq
Nombre de messages : 258
Age : 47
Localisation : Poitiers (86)
Date d'inscription : 15/07/2008

MessageSujet: Re: armada 35 joules ++   Lun 17 Juil - 15:18

@7760pat tu peux te référer aux post de haut2007

pour la valve :
(page 4 - a partir du 12ème message et suivants)
http://www.forum-airguns.com/t64184p75-le-principe-pcp


pour le volume du plenum entre régulateur et la valve :
(page 2 - a partir du 15ème message et suivants)
http://www.forum-airguns.com/t63586p25-la-formule-d-un-calcul-de-consommation-de-l-air

je me suis très largement inspiré des explications de vlad pour controlé tous les volumes et surfaces de passage d'air avant de faire des modifs pour l'optimisation ma Brocock compatto et je dois reconnaître que ça marche plutôt bien:

je suis passé de 60 tirs d'origine a 120 tirs après ajout d'un régulateur huma-air et modification du marteau
je pense que l'on pourrait faire encore mieux mais je ne suis pas outillé pour le faire (pas de tour ni de fraiseuse!!!)
Revenir en haut Aller en bas
rick dangerous
Pilier
Pilier
avatar

Masculin
Verseau Rat
Nombre de messages : 2059
Age : 45
Localisation : FR 05
Date d'inscription : 30/01/2016

MessageSujet: Re: armada 35 joules ++   Lun 17 Juil - 16:19

j'ai repercé la valve à 14mm (coté ressort). donc doublé le volume de travail de la valve.
mais pas jusque au fond, car il ne faut surtout pas toucher la face d'appui de l'aiguille.
et une mèche, c'est en pointe.
je me suis fait avoir à ma 1ère valve, j'ai effleuré l'appui = valve HS.

pour la section de 11mm² (tu as bien noté de 11mm²), c'est la section de passage d'air calculée en sortie de valve, port de transfert et entrée canon.
le port à percer, les angles à arrondir légèrement à la fraise boule de 2.5mm de diamètre tige longue, basta.

passage fluide et pas de différence de section = moins de pertes de charge, donc meilleure efficacité.

note que si je voulais 40j, il me suffirait de régler mon lancet à 120 bars et tendre le ressort de marteau.
en mettant un ressort FAC de BSA R-10 MK2 et 130 bars, 50j, mais seulement 2 chargeurs.

alors qu'actuellement, 20j à 0.2m/s d'écart, j'en envoies 8, et si j'accepte un écart de 0.5 à 0.6m/s, 2 de plus...
soit 100 plombs pour 1 pompage.
et comme j'ai constaté que 20j suffisent pour aller jouer à 100m (quitte à passer du jumbo RS pour gagner en vitesse), ben pour moi, c'est parfait. pomper me gonfle smil 85
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Lun 17 Juil - 20:04

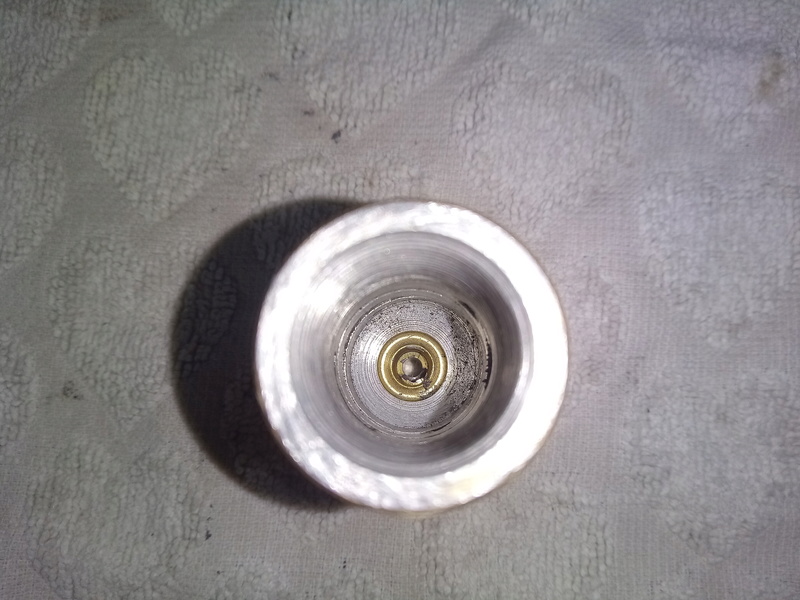

1er valve d'origine



2eme valve avec modifs



voila la valve ....la chambre de valve passe de 11mm a 13 ou 14 mm de diamètre

le passage d'air de la vis du ressort de 6 mm a 7 ou 9 mm maxi ( après le ressort passe dans un perçage plus fort ex: 10-11 mm

le port de transfert passe de 6.15 mm2 a 13.84 mm2......sortie de valve 14.72mm2

donc 14.72mm2 - 13.84 =0.88 .....perte de 0.88 par rapport a la sortie de valve

canon de 5.5 ...donc 19.62 mm2 - le pousse plomb tige d de 1.6 = 2.00mm2
= 17.62 -13.84= perte de 3.78mm2 ben oui pas égale a aire du canon

voila mon résonnement , j’espère compenser par le plus grand volume de la valve ????? , le temps d'ouverture

SI JE ME GOURE DITE LE MOI .....MERCI
amicalement
amicalement
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Mar 18 Juil - 5:38

merci supernono

super le lien j'ai pas tout pigé surtout avec les graphiques
mais ça aide drôlement
regarde mes 2 croquis dit moi , ou dite moi se qui ne colle pas d’après vous .......si quelque chose ne colle pas bien sur
oui c'est agrandissement , le volume de la valve que je pige pas ça se calcul ou pas , ou le plus grand possible ????
idem pour le plenum le volume du plenum entre régulateur et la valve
si tu peu me faire un croquis avec 2-3 cotes super
merci par avance
amicalement
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Mar 18 Juil - 11:05

Up up les gars plus d' aide
amicalement
Revenir en haut Aller en bas
maxor34
Vieil Habitué
Vieil Habitué
avatar

Masculin
Scorpion Coq
Nombre de messages : 509
Age : 59
Localisation : herault
Date d'inscription : 03/12/2014

MessageSujet: Re: armada 35 joules ++   Mar 18 Juil - 15:33

bonjour en ce moment l'armada a 727,70€ sur sodeco,au cas ou ça branche certains
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Mar 18 Juil - 17:18

ben moi a 635 euros complète avec 1 boite de plomb voila 1 ans en Free Shipping plus que 3 en stock temps restant 2 heures pour prendre une décision
amicalement
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6017
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: armada 35 joules ++   Ven 21 Juil - 5:34

re Up up les gars plus d' aide voir mes 2 croquis avant - après  , un avis sur cette modif , un croquis de votre part valve, plenum , régulateur

en même temps je repose la question le volume d'air dans la valve se calcul ou c'est le max que l’on peut faire , idem pour le plenum = même volume que la valve ou pas ????
amicalement
Revenir en haut Aller en bas
supernono
Régulier
Régulier
avatar

Masculin
Scorpion Coq
Nombre de messages : 258
Age : 47
Localisation : Poitiers (86)
Date d'inscription : 15/07/2008

MessageSujet: Re: armada 35 joules ++   Ven 21 Juil - 17:41

salut pat en relisant ces derniers message je me suis aperçu que je t'ai donner un mauvais lien pour le calcul du plenum ,désolé voici le bon lien :

http://www.forum-airguns.com/t64184-le-principe-pcp

a partir du 15 ème message , mais le début est intéressant aussi !!!
