MessageSujet: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 16:52

Voici mes deux Diana après réfection.

La Mod 20 T01
Changement de ressort, joint, poncage et vernis crosse (mat) et peinture à la
Bombe noir mat (effet plutot satiné)
Le guidon est d'origine, avec une touche de vernis à ongle fluo
La hausse, c'est la Diana à fibre optique (pour la clareté d'utilisaion et pour le look plus modèrne).
Ils ont été repeint également (sauf la fibre, of course).



La grande soeur, la Mod 34 T05.
Elle a aussi subi une rénovation intérieure et un ravalement de façade.
La crosse était pas mal attaquée a niveau de la zone en contacte avec l'épaule.
Ponçage et vernis, le bronzage était très loin, ponçage et peinture bombe.
Lunette Hawke Vantage 3-9x50 AO, montage Dampa DM60.
Suppression du guidon et hausse.

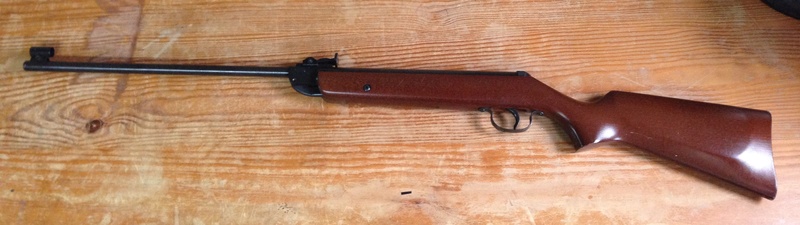

L'état de base des deux engins
Les crosses brutes (ponçage au 80, 120 et 400)
Les crosses ont été vernies avec du VERNITHANE de chez Colora
En 3 couches au rouleau avec un passage au 400 très léger entre chaque.
Le fût, le canon, guidon, hausse, pontet, gachette et la visserie ont été dégraissés, poncés, dégraissés et peint à la bombe SPECTRUM de chez Action (si si!) en noir mat. 4-5 couches fines, surtout la première pour l'accroche.

Le resultat est très propre, sans tache, sans différence de teinte ou de reflet plus ou moins mat. Elle résiste sans souci, même dans les zone à frottement (canon/fût pour chargement du plomb)









EDIT

J'ajoute la petite dernière, la Mod 23 remise en état pour le "gamin".
Achetée d'occase dans un lot de 3 carabines (elle, une Baikal IJ22 et une Gamo Gamatic 85)

Nouveau joint, nouveau ressort.
Poncage, brou de noix et vernis de la crosse.
Ponçage et vernis du métal (pour eviter l'oxydation du metal brute tout en gardant son aspect.)

Voilà le résultat:



Et là d'où elle vient




Dernière édition par Lemjul le Sam 1 Avr 2017 - 12:02, édité 6 fois
Revenir en haut Aller en bas
Lole
Intermédiaire
Intermédiaire
avatar

Masculin
Cancer Chèvre
Nombre de messages : 58
Age : 27
Localisation : 11
Date d'inscription : 31/01/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 17:04

Elles sont classes! Les rénovations sont réussies, bravo!
Revenir en haut Aller en bas
SmoKy
Régulier
Régulier
avatar

Masculin
Gémeaux Buffle
Nombre de messages : 129
Age : 33
Localisation : Seine et Marne
Date d'inscription : 13/06/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 19:03

Belles rénovations.
Les peintures à la bombe sont parfaites. .
Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 7229
Age : 48
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 20:00

en hêtre brut vernis ça change vraiment un super coup de jeune thumleft
peinture nickel bref pour un final
amicalement
Revenir en haut Aller en bas
Lemjul
Régulier
Régulier
avatar

Masculin
Scorpion Tigre
Nombre de messages : 185
Age : 31
Localisation : Belgique
Date d'inscription : 24/12/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 20:54

Merci, ca fait plaisir!

La peinture à la bombe, à 2,05 les 400ml, je ne prennais pas de risque et franchement, le résultat est bluffant. On dirait une peinture d'usine (à l'oeil et au touché). La résistance est pour l'instant très bonne, j'ai gratté quelques zones avec l'ongle, pas de souci. J'ai également cru en perdre en remettant le canon en place mais non plus, rien!

Le vernis est franchement agreable au touché (même s'il est évident qu'il ne s'agit plus de bois, contrairement au huilé) mais a priori vu les autres applications, il ne devrait pas bouger de si tot.

Pourvu que cela dure ;-)
Revenir en haut Aller en bas
Haybzee08
Membre ATLA
Membre ATLA
avatar

Masculin
Sagittaire Rat
Nombre de messages : 314
Age : 21
Localisation : Ardennes
Date d'inscription : 15/12/2015

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Sam 14 Jan 2017 - 21:51

Chapeau bas très jolie boulot !
Revenir en haut Aller en bas
fred900s
Pilier
Pilier
avatar

Masculin
Balance Singe
Nombre de messages : 1444
Age : 49
Localisation : 49
Date d'inscription : 08/04/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 7:13

Oui, très belles. Bravo.
Revenir en haut Aller en bas
vouvinch
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Buffle
Nombre de messages : 875
Age : 44
Localisation : Deux-Sèvres
Date d'inscription : 12/01/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 10:06

Très beau travail!!!
Revenir en haut Aller en bas
TAHAAN
Pilier
Pilier
avatar

Masculin
Cancer Dragon
Nombre de messages : 2785
Age : 66
Localisation : Santa Gema coeur d'Occitanie
Date d'inscription : 05/01/2012

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 10:44

Beau travail,
dommage que le "cul de crosse de la 34 ait "morflé" smil 82
Ton choix de teinte rend bien thumright
Revenir en haut Aller en bas
guitarjoe60
Pilier
Pilier
avatar

Masculin
Sagittaire Chat
Nombre de messages : 1168
Age : 54
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 11:25

Bonjour
Très belle rénovation!
Tu aurais pu aussi refaire un bronzage à froid au canon noir.
J'avais testé la peinture sur mon AK 2 mais pas concluant
ça fini par partir, de plus la qualité de la peinture y est pour beaucoup.
Puis j'ai essayé le canon noir sur les conseils de mon armurier.
Ponçage au papier carrosserie très fin puis dégraissage à l'acétone ou
alcool ménager 95° puis tamponnage avec un coton tige sur plusieurs
couches. Bon le produit est cher, 29 € les 500ml et port de gants conseillés
c'est un acide mais le résultat est top.
Simple retour d'expérience, j'ai pas mal expérimenté pièces chauffées
avant peinture, peinture haute température cuite au four.
Au final pour le métal (acier) je reste sur le bronzage canon noir.
La diana 20 ressemble beaucoup à ma diana 25 que j'ai eu pour mes 14 ans
et qui fonctionne toujours, je l'utilise régulièrement c'est solide et de plus précis.
Amicalement
Joe
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Lemjul
Régulier
Régulier
avatar

Masculin
Scorpion Tigre
Nombre de messages : 185
Age : 31
Localisation : Belgique
Date d'inscription : 24/12/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 11:37

Merci pour ce retour sur le bronzage.

J'étais parti pour ce système à la base (le kit Perma blue de chez AA). Ce qui m'a fait changer d'avis c'est un post sur une rénovation ou le bronzage n'était pas facile d'application selon lui, pas homogène et en plus, il ne tenait pas sur son canon initalement usé/piqué malgré une bonne préparation.
Mon canon étant également abîmé, j'ai d'abord testé la peinture (je craignais le résultat après application qui est parfois douteux). Vu le prix de la bombe, je ne risquais rien.

Quand j'ai vu l'aspect et la résistance, je n'ai pas hésité à faire la deuxième.
Jusqu'à maintenant, c'est nickel. Les rechargements et les manip pour le remontage (sert joint etc) n'ont pas dégommé le boulot.

Et le must (pour moi) au niveau esthétique: la peinture de la lunette et du montage est identique à celle du fût
Revenir en haut Aller en bas
guitarjoe60
Pilier
Pilier
avatar

Masculin
Sagittaire Chat
Nombre de messages : 1168
Age : 54
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Dim 15 Jan 2017 - 12:17

re
Pour un bon bronzage bien poncer mais surtout bien dégraisser sinon ça a du mal à prendre
et mettre des gant au dégraissage rien que les traces de doigts peuvent foirer le bronzage.
L'armurier m'a conseillé la marque canon noir.
Joe
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
djojo29
Pilier
Pilier
avatar

Masculin
Balance Chien
Nombre de messages : 2426
Age : 35
Localisation : quimper
Date d'inscription : 30/05/2013

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Lun 16 Jan 2017 - 14:02

Le résultat de cette peinture à la bombe est très concluant. J'aime beaucoup. Une idée à retenir pour ma 25
Revenir en haut Aller en bas
Alpha99
Intermédiaire
Intermédiaire
avatar

Masculin
Capricorne Serpent
Nombre de messages : 83
Age : 52
Localisation : Belgique
Date d'inscription : 29/08/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Lun 16 Jan 2017 - 16:44

Bravo, de très beaux résultats :)
Revenir en haut Aller en bas
Lemjul
Régulier
Régulier
avatar

Masculin
Scorpion Tigre
Nombre de messages : 185
Age : 31
Localisation : Belgique
Date d'inscription : 24/12/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Mar 7 Fév 2017 - 16:20

Petit edit avec la nouvelle venue, la Mod 23 ;-)
Revenir en haut Aller en bas
SmoKy
Régulier
Régulier
avatar

Masculin
Gémeaux Buffle
Nombre de messages : 129
Age : 33
Localisation : Seine et Marne
Date d'inscription : 13/06/2016

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Mer 8 Fév 2017 - 18:07

Sympa le métal brute.
Revenir en haut Aller en bas
guichome
Régulier
Régulier
avatar

Masculin
Verseau Chien
Nombre de messages : 240
Age : 35
Localisation : 17 ou 40
Date d'inscription : 23/01/2017

MessageSujet: Re: Diana Mod 20, 23 et 34 rénovées   Jeu 26 Avr 2018 - 19:27

Désolé pour le déterrage, mais quelqu'un sait où trouver des pièces pour une 20 ?
Pas de ressort chez gunspares...
Revenir en haut Aller en bas
https://grabcad.com/dethu.guillaume-1/projects/public
