MessageSujet: Rappel réglage organes de visée   Sam 8 Oct - 16:22

Rappel réglage d’organes de visée

Préambule
Le principe du réglage des organes de visée est assez simple, il y a la ligne de visée (la ligne imaginaire qui est l’alignement des organes de visée et du point visée) et la trajectoire du projectile. Lorsque l’on réalise une correction au niveau des organes de visée, on agit sur la position de l‘arme par apport à la ligne de visée, en effet lorsque l’on vise la ligne de visée est toujours la même malgré les corrections, seul l’arme se déplace.

Les croquis sont volontairement exagérés pour la compréhension, la trajectoire du projectile ne prend pas en compte la balistique pour simplifier l’explication.

Introduction
La diversité des organes de visée est énorme, presque autant qu’il y a de fabricants et de modèles, donc les exemples concerneront des modèles courants malgré quelques exemples ciblés car très répandu, en tout cas le principe reste le même, quelque soit les spécificités de certains modèles (molette de dérive à gauche, pas de vis inversé, …).

La plus par du temps des indications sont inscrites sur les organes de visée, comme le sens de rotation des molettes en fonction de la correction souhaité, les unités liées aux corrections, néanmoins ces indications peuvent être absente mais on peut les retrouver sur le manuel de l’arme ou dans la documentation du fabricant des organes de visée.

La logique veut que les indications liées aux corrections se fassent dans le sens où l’on veut que le tir aille.
Up pour monter, Down pour descendre, L (Left) pour aller à gauche, R (Right) pour aller à droite.

Dans la version germanique des indications, les corrections se font par apport au point d'impact.
La version germanique Bei T pour monter, Bei H pour descendre, Bei R pour aller à Gauche, Bei L pour aller à gauche.
(exemple Bei T "en cas de tir trop bas" et Bei H "en cas de tir trop haut")

Les unités indiqué ou non peuvent être très variée donc seul les unités courantes seront abordées à la fin.


Réglage d’organes de visée ouverte (type cran de mire)
Hausse réglable en élévation, guidon réglable en dérive.

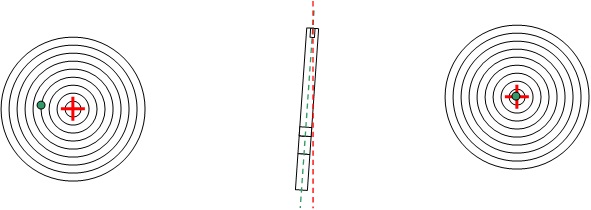

Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)

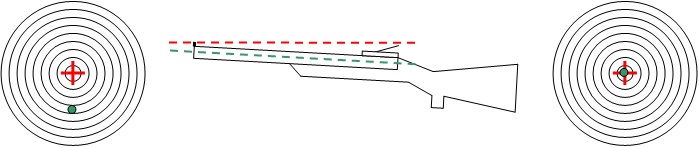

Si le tir est trop bas, il faut monter la hausse pour que la trajectoire du projectile du projectile remonte.

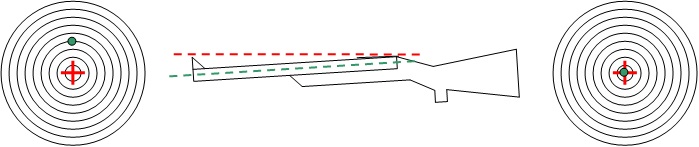

Si le tir est trop haut, il faut descendre la hausse pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut déplacer le guidon vers la gauche pour que la trajectoire du projectile aille vers la droite.


Si le tir est trop à droite, il faut déplacer le guidon vers la droite pour que la trajectoire du projectile aille vers la gauche.

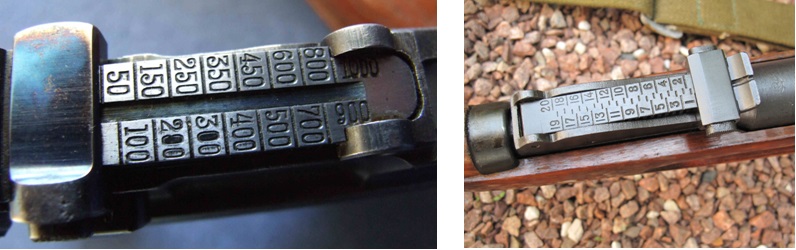

Quelques exemples de hausse réglable en élévation.


Ces dernières sont gradués, l’unité peut varié suivant le pays et la date de fabrication, allant d’ancienne unité de mesure (arshini pour les anciens Mosin Nagant, verges pour les anciens Lee Enfield, …), jusqu’au mesure récente comme le yard ou le mètre.
Ces graduations correspondent à la correction à appliquer pour la distance X de la graduation, la correction sur la hausse correspond à une munition développé spécifiquement ou associé à l’arme comme une munition OTAN.

Le système d’élévation peut varier d’un modèle à l’autre, d’un fabricant à l’autre.

Quelques exemples de guidon réglable en dérive.


Il existe souvent un outil associé à l’arme pour régler la dérive du guidon, comme pour la hausse ce système peut être différent d’un modèle à l’autre, d’un fabricant à l’autre.
A savoir aussi que sur certaines armes le guidon est changeable pour un autre, plus fin ou plus épais, plus grand ou plus petit.



Réglage d’organes de visée ouverte (type cran de mire)
Hausse réglable en élévation et en dérive.



Si le tir est trop bas, il faut monter la hausse pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut descendre la hausse pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut déplacer la hausse vers la droite pour que la trajectoire du projectile aille vers la droite.


Si le tir est trop à droite, il faut déplacer la hausse vers la gauche pour que la trajectoire du projectile aille vers la gauche.

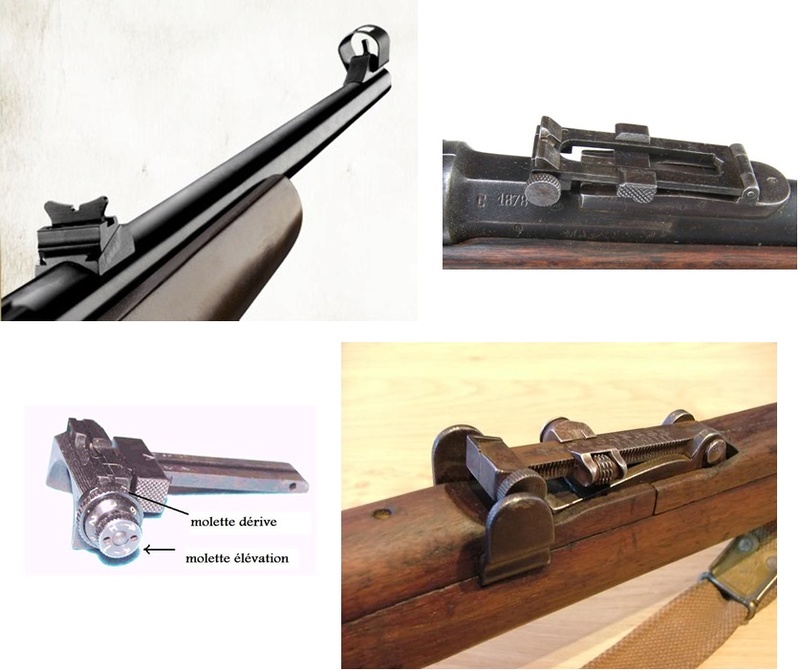

Quelques exemples de hausse réglable en élévation et en dérive.


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication, allant d’ancienne unité de mesure (arshini pour les anciens Mosin Nagant, verges pour les anciens Lee Enfield, …), au mesure récente comme le yard ou le mètre pour l’élévation et en Moa ou autres pour la dérive.
Ces graduations correspondent à la correction à appliquer pour la distance X de la graduation, la correction sur la hausse correspond à une munition développé spécifiquement ou associé à l’arme comme une munition OTAN.

Le système d’élévation et de dérive peuvent varier d’un modèle à l’autre, d’un fabricant à l’autre.
Certaines hausses ont des systèmes micrométriques comme les hausses à œilleton.
Suivant les indications on vise pour monter UP ou on visse pour descendre Bei H, on visse pour aller à droite R ou on visse pour aller à gauche Bei R.

Réglage d’organes de visée fermé (type œilleton, genre hausse micrométrique Lee Enfield)
Hausse réglable en élévation.

(Réglage standard sauf pas de vis inversé dit pas Anglais)


Si le tir est trop bas, il faut visser pour faire monter l'oeilleton pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut dévisser pour faire descendre l'oeilleton pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut déplacer le guidon vers la gauche pour que la trajectoire du projectile aille vers la droite.


Si le tir est trop à droite, il faut déplacer le guidon vers la droite pour que la trajectoire du projectile aille vers la gauche.

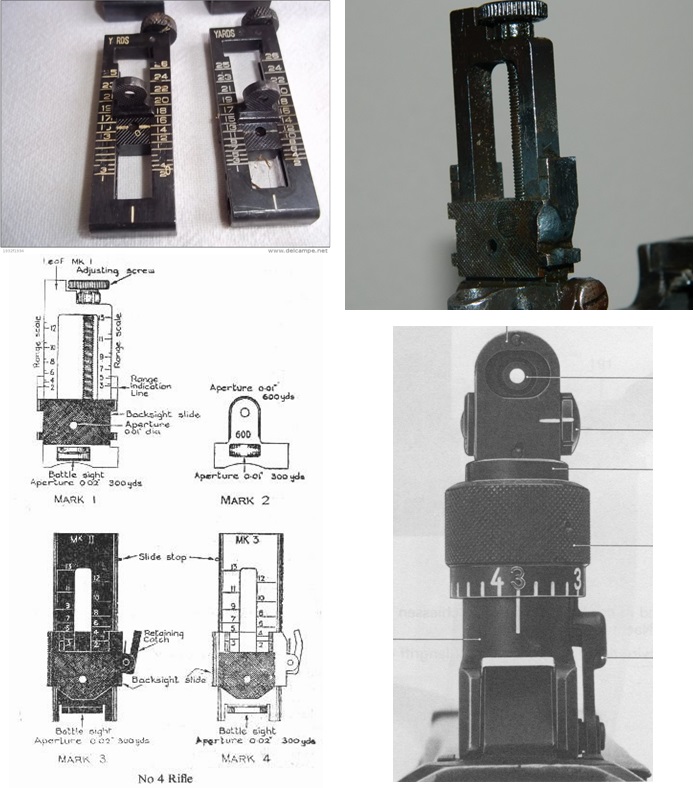

Exemple de hausse micrométrique et hausse simple (le principe est le même que pour la visée ouverte)


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication, comme le yard ou le mètre pour l’élévation ou autres.
Ces graduations correspondent à la correction à appliquer pour la distance X de la graduation, la correction sur la hausse correspond à une munition développé spécifiquement ou associé à l’arme comme une munition OTAN.
La valeur d’un clic (pour les systèmes micrométrique) correspond à des unités divers comme le Moa, MilRad, …

Le système d’élévation peut varier d’un modèle à l’autre, d’un fabricant à l’autre.

Réglage d’organes de visée fermé (type œilleton, genre AR15)
Hausse réglable en dérive et guidon réglable en élévation.

(Réglage standard sauf pas de vis inversé dit pas Anglais)


Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)


Si le tir est trop bas, il faut visser pour faire descendre me guidon pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut dévisser pour faire monter le guidon pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut visser pour déplacer l’oeilleton vers la droite pour que la trajectoire du projectile aille vers la droite.


Si le tir est trop à droite, il faut dévisser pour déplacer l’oeilleton vers la gauche pour que la trajectoire du projectile aille vers la gauche.


Exemple hausse AR15


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication.
Ces graduations correspondent à la correction appliquée, la valeur d’un clic correspond à des unités comme le Moa, MilRad, …

Exemple de guidon


Réglage d’organes de visée fermé (type œilleton, genre M14)
Hausse réglable en dérive et en élévation.



Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)


Si le tir est trop bas, il faut visser pour faire monter l'oeilleton pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut dévisser pour faire descendre l'oeilleton pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut visser pour déplacer l’oeilleton vers la droite pour que la trajectoire du projectile aille vers la droite


Si le tir est trop à droite, il faut dévisser pour déplacer l’oeilleton vers la gauche pour que la trajectoire du projectile aille vers la gauche.


Exemple de hausse de M14


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication, comme le yard ou le mètre pour l’élévation ou autres.
Ces graduations correspondent à la correction à appliquer pour la distance X de la graduation, la correction sur la hausse correspond à une munition développé spécifiquement ou associé à l’arme comme une munition OTAN.
La valeur d’un clic correspond à des unités comme Moa, MilRad, …



Réglage d’organes de visée fermé (type œilleton, genre M16)
Hausse réglable en dérive et en élévation.



Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)


Si le tir est trop bas, il faut visser pour faire monter l'oeilleton pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut dévisser pour faire descendre l'oeilleton pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut visser pour déplacer l’oeilleton vers la droite pour que la trajectoire du projectile aille vers la droite


Si le tir est trop à droite, il faut dévisser pour déplacer l’oeilleton vers la gauche pour que la trajectoire du projectile aille vers la gauche.

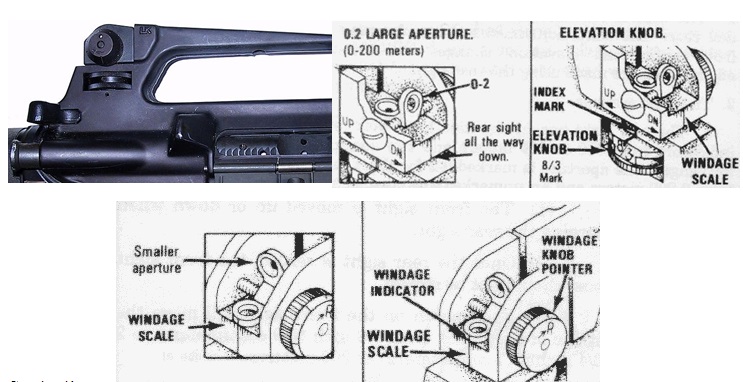

Exemple de hausse de M16


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication.
Ces graduations correspondent à la correction appliqué , la valeur d’un clic correspond à des unités comme Moa, MilRad, …

Exemple de guidon


Réglage d’organes de visée fermé (type dioptre)
Hausse réglable en dérive et en élévation. (indications anglaise UP et R)

(Réglage standard sauf pas de vis inversé dit pas Anglais)


Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)


Si le tir est trop bas, il faut visser pour faire monter (Up) l'oeilleton pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut dévisser pour faire descendre (Down) l'oeilleton pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut visser (R) pour déplacer l’oeilleton vers la droite pour que la trajectoire du projectile aille vers la droite


Si le tir est trop à droite, il faut dévisser (L) pour déplacer l’oeilleton vers la gauche pour que la trajectoire du projectile aille vers la gauche.


Hausse réglable en dérive et en élévation. (indication allemande Bei H et Bei R)[/size]
(Réglage standard sauf pas de vis inversé dit pas Anglais)


Réglage original (Ligne rouge = ligne de visée, ligne verte = trajectoire du projectile)


Si le tir est trop bas, il faut dévisser (Bei T) pour faire monter l'oeilleton pour que la trajectoire du projectile du projectile remonte.


Si le tir est trop haut, il faut visser (Bei H) pour faire descendre l'oeilleton pour que la trajectoire du projectile du projectile descende.


Si le tir est trop à gauche, il faut dévisser (Bei L) pour déplacer l’oeilleton vers la droite pour que la trajectoire du projectile aille vers la droite


Si le tir est trop à droite, il faut visser (Bei R) pour déplacer l’oeilleton vers la gauche pour que la trajectoire du projectile aille vers la gauche.


Exemples de dioptre


Ces dernières sont gradué, l’unité peut varié suivant le pays et la date de fabrication.
Ces graduations correspondent à la correction à appliquer, la valeur d’un clic correspond à des unités comme Moa, MilRad, …

Réglage de lunette de visée
Réglable en dérive et en élévation.



Si le tir est trop bas, il faut dévisser la tourelle d’élévation pour faire descendre le réticule sur l’impact pour que la trajectoire du projectile remonte. (sens Up de la tourelle pour faire remonter le tir)


Si le tir est trop haut, il faut visser la tourelle d’élévation pour faire monter le réticule sur l’impact pour que la trajectoire du projectile descende. (sens Down de la tourelle pour faire descendre le tir)


Si le tir est trop à gauche, il faut dévisser pour déplacer le réticule sur l’impact pour que la trajectoire du projectile aille vers la droite. (sens R de la tourelle pour faire aller à droite le tir)


Si le tir est trop à droite, il faut visser pour déplacer le réticule sur l’impact pour que la trajectoire du projectile aille vers la gauche. (sens L de la tourelle pour faire aller à gauche le tir)


Les unités de corrections

Certaines n’en sont pas vraiment mais sont plutôt une correction à une distance précise comme X pouces à X yards ou X cm à X mètre, quoi qu’il en soit ces valeurs tout comme les unités ci-dessous sont proportionnelles avec les distances donc facilement calculable.

Passons aux « vrais » unités.

Le Moa (Minute of angle ou minute d’angle)

Le Moa est couramment utilisé soit entier ou sous forme de fraction, pour divers organes de visée du genre micrométrique et les lunettes.

Cette unité est un segment du périmètre d’un cercle, ce segment est une minute, d’un degré du cercle.

1 Moa à 100m = (((2 x Pi x 100)/360) x 1000)/60 = 29,09mm (arrondi)

(((Périmètre d’un cercle de 100m) / par les nombres de degré d’un cercle) x pour une valeur en mm)/ 60 minutes
            (((2 x Pi x 100)                 /                     360                                 ) x           1000                  ) /      60



Pour une valeur à 186 m par exemple il suffit d’appliquer la formule et de multiplier par 1,86 soit 54,10 mm pour un Moa, diviser par 2 pour ½ Moa, diviser par 4 pour le ¼ de Moa et diviser par 8 pour le 1/8 de Moa.

Le mil, millième, MilRad, MRad, Miliradian, …

Le milliradian est également couramment utilisé sou forme de fraction, pour divers organes de visée du genre micrométrique et les lunettes mais suivant les pays ou utilisations, il existe différentes versions.

Là où une cercle est constitué de 360 degrés, en milliradians cette valeur n’est pas ronde soit environ 6283,2 milliradians, d’où différentes versions.

Cette unité est un segment du périmètre d’un cercle, ce segment est un millième de radian du cercle.

Le milliradian « universel » (adopté par l’OTAN)
C’est la forme la plus courante, où l’on a arrondi le nombre de milliradians que comporte un cercle à 6400* pour simplifier les calculs.

1 MilRad à 100m = ((2 x Pi x 100)/6400)x 1000 = 98,17 mm (arrondi), d’où le rapport couramment fait de 1cm à 100m.

(((Périmètre d’un cercle de 100m) / par les nombres de milliradians d’un cercle*) x pour une valeur en mm)
            (((2 x Pi x 100)                 /                         6400                                     ) x                 1000             )



Pour une valeur à 186 m par exemple il suffit d’appliquer la formule et de multiplier par 1,86 soit 182,60  mm pour un MilRad, diviser par 10 pour 1/10 MilRad, diviser par 20 pour le 1/20 de MilRad.

Le milliradian « soviétique »
C’est la forme adoptée par les soviétiques, où l’on a arrondi le nombre de milliradians que comporte un cercle à 6000* pour simplifier les calculs. (Donc attention avec les lunettes soviétiques)

1 MilRad à 100m = ((2 x Pi x 100)/6000)x 1000 = 104,72  mm (arrondi).

(((Périmètre d’un cercle de 100m) / par les nombres de milliradians d’un cercle*) x pour une valeur en mm)
            (((2 x Pi x 100)                 /                         6000                                     ) x                 1000             )



Pour une valeur à 186 m par exemple il suffit d’appliquer la formule et de multiplier par 1,86 soit 194,77  mm pour un MilRad, diviser par 10 pour 1/10 MilRad, diviser par 20 pour le 1/20 de MilRad.

Le milliradian « Suédois »
C’est la forme adopté par les soviétiques, où l’on a arrondi le nombre de milliradians que comporte un cercle à 6000 pour simplifier les calculs. (Donc attention avec les lunettes suédoise)

1 MilRad à 100m = ((2 x Pi x 100)/6300)x 1000 = 104,72  mm (arrondi).

(((Périmètre d’un cercle de 100m) / par les nombres de milliradians d’un cercle*) x pour une valeur en mm)
            (((2 x Pi x 100)                 /                         6300                                     ) x                 1000             )



Pour une valeur à 186 m par exemple il suffit d’appliquer la formule et de multiplier par 1,86 soit 185,50  mm pour un MilRad, diviser par 10 pour 1/10 MilRad, diviser par 20 pour le 1/20 de MilRad.

1 cm à 100 m ou 1 m à 1000 m
C’est souvent la valeur arrondie de référence.

A 100 m le MilRad OTAN donne 9,81cm soit 1,9mm d’erreur, le MilRad soviétique donne 10,47cm soit 4,7mm d’erreur, le MilRad Suédois donne 9,97cm soit 0,3mm d’erreur.

A 1000m le MilRad OTAN donne 98,1cm soit 19mm d’erreur, le MilRad soviétique donne 104,7cm soit 47mm d’erreur, le MilRad Suédois donne 99,7cm soit 3mm d’erreur.

A courte distance et jusqu’à 1000m avec une lunette à 0,1 MilRad on est extrêmement proche de la réalité l’erreur est négligeable même pour le MilRad soviétique l’erreur est négligeable, de l’ordre de 4,7mm par clic à 1000m.

Donc cette référence est bonne. (Attention tout de même en cas de grosses corrections car l’erreur se multiplie avec le nombre clic)

Recommandation
En cas de correction ou de réalisation d’abaque ou tableau il est recommandé de prendre la valeur réelle d’un clic plutôt que celle arrondi pour être le plus proche de la réalité.

Calcul de la valeur de correction d’un outil de réglage (guidon ou autres)

En se basant sur le calcul du Moa on peut facilement calculer la correction d’un outil de réglage de guidon par exemple si l’information est introuvable.

Exemple avec un outil de réglage de guidon de Mosin Nagant 91/30 à la correction inconnue.


En connaissant le pas de vis de cette outil on peut en déduire le déplacement du guidon pour un tour (ou en le mesurant), en mesurant la longueur entre la hausse et le guidon, on peut calculer la valeur d'un tour de clé et donc le déplacement en cible.

En mesurant* un tour de vis sur l'outil j'obtiens 0,79mm, la longueur entre la hausse et le guidon est de 62cm.

Donc 1moa à 62cm soit ((2 x Pi x 0,62)/360) x 1000)/60= 0,180mm

Un tour = 0,79mm donc 4,38moa soit 0,79/(((2 x Pi x 0,62)/360) x 1000)/60))= 4,38moa

Donc un tour de vis donne un déplacement en cible de 25,48cm à 200m soit 1moa à 200m = 58,17mm et 58,17 x 4,38= 254,8mm

Donc 1/4 de tour nous donne 25,48/4= 6,37cm à 200m

Maintenant je sais que si je suis 30cm à droite à 200m il suffit de mettre 1 tour 1/4 et je reviendrais de 31,85cm.

*Pour la procédure de mesure je recommande plusieurs mesures pour faire une moyenne, de préférence au palmer ou au pied à coulisse.
Mesurer donner un tour remesurer et noter, donner quelques tours, mesurer donner un tour remesurer et noter, mesurer donner 10 tours remesurer et noter, en soustrayant la deuxième valeur par la première on obtient le déplacement pour un tour, idem pour les 10 tours mais en divisant le tout par 10, avec ça on peut vérifier et être sur d’avoir une valeur correcte.

Version PDF
https://drive.google.com/open?id=0BwFzCfOqAEKYWDJIam54a2tjc00


Dernière édition par pruche39 le Lun 10 Oct - 9:55, édité 6 fois
Revenir en haut Aller en bas
fred900s
Régulier
Régulier


Masculin
Balance Singe
Nombre de messages : 245
Age : 48
Localisation : 49
Date d'inscription : 08/04/2016

MessageSujet: Re: Rappel réglage organes de visée   Dim 9 Oct - 3:57

Bonjour,
et chapeau bas, quel boulot pour collecter toutes ces infos et mettre ça en forme...
Merci.
Revenir en haut Aller en bas
ROSWELLP
Pilier
Pilier


Masculin
Sagittaire Tigre
Nombre de messages : 2338
Age : 42
Localisation : Finistère Nord
Date d'inscription : 15/06/2013

MessageSujet: Re: Rappel réglage organes de visée   Dim 9 Oct - 4:08

Merci pruche39
En plus en version PDF
Nickel
Revenir en haut Aller en bas
pruche39
Vieil Habitué
Vieil Habitué


Masculin
Verseau Cochon
Nombre de messages : 783
Age : 32
Localisation : Jura
Date d'inscription : 03/10/2012

MessageSujet: Re: Rappel réglage organes de visée   Dim 9 Oct - 5:47

Merci les gars, j'avais fais ça pour le club, je me suis aperçu que beaucoup ne savaient pas régler leurs organes de visée, même moi des fois je mis perds un peu en passant de la BSA, à la Fein, au Enfield, aux lunettes.
Revenir en haut Aller en bas
Frederic FEVE
Modérateur
Modérateur


Masculin
Lion Chat
Nombre de messages : 5769
Age : 53
Localisation : LIVERDUN (54)
Date d'inscription : 07/11/2007

MessageSujet: Re: Rappel réglage organes de visée   Dim 9 Oct - 9:18

Beau travail, je vois avec les admins pour l'épingler

_________________
Fais-le ou ne le fait pas, essayer ne veut rien dire...

Secrétaire de la Javeline Nancéienne (Tir sur Silhouette Métallique)
Secrétaire de l'Association des Chasseurs à l'Arc de Meurthe et Moselle
Vice-Président de l'ACCA de Chavigny
Membre de la Confrérie des Passionnés de l'Alouette

Revenir en haut Aller en bas
Eustache
Pilier
Pilier


Masculin
Lion Buffle
Nombre de messages : 1014
Age : 67
Localisation : Beersel Belgique
Date d'inscription : 09/03/2008

MessageSujet: Re: Rappel réglage organes de visée   Dim 9 Oct - 21:06

Très beau travail, effectivement. Et merci pour l'idée du PDF.

Je voudrais y ajouter mon grain de sel et évoquer la différence de terminologie entre les mentions de certaines armes allemandes et les autres.

Je parle de l'exemple d'un Fein65, que je connais bien, mais il en va de même pour d'autres marques allemandes.
Sur les boutons de réglage des organes de visée, apparaissent les mentions "Bei hoch" et "Bei tief", avec une flèche indiquant le sens de rotation. Ce qui se traduit par "en cas de tir trop haut" et "en cas de tir trop bas". Ils mentionnent donc l'erreur observée en cible et le sens de rotation pour la corriger.
L'équivalent anglo-saxon se limite à indiquer respectivement "down" et "up". C'est à dire qu'ils indiquent non pas l'erreur observée, mais la correction à faire, ce qui est une approche tout à fait opposée.

L'ignorance de cette particularité pourrait laisser croire que "hoch" correspond à "up" et "tief" à "down", alors que le résultat de la correction est tout à fait opposé.
"Bei tief" correspond bien à "Up" et "Bei hoch" à "Down".

C'est difficile à formuler, et j'espère avoir été assez clair.
Revenir en haut Aller en bas
fred900s
Régulier
Régulier


Masculin
Balance Singe
Nombre de messages : 245
Age : 48
Localisation : 49
Date d'inscription : 08/04/2016

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 5:36

Bonjour,
j'ai compris alors ça semble clair smil 85
Revenir en haut Aller en bas
pruche39
Vieil Habitué
Vieil Habitué


Masculin
Verseau Cochon
Nombre de messages : 783
Age : 32
Localisation : Jura
Date d'inscription : 03/10/2012

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 8:26

C'est un très bon exemple, les organes de visée Allemand, il faut toujours regarder les indications, ces derniers fonctionnent comme les lunettes.

Je ferais une petite MAJ car beaucoup de dioptres sont inversé par apport à mon exemple, j'ai moi même les deux genres
Revenir en haut Aller en bas
Eustache
Pilier
Pilier


Masculin
Lion Buffle
Nombre de messages : 1014
Age : 67
Localisation : Beersel Belgique
Date d'inscription : 09/03/2008

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 9:29

Pour ma part, j'aime assez retenir des concepts simples comme par exemple : en visée ouverte, déplacer la hausse dans le sens de la correction désirée.
C'est vrai que les sens de rotation sont parfois inversés suivant les marques ou les modèles de hausse. Quand il n'y a pas d'indication ou qu'elles me semblent peu claires, je donne plusieurs clics en tenant la hausse entre les doigts. On sent alors facilement dans quel sens elle se déplace. Avec un dioptre, on le sent nettement aussi.
Au club je vois souvent des tireurs avec des petits mémos sur papier, mais je ne m'y fie pas. Parfois ils utilisent le même papier pour plusieurs armes dont le réglage est différent. Il appellent alors les commissaires de tir au secours quand tout est déréglé et qu'ils ne retrouvent plus leurs impacts en cible.
Revenir en haut Aller en bas
pruche39
Vieil Habitué
Vieil Habitué


Masculin
Verseau Cochon
Nombre de messages : 783
Age : 32
Localisation : Jura
Date d'inscription : 03/10/2012

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 9:40

Ouais tous les organes de visée ouverte ou fermé simple permettent de voir la correction (si la hausse monte ou descend, va à droite ou à gauche), pour les dioptres c'est quasi impossible à percevoir. Les indications anglaise ont leurs logiques et celle allemande aussi, l'une où on veut aller, l'autre d'où on vient disons.

Ben c'est exactement ce que je fais mais avec une feuille de rappel de correction par arme.

En tout cas merci pour les précisions j'ai remodifié le post, faut que je fasse le PDF.
Revenir en haut Aller en bas
Eustache
Pilier
Pilier


Masculin
Lion Buffle
Nombre de messages : 1014
Age : 67
Localisation : Beersel Belgique
Date d'inscription : 09/03/2008

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 9:52

Sur un dioptre, on arrive aussi à le sentir nettement. Pour faire deux clics, je commence par en faire cinq en contrôlant le mouvement avec les doigts de l'autre main. Si le déplacement se fait dans le bon sens, c'est OK et j'en fais trois en arrière. Sinon, je reviens à zéro et je repars en sens inverse.
En tant que tireur, l'idéal, comme tu dis, est d'avoir des indications claires pour chaque arme que l'on possède. En tant que commissaire de tir, quand il faut intervenir sur l'arme de quelqu'un d'autre, je fais confiance à la sensibilité de mes doigts. Un ferreux de mes amis prétend qu'avec un peu d'expérience, on détecte au toucher des différences d' 1/10 de mm.
Revenir en haut Aller en bas
pruche39
Vieil Habitué
Vieil Habitué


Masculin
Verseau Cochon
Nombre de messages : 783
Age : 32
Localisation : Jura
Date d'inscription : 03/10/2012

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 10:13

Bon MAJ faite sur le PDF.

Ton astuce est pas mal, mieux que l'observation même si beaucoup de mes organes de visée ont des graduations.

C'est vrai que le toucher est extraordinaire niveau sensibilité.
Revenir en haut Aller en bas
Eustache
Pilier
Pilier


Masculin
Lion Buffle
Nombre de messages : 1014
Age : 67
Localisation : Beersel Belgique
Date d'inscription : 09/03/2008

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 10:55

Pruche39, j'espère que tu ne m'en voudras pas de profiter de ton sujet pour partager encore l'une ou l'autre astuce pour le réglage des organes de visée. On reste dans le même domaine et cela ne mériterait pas de prendre la peine d'ouvrir un nouveau sujet.
Quand on vient de monter une lunette sur une carabine, on a parfois du mal à commencer les réglages car on ne trouve pas d'impact en cible. S'il s'agit d'une carabine à balles, la poser sur un affut stable permet de dégrossir le réglage en regardant à travers le canon. Il suffit alors de déplacer le croisillon dans la bonne direction pour le ramener sur la cible.
Malheureusement, cela ne marche pas avec les armes carabines à air comprimé.
Il faut alors procéder autrement.
Rapprocher la cible à mi-distance équivaut à multiplier sa taille par 4, ce qui augmente grandement les chances de la toucher.
Ci cela n'est pas encore suffisant, il faut tirer en visant les quatre coins. Un des quatre coup arrivera bien dans la cible car cela équivaut à multiplier une nouvelle fois la surface de la cible par 4 (X 16 au total).
Si désespérément on ne touche pas encore, il faut placer la cible à 5 mètres !!!
Revenir en haut Aller en bas
pruche39
Vieil Habitué
Vieil Habitué


Masculin
Verseau Cochon
Nombre de messages : 783
Age : 32
Localisation : Jura
Date d'inscription : 03/10/2012

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 11:55

Non pas de souci ça sert à ça

Pour les lunettes c'est ce que je fais (regarder dans le canon), c'est d'ailleurs comme ça que j'ai dégrossie ma dernière lunette, pour l'AC je met un gros carton avec une pastille au milieu à 4 ou 5 mètre.

En cas de changement de lunette, on peut viser un point et bloquer la carabine, on met la nouvelle lunette et on règle pour viser le même point, y a plus qu'à peaufiner.
Revenir en haut Aller en bas
Eustache
Pilier
Pilier


Masculin
Lion Buffle
Nombre de messages : 1014
Age : 67
Localisation : Beersel Belgique
Date d'inscription : 09/03/2008

MessageSujet: Re: Rappel réglage organes de visée   Lun 10 Oct - 13:09

Pas mal l'astuce en cas de substitution de lunette. Je retiens.
Un autre petit gag amusant : comment tirer juste avec des organes de visée mal réglés ?
Il suffit de tirer un coup qui forcément n'arrivera pas au centre. Faire pivoter la cible de 180° et tirer à nouveau en visant l'impact du premier tir. Le nouveau projectile devrait arriver plein centre si le tireur est bon. smil 85
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Rappel réglage organes de visée   Aujourd'hui à 14:28

Revenir en haut Aller en bas

Rappel réglage organes de visée
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Avis et conseils sur les visées ouvertes
» Tir au Ruger Old Army
» précision en visée ouverte ...
» Pose et Réglage a la DRO d'une lunette de tir sur carabine.
» [CL] Réglage de base d'un viseur

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Divers, Accessoires et réalisations :: Technique-
Sauter vers:
