 Très vieille carabine Diana 22

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Très vieille carabine Diana 22   Sam 23 Avr - 12:53



Bonjour,
Je possède 3 Diana Cal 4,5 ,deux modèle 22 tout a fait différente et une 23 ;
Une des  22 et la 23 sont identique des année 1970 et l'autre Diana 22 plus petite avec je pense la date en bout de crosse 7-37.
J'ai cherché sur le net et rien trouvé !
Je suis allé chez un armurier qui ne connait pas ce modèle !
Le problème est que le joint de piston est mort ,tous les modèles de joints que je trouve sont a vis alors que sur celle-ci le joint était sertit !
Qui peut me dire comment faire ?
Merci pour vos renseignement si quelqu'un a déjà vus ce modèle !
Cordialement


Dernière édition par mytilus22 le Dim 24 Avr - 7:54, édité 1 fois
Revenir en haut Aller en bas
mirko
Intermédiaire
Intermédiaire


Masculin
Lion Chien
Nombre de messages : 65
Age : 34
Localisation : Strasbourg
Date d'inscription : 26/08/2015

MessageSujet: Re: Très vieille carabine Diana 22   Sam 23 Avr - 16:02

Une petite photo serait bienvenue pour aider les membres expérimenté je pense :)
cordialement
Revenir en haut Aller en bas
hips
Vieil Habitué
Vieil Habitué


Masculin
Vierge Chien
Nombre de messages : 652
Age : 58
Localisation : picardie
Date d'inscription : 30/01/2013

MessageSujet: Re: Très vieille carabine Diana 22   Sam 23 Avr - 20:32

Roumaillac vend des  kits de réparation pour DIana 22/23; et c'est en France. smil 81
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: J'ai pourtant télechargé deux photos ! Je ne les trouve pas non plus..   Dim 24 Avr - 7:43

mirko a écrit:
Une petite photo serait bienvenue pour aider les membres expérimenté je pense :)
cordialement
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Re: Très vieille carabine Diana 22   Dim 24 Avr - 7:57

hips a écrit:
Roumaillac vend des  kits de réparation pour DIana 22/23; et c'est en France. smil 81



bonjour,
Merci mais c'est le premier site que j'ai fais !
Il n'ont jamais vus ça ,tous leurs modèle sont à vis.....
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Re: Très vieille carabine Diana 22   Dim 24 Avr - 7:58

mirko a écrit:
Une petite photo serait bienvenue pour aider les membres expérimenté je pense :)
cordialement

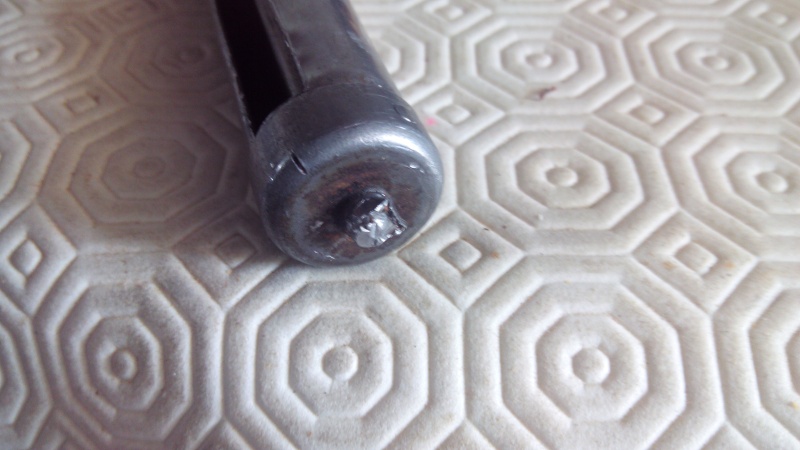

Je viens de trouver comment insérer la photo,merci
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 7:04

RE,
Je m’aperçois que comme sur les autres sites pas grand monde ne si connais dans les carabines ancienne !
Dommage ......
Revenir en haut Aller en bas
Bruno27
Habitué Des Lieux
Habitué Des Lieux


Masculin
Sagittaire Coq
Nombre de messages : 436
Age : 58
Localisation : Mayenne
Date d'inscription : 18/12/2009

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 7:49

Bonjour
De toute façon il va falloir bricoler un peu: faire sauter le reste du rivet et remplacer par une vis
Est ce que tu as l'autre morceau?
Revenir en haut Aller en bas
PATAFOIN34
Pilier
Pilier


Masculin
Capricorne Tigre
Nombre de messages : 1492
Age : 41
Localisation : Herault
Date d'inscription : 06/02/2015

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 10:06

Je pense que c'est monté avec un ajustement serré.
Donc chauffage délicat avec une lampe à gaz pour sortir la cloche endommagée ... puis il faut trouver les côtes de la pièces d'origine, puis rendre visite à un ajusteur.
Revenir en haut Aller en bas
Segoya57
Membre ATLA
Membre ATLA


Masculin
Capricorne Cheval
Nombre de messages : 369
Age : 61
Localisation : Yutz(Basse)
Date d'inscription : 25/04/2011

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 11:21



Ne serait ce pas un montage comme celui ci???? et le téton que l'on voit sur ta photo = un bout de la vis de montage de l'ensemble PW040????


Montage idem pour la Diana 22.
Si effectivement s'était serti, arasage du téton, perçage et taraudage au ø de le vis:
http://www.sportwaffen-schneider.de/product_info.php/products_id/1145
http://www.sportwaffen-schneider.de/popup_image.php/pID/1145.
Revenir en haut Aller en bas
Ozzy
Pilier
Pilier


Masculin
Scorpion Buffle
Nombre de messages : 4020
Age : 43
Localisation : Pas-de-Calais
Date d'inscription : 15/12/2011

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 16:05

+1
Revenir en haut Aller en bas
hips
Vieil Habitué
Vieil Habitué


Masculin
Vierge Chien
Nombre de messages : 652
Age : 58
Localisation : picardie
Date d'inscription : 30/01/2013

MessageSujet: Re: Très vieille carabine Diana 22   Lun 25 Avr - 20:17

Il me semble qu'il faut enlever la goupille sur le piston "P032" pour pouvoir démonter le joint qui est en cuir sur ces modèles.
Revenir en haut Aller en bas
rick dangerous
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1214
Age : 44
Localisation : FR 05
Date d'inscription : 30/01/2016

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 10:06

il y a une autre solution, apparemment employée ici:
exploser la tête du rivet d’arrêt smil 85

donc il te faut trouver les 2 rondelles de compression + la rondelle en cuir + un nouveau rivet d’arrêt...
Revenir en haut Aller en bas
Ozzy
Pilier
Pilier


Masculin
Scorpion Buffle
Nombre de messages : 4020
Age : 43
Localisation : Pas-de-Calais
Date d'inscription : 15/12/2011

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 11:07

Ou acheter direct un joint de piston moderne au diamètre adequat.
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 11:20

Bruno27 a écrit:
Bonjour
De toute façon il va falloir bricoler un peu: faire sauter le reste du rivet et remplacer par une vis
Est ce que tu as l'autre morceau?




Bonjour,

Merci de répondre.
J'ai été renseigné par un armurier qui me dit de couper à raz et de percer, ensuite tarauder pour la nouvelle vis !
Alors je vais aller voir un ajusteur qui aura une perceuse a colonne .
Revenir en haut Aller en bas
mytilus22
Nouveau Membre
Nouveau Membre


Masculin
Vierge Dragon
Nombre de messages : 8
Age : 52
Localisation : BRETAGNE
Date d'inscription : 23/04/2016

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 11:25

rick dangerous a écrit:
il y a une autre solution, apparemment employée ici:
exploser la tête du rivet d’arrêt smil 85

donc il te faut trouver les 2 rondelles de compression + la rondelle en cuir + un nouveau rivet d’arrêt...

Bonjour,
Merci pour votre réponse.
Je vais aller voir un ajusteur pour percer et tarauder pour la nouvelle vis.
Revenir en haut Aller en bas
Segoya57
Membre ATLA
Membre ATLA


Masculin
Capricorne Cheval
Nombre de messages : 369
Age : 61
Localisation : Yutz(Basse)
Date d'inscription : 25/04/2011

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 11:31

Citation :


Bonjour,
Merci pour votre réponse.
Je vais aller voir un ajusteur pour percer et tarauder pour la nouvelle vis.

Revenir en haut Aller en bas
Bruno27
Habitué Des Lieux
Habitué Des Lieux


Masculin
Sagittaire Coq
Nombre de messages : 436
Age : 58
Localisation : Mayenne
Date d'inscription : 18/12/2009

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 19:01

Prends ton temps et surtout prends la bonne décision.
Revenir en haut Aller en bas
PATAFOIN34
Pilier
Pilier


Masculin
Capricorne Tigre
Nombre de messages : 1492
Age : 41
Localisation : Herault
Date d'inscription : 06/02/2015

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 20:04

Sage décision car un jeu de tarauds de ce diamètre coûte un bras ... j'imagine déjà les liens qui vont suivre ... de sites qui vendent du taraud à pas cher ... au bout de la planète
C'est Jia Li qui va être contente !smil 85
Revenir en haut Aller en bas
hips
Vieil Habitué
Vieil Habitué


Masculin
Vierge Chien
Nombre de messages : 652
Age : 58
Localisation : picardie
Date d'inscription : 30/01/2013

MessageSujet: Re: Très vieille carabine Diana 22   Mar 26 Avr - 20:27

@mytilus22
Moi je commencerai par virer la goupille du piston (on la voit sur tes photos); je pense qu'elle tient l'ensemble.
Revenir en haut Aller en bas
rick dangerous
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1214
Age : 44
Localisation : FR 05
Date d'inscription : 30/01/2016

MessageSujet: Re: Très vieille carabine Diana 22   Mer 27 Avr - 11:17

bien sur qu'elle tient le rivet...

mais vu comme ledit rivet est explosé, je n'ose même pas imaginer la forme de la goupille...
pour l'enlever, ça promet d’être joyeux...
Revenir en haut Aller en bas
PATAFOIN34
Pilier
Pilier


Masculin
Capricorne Tigre
Nombre de messages : 1492
Age : 41
Localisation : Herault
Date d'inscription : 06/02/2015

MessageSujet: Re: Très vieille carabine Diana 22   Mer 27 Avr - 17:56

rick dangerous a écrit:

pour l'enlever, ça promet d’être joyeux...



Après, si la solution de l'ajusteur est retenue, il faut demander un devis car le coût pièce de remplacement + manipulations diverses peut "frôler" l'achat d'un ensemble complet en pièces détachées
Revenir en haut Aller en bas
