Le forum sur les armes à air et .22
Bienvenue sur Airguns ... n'hésitez pas à vous inscrire pour participer à notre communauté et notre convivialité entre tout le monde !
Le forum sur les armes à air et .22

Vous êtes sur le forum référence francophone sur le tir de loisir aux armes à air et .22

AccueilAccueil  PortailPortail  RechercherRechercher  S'enregistrerS'enregistrer  Sujets RécentsSujets Récents  Connexion  Carte des membres  ARprotechARprotech  B.A.R. (BlackPool Air Rifles)  ATAPATAP  Armurerie Meyson
Bienvenue sur AIRGUNS le forum référence en termes de tir de loisir aux armes à air et .22LR

Partagez |


 QB 79 l'odysée

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
AuteurMessage
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Lun 21 Sep - 18:15

http://www.armeriasichling.com/carabina-co2/409-carabina-co2-qb-79.html
C'est un croisement entre une chinoise et un idalgo smil 85
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Lun 21 Sep - 19:56

pour une carabine qui ne fait meme pas 140€ livré et peu importe si elle est pur sang ou batarde
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 7:08

romeo33 a écrit:
Comme promis, la config des rondelles du preset pour le passer de 800 à 1200PSI

D'origine il y a 12 rondelles configurées comme ceci )()()()()()(
pour 1200PSI (())(())(())

Dans le pire des cas il y a un rupture disk 1.8k cad 1800PSI

Hello,

J'ai reconfiguré mon régulateur comme ça pour la 850 mais... Comment tu mesures la pression en sortie ?
Car mes rondelles étaient pas configurées comme ça au début.

Merci.
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 8:06

Pour vérifier la pression, j'ai acheté ceci
http://fr.aliexpress.com/item/Paintball-Co2-Fill-Adaptor-Remote-On-Off-3000psi-Gauge/479854028.html
en rajoutant un raccord male quick connect sur la sortie.
http://fr.aliexpress.com/item/Paintball-Air-Gun-Airsoft-PCP-8mm-Male-Quick-Disconnect-Fitting-Adaptor-1-8-NPT-Threads-free/1960360237.html?adminSeq=110679803&shopNumber=500295
Je connecte sur le preset et sur ma station de remplissage j'ouvre le preset en grand et j'ouvre légèrement la purge de la station de remplissage (racordée a mon bloc de plongée mais fermé) pour avoir une micro-fuite et ainsi visualiser la pression de régulation.
Tu peux aussi acheter un contrôleur de preset
http://www.paintball-atlantic.com/epages/299556.sf/fr_FR/?ObjectPath=/Shops/299556/Products/C3-725239215529
Cela fait exactement la même chose en plus cher smil 85 mais tu l'aura plus vite.
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 10:35

Merci Romeo,

bon ca a merdoillé pour moi....
http://www.forum-airguns.com/post?p=1096030

Bouteille gonflé a 2000psi: Quasi pas de pression, probleme de marteau me-dis-je ?
Je demonte l bouteile, libere de l'air en appuyant sur le picot, et surprise a 1000psi (68bar quand meme): Quasi plus de pression ? Comme si je soufflait dans une paille (et pas fort encore :) ).. Ca peut venir d'une config de belleville foireuses ? Mano a chier ? :)

D'origine c'etait comme ca ()()))()())) et j'ai fait ca (())(())(())

Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 11:12

Un détendeur/preset/régulateur c'est un savant équilibre entre la pression du réservoir, la pression régulée et la force du ressort.
Quand la pression baisse en sortie, le ressort gagne et ouvre le clapet.
Une fois que l’équilibre est rétabli entre la pression de sortie et le ressort, le clapet se referme.
Donc quand la pression dans le bloc descend en dessous de la pression de sortie( bien évidement la pression de sortie ne peut pas être supérieure a la pression a l’intérieur du bloc), le clapet est ouvert en permanence et le bloc se vide sans être régule a chaque fois que tu tire.
Si avec 1000psi dans la bouteille l'air ne sort pas c'est que le clapet ne s'ouvre pas ou que le mano est défectueux.
Pour le mano, c'est facile a vérifier, tu devise très doucement le rupture disk 4.5k jusqu’à ce que l'air s’échappe (micro fuite) et tu regarde si la pression descend.
Ne dévisse pas le mano, c'est chiant de refaire l'étanchéité.
Si c'est pas le mano, faut regarder le preset mais c'est curieux que le clapet soit bloque fermé ???  smil 84
A moins que dans ta configuration l'empilement de belleville soit trop court pour faire ressort, attention quand même la configuration des belleville sera différente pour la même pression entre 2 modèles de preset différents.
La bonne nouvelle c'est que tu n'a pas dépassé 1800PSI sinon le rupture disk aurait laché smil 85
S'il est hs, j'en ai un 1200PSI/4500PSI que j'ai payé 20€ et que je n'utilise pas, si cela peut te dépanner MP.
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 12:37

Merci Romeo,

J'ai beau inspecter le truc dans tous les sens, j'ai du mal a comprendre ce qui fait office de clapet la dedans.... :/

En tout cas l'empilement d'origine est plus grand que 'ton' empilement puisque 6 oppositions de rondelles contre 5, mais surement plus "mou" puisque 6 rondelles seules et 2 triples, contre 6 doubles.
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 12:46

Remet la config d'origine pour vérifier que le preset fonctionne bien mais n'oublie pas de vider le bloc avant sinon...
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 13:01

Yep, j'ai remis d’origine, je pompe... :)

Mais j'aimerai bien comprendre le fonctionnement quand meme.. Par exemple, pour vider entierement j'ai du devisser le 4.5K: Normal ca ?


*Edit apres quelque coup de pompe la pression n'a rien a voir, meme avec les "2000psi" de tout a l'heure, l'empilement etait donc merdique.
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 14:28

quelques coups de pompes jusqu'a 1000psi et quelques tirs: Ca marche ! :)

Par contre le son a plus rien avoir, beaucoup plus de bruit, je vois plus les plombs dans la lunette et le carton ne bouge plus.... Au debut je pensait meme tirer a coter... Va falloir que je chrony :)
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 17:20

il me semble que pour les belleville il y a l'epaisseur total de l'empilement qui joue aussi , et si j'ai bien compris si tu modifie les positions à la fin il te faut avoir la meme epaisseur qu'à d'origine .
j'ai des preset ou les apparences sont quasi identique mais le nombre des belleville sont differentes ainsi que la longueur de l'axe , je crois qu'il faut une certaine espace pour que les belleville puissent ouvrir et fermer si non ça ne fonctionne pas correctement .
enfin c'est ce que j'ai cru comprendre sur le fonctionnement mais je peux etre tout faut aussi moi aussi j'aimerai bien comprendre exactement et precisement le fonctionnement de ces preset et des regulateurs pcp , un bon schema explicite du circulation d'air et le fonctionnement des bellevile ce serait bien cool .
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 19:14

traumy a écrit:
Yep, j'ai remis d’origine, je pompe... :)

Mais j'aimerai bien comprendre le fonctionnement quand meme.. Par exemple, pour vider entierement j'ai du devisser le 4.5K: Normal ca ?


*Edit apres quelque coup de pompe la pression n'a rien a voir, meme avec les "2000psi" de tout a l'heure, l'empilement etait donc merdique.

Oui si le clapet reste ferme, ce qui semble être le cas, la seule solution pas dangereuse est de desserrer le 4.5k
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 19:24

A la demande générale, le fonctionnement d'un détendeur a piston.
Il s'agit d'un détendeur de plongée mais c'est le même principe que les preset de paintball ou les régulateurs embarques dans les carabines.
La seule différence est la présence d'un ressort au lieu d'un empilement de rondelles belleville.
Au niveau fonctionnement, lors du tir la soupape s'ouvre et la chambre de moyenne pression se vide pour pousser le plomb, c'est comme quand on inspire sur un détendeur de plongée.
Bon amusement  smil 85
http://www.narcose.com/pages/cours/materiel/1epnc.cfm
Revenir en haut Aller en bas
traumy
Régulier
Régulier


Masculin
Balance Buffle
Nombre de messages : 184
Age : 43
Localisation : 28
Date d'inscription : 29/07/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 19:38

Ok compris.
Donc le but est que l'empilement de bellevilles garde la meme longueur mais soit plus ferme, donc j'imagine avec moins de rondelles seules.
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 20:02

si je me rappelle bien pour avoir 1200 psi j'ai du enlever 2 rondelles pour garder la meme epaisseur total vue leurs nouveaux configuration .
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 20:08

romeo33 a écrit:
A la demande générale, le fonctionnement d'un détendeur a piston.
Il s'agit d'un détendeur de plongée mais c'est le même principe que les preset de paintball ou les régulateurs embarques dans les carabines.
La seule différence est la présence d'un ressort au lieu d'un empilement de rondelles belleville.
Au niveau fonctionnement, lors du tir la soupape s'ouvre et la chambre de moyenne pression se vide pour pousser le plomb, c'est comme quand on inspire sur un détendeur de plongée.
Bon amusement  smil 85
http://www.narcose.com/pages/cours/materiel/1epnc.cfm

ça c'est coule romeo pour le fonctionnement thumleft juste dommage que l'arriver d'air et la sortie ne se fait pas d'un bout à l'autre ça m'aurait donner des idées
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 20:31

levry a écrit:

ça c'est coule romeo pour le fonctionnement thumleft juste dommage que l'arriver d'air et la sortie ne se fait pas d'un bout à l'autre ça m'aurait donner des idées

C'est pareil, tu bouche la sortie en bas et tu perce un trou a droite pour alimenter la valve, tu remplace le ressort par l'empilement de bellevile et tant que tu y est tu peux boucher les 2 trous marques PA qui servent juste en plongée a garder une pression constante par rapport a la pression ambiante.
Sur un détendeur de plongée la sortie est ramenée sur le cote pour pouvoir monter les flexible, ce serait moins pratique les flexibles qui partent vers l'arrière smil 85
Je chercherai si je peux trouver ou sinon si j'ai du temps je ferais une petite anim, mais la je ne promet rien
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Mer 7 Oct - 21:19

j'ai un meilleur appercu maintenant , quand je regarde un preset je n'arrive pas à voir le circuit d'air
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Jeu 8 Oct - 0:51

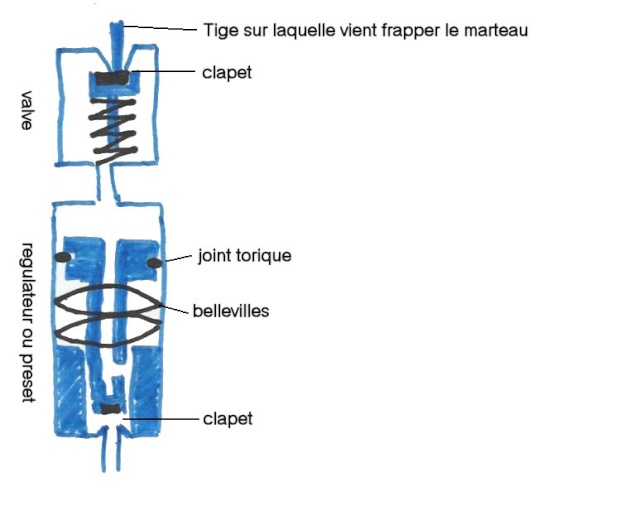

Voici un schéma d'un régulateur de carabine avec la valve qui libère la pression pour pousser le plomb.

l'air arrive en suivant le circuit vert et rempli le régulateur et la valve. Il va ensuite repousser le piston du régulateur ce qui va fermer le clapet du bas

Quand la pression est juste un peu supérieure a la "force" des bellevilles, le piston est repoussé et le clapet est fermé

C'est la "force" des bellevile qui donne la pression de régulation, c'est pour cela que la combinaison ()()()()()() donne une pression moins élevée que (())(())(()) mais la longueur de l'empilement et donc le nombre de rondelles est aussi important.
On peut aussi augmenter la pression en rajoutant une simple rondelle pour comprimer un peu plus les bellevilles comme ceci
|()()()()()() mais il ne faut pas trop les comprimer sous peine de les détériorer.
Quand on libère le marteau, celui ci frappe la valve et ouvre le clapet du haut, l'air s’échappe pour pousser le plomb.
Ceci fait baisser la pression dans la valve et les bellevilles gagnent ouvrant ainsi la valve du bas on repart alors a l'étape 2.

Voila j'espère que mes explications ont été assez claire
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Jeu 8 Oct - 19:25

merci remeo c'est tres claire
un drole de coincidence : toute à l'heure  en allant faire une petite course et sur le parking j'ai marche sur ça :
" />

de plus il est tout petit les bellevilles font 10mm (sur les preset ça ne fait pas moins de 13-14mm) ça pourrait bien me servir
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Ven 9 Oct - 5:42

une video qui explique le fonctionement du regulateur et de la valve de la 1250, la on peut difficilement faire plus clair smil 85
https://www.youtube.com/watch?v=MPyTlqXc0vM
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: QB 79 l'odysée   Ven 9 Oct - 20:18

en effet ! et je vois qu'un moment ou un autre l'air est oblige de passer par un trou perpendiculaire de l'axe central , c'etait mon principal point d'interrogation en pensant qu'il y aurait peut etre d'autre solution .
Revenir en haut Aller en bas
romeo33
Pilier
Pilier


Masculin
Lion Serpent
Nombre de messages : 2177
Age : 51
Localisation : Du coté de Bordeaux, plus ou moins loin de la cible, cela dépend des jours.
Date d'inscription : 24/01/2015

MessageSujet: Re: QB 79 l'odysée   Dim 11 Oct - 19:50

Ce soir en exclusivite mondiale la presentation de la QB79T Laminated

Elle est pas encore terminée mais c'est bien avancé alors place aux photos.



Revenir en haut Aller en bas
supernono
Régulier
Régulier


Masculin
Scorpion Coq
Nombre de messages : 139
Age : 47
Localisation : Poitiers (86)
Date d'inscription : 15/07/2008

MessageSujet: Re: QB 79 l'odysée   Dim 11 Oct - 21:09

beau boulot ,et je sais de quoi je parle j'en ai fabriqué 3 ou 4 moi même !!!

photo demain si vous êtes sages


Dernière édition par supernono le Mar 16 Aoû - 20:21, édité 1 fois
Revenir en haut Aller en bas
maxor34
Habitué Des Lieux
Habitué Des Lieux


Masculin
Scorpion Coq
Nombre de messages : 443
Age : 59
Localisation : herault
Date d'inscription : 03/12/2014

MessageSujet: Re: QB 79 l'odysée   Dim 11 Oct - 21:53

jolie carabine
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: QB 79 l'odysée   Aujourd'hui à 13:50

Revenir en haut Aller en bas

QB 79 l'odysée
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
 Sujets similaires
-
» [ Ford fiesta odysée 1.8 TDDI 2002 ] probleme d accoups et capteur de vitesse

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air précomprimé (PCP) et CO2-
Sauter vers:
