 Réticule qui se bloque

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Réticule qui se bloque   Lun 27 Oct - 16:23

Mon réticule parfois se bloque et bien sûr le plomb va n'importe où!
Je suis obligé régulièrement de tappoter sur les tourelles pour que cela redevienne normal et que mes tirs redeviennent normaux
Bon , je sais on va me dire "ta lunette est foutue, poubelle"

Mais sait-on jamais qq a-t-il un truc génial pour réparer ça ?

Revenir en haut Aller en bas
pbblt
Pilier
Pilier


Masculin
Taureau Cheval
Nombre de messages : 5468
Age : 62
Localisation : pas de calais
Date d'inscription : 01/06/2007

MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 16:47

Malheureusement, je crois bien que ta lunette est morte,

désolé, mais ça se répare pas, enfin, à ma connaisSance, mais à tous ceux à qui s'est arrivé



Dernière édition par pbblt le Lun 27 Oct - 21:11, édité 1 fois
Revenir en haut Aller en bas
gobiq
Régulier
Régulier


Masculin
Bélier Rat
Nombre de messages : 163
Age : 44
Localisation : rouen
Date d'inscription : 08/03/2013

MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 19:28

Moulinor a écrit:
"ta lunette est foutue, poubelle"

est-tu bricoleur?

"rien est mort tant que ce n'est pas enterrer" -réplique de stallone dans je ne sait plus quel film smil 85

puisqu'elle est foutu ouvre là ,tu ne risque rien,c'est probablement un ressort qui a sauté, il se trouve en face des tourelles ,elle ne sera plus vraiment fiable après ,mais ça peut dépanner
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 19:59

Elle date de quand ta lunette ?
Revenir en haut Aller en bas
pbblt
Pilier
Pilier


Masculin
Taureau Cheval
Nombre de messages : 5468
Age : 62
Localisation : pas de calais
Date d'inscription : 01/06/2007

MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 20:12

gobiq a écrit:
Moulinor a écrit:
"ta lunette est foutue, poubelle"

est-tu bricoleur?

"rien est mort tant que ce n'est pas enterrer" -réplique de stallone dans je ne sait plus quel film smil 85

puisqu'elle est foutu ouvre là ,tu ne risque rien,c'est probablement un ressort qui a sauté, il se trouve en face des tourelles ,elle ne sera plus vraiment fiable après ,mais ça peut dépanner

tout à fait, tu peux la recycler
j'ai une 3-12x44 qui est "morte", je m'en sers pour le 10 métres pour voir les impacts, ou à 25 quand je tire à la pn, mis sur un trépieds photo acheté dans une brocante, elle fait des envieux pour son prix
Revenir en haut Aller en bas
schoot
Vieil Habitué
Vieil Habitué


Masculin
Vierge Serpent
Nombre de messages : 595
Age : 51
Localisation : angleterre
Date d'inscription : 02/05/2014

MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 21:02

ta rien a perdre

casser pour casser   autant demonter
Revenir en haut Aller en bas
hips
Vieil Habitué
Vieil Habitué


Masculin
Vierge Chien
Nombre de messages : 654
Age : 58
Localisation : picardie
Date d'inscription : 30/01/2013

MessageSujet: Re: Réticule qui se bloque   Lun 27 Oct - 22:04

Là, je crois qu'il faut investir dans une autre lunette. smil 85
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mar 28 Oct - 1:37

Peut-être qu'en précisant de quelle lunette il s'agit, ça aurait aidé non  ? !
Si c'est une 4 X 20 , pas d'hésitation pour la poubelle.
Sinon un démontage est toujours instructif...
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Mar 28 Oct - 8:23

Ah , j'y croyais pas trop ; j'ai donc bien fait de poser la question

Ma lunette est celle qui  a été livrée d'origine avec la cara (Crosman Fury): Une Center-point 4x32
Donc du bas de gamme qui n'aura pas vécu 3 mois

Dans un premier temps, je vais voire sans trop d'illusion, si je peux faire jouer la garantie, et à quel coût.

Mais maintenant ma question, puisque certains l'ont fait: Comment on accède au système du réticule ? Que faut-il démonter ?
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Réticule qui se bloque   Mar 28 Oct - 8:57

guyguy57 a écrit:
Elle date de quand ta lunette ?

Moulinor a écrit:
Ah , j'y croyais pas trop ; j'ai donc bien fait de poser la question

Ma lunette est celle qui  a été livrée d'origine avec la cara (Crosman Fury): Une Center-point 4x32
Donc du bas de gamme qui n'aura pas vécu 3 mois

Dans un premier temps, je vais voire sans trop d'illusion, si je peux faire jouer la garantie, et à quel coût.

Mais maintenant ma question, puisque certains l'ont fait: Comment on accède au système du réticule ? Que faut-il démonter ?

Merci pour la réponse.
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mer 29 Oct - 7:26

Je ne pense pas que ce soit le réticule qui se bloque...mais plutôt le tube optique central.
Ta lunette semble être équipée d'une bague qui fixe l'objectif :


Donc tu commences par là, enlever totalement l'objectif .
Ensuite ,comme l'a dit Gobic, tu vérifie que le ressort de rappel est bien à sa place, c'est à dire à 45° en face des tourelles


(sur ta lunette il n'y a pas de ressort hélicoïdal)

Pour ne pas surcharger, j'arrête là, mais reste à ta disposition pour d'autres questions.
Cdlt.
Ps : si tu ne peux pas démonter l'objectif, il faudra dévisser les tourelles dans l'étau et vérifier par là...
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Mer 29 Oct - 7:55

Merci pour ta réponse vraiment utile

J'attends une nouvelle lunette un peu mieux que j'ai commandée, malheureusement comme elle était en rupture de stock cela va être un peu long

Qd je l'aurai reçue je me lancerai dans le démontage de ma lunette actuelle. Si ça marche elle me servira de lunette de secours

J'ai bien noté que je pourrai en cas de besoin te demander de l'aide

Encore merci

Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Dim 7 Juin - 9:24

Salut
Au secours .
Encore une lunette morte !!
J'ai renvoyé ma 1ere  lunette au SAV pour prise en garantie; mais j'ai reçu une telle merde que je ne l'ai même pas montée
J'ai donc acheté une 2me lunette 4x16 40AO (Sniper aux US)

Le réticule de la 2me lunette est maintenant complètement bloqué ( même en tapotant sur les tourelles)

Foutue pour foutue, je voudrais accéder à ce sacré réticule

Comment je m'y prends? Par les tourelles à démonter ? Il faut faire attention à quoi ? etc...?

Lemarcus , si tu passes par là, merci de tes conseils; les autres sont aussi les bien-venus !

J'envisage cette fois-ci de commander prochainement une lunette sérieuse et surtout robuste, je pense à une Bushnell Banner (mais il faut compter 250€ , presque 2 fois le prix de la cara)

Merci pour vos aides


Revenir en haut Aller en bas
Adrien_13
Régulier
Régulier


Masculin
Lion Dragon
Nombre de messages : 260
Age : 16
Localisation : Dans le sud-est
Date d'inscription : 11/05/2014

MessageSujet: Re: Réticule qui se bloque   Dim 7 Juin - 17:46

Moulinor a écrit:
Salut
Au secours .
Encore une lunette morte !!
J'ai renvoyé ma 1ere  lunette au SAV pour prise en garantie; mais j'ai reçu une telle merde que je ne l'ai même pas montée
J'ai donc acheté une 2me lunette 4x16 40AO (Sniper aux US)

Le réticule  de la 2me lunette est maintenant complètement bloqué ( même en tapotant sur les tourelles)

Foutue pour foutue, je voudrais accéder à ce sacré réticule

Comment je m'y prends? Par les tourelles à démonter ? Il faut faire attention à quoi ? etc...?

Lemarcus , si tu passes par là, merci de tes conseils; les autres sont aussi les bien-venus !

J'envisage cette fois-ci de commander prochainement une lunette sérieuse et surtout robuste, je pense à une Bushnell Banner (mais il faut compter 250€ , presque 2 fois le prix de la cara)

Merci pour vos aides




Dit moi tu tire avec du 50BMG ?


Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Lun 8 Juin - 3:04

Lemarcus passe par là
Mais comme c'est pas si simple, on commence par le début : ton réticule est bloqué et heureusement ! Ce n'est pas lui qui est mobile. Il faut que tu décrives un peu mieux les symptômes.
Je te mets un 1er lien, inter-actif, qui montre ce qui se passe quand tu agis sur les tourelles;  bien remarquer le ressort de rappel ( en jaune) qui est sans doute la source de tes soucis.
Ensuite, on avisera pour voir la meilleure façon d'essayer d'y accéder...Ben oui, les vieux ça devient maniaque smil 85
LIEN
ps :Une photo ou le modèle de la bête pourrait être utile...
ps2 : tu envisages une Bushnell Banner ? Ben c'est ce que j'ai désossé pour cause de problèmes de ressort !
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Lun 8 Juin - 11:38

Salut Lemarcus
En fouillant j'ai retrouvé plusieurs de tes posts expliquant le fonctionnement d'un réticule: La palette avec le ressort en dessous etc....
Je ne les ai peut-être pas tous trouvés, mais j'ai maintenant une meilleure idée de comment cela fonctionne
Très utile.
En regardant à travers l'objectif je vois effectivement le ressort en spiral de ta photo

La lentille de l'objectif est bloquée par une bague avec 2 encoches "baïonnette"
Donc pour la démonter il faudrait que je me fabrique la baïonnette ad-hoc, mais plus embêtant cette bague semble en plus collée ( par un vernis d'étanchéité?)

Je pense comme toi que c'est les ressorts qui sont en cause
Je me demandais si on ne pouvait pas accéder à ces ressorts en démontant les tourelles, sans démonter l'objectif
J'ai un petit peu regardé comment est faite une de mes tourelles; en fait c'est assez sophistiqué: la bague de bloquage fait monter ou descendes toute la tourelle et je n'ai pas vu comment cela pourrait se démonter!

Pour info j'ai de plus une tourelle gadget d'éclairage de réticule , qui elle semble démontable (avec une baïonnette)

Une question importante: Ta Bushnell Banner c'est une vraie de vraie (chère!) ou une copie achetée sur ebay, Aliexpress ou Amazon....(pas chère)


Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mar 9 Juin - 10:10

Je te fais une réponse rapide, avant d'entrer dans le sérieux :
-il n'y a qu'un seul ressort pour les 2 tourelles, placé à 45°, voir photo de face, page 1 . Donc même en démontant les tourelles...tu ne vois rien !
-pour démonter l'objectif, il faut que tu appuies avec ton pouce bien au centre de l'objectif, et assez fort : la lentille va reculer, et ainsi libérer la bague; avec ta 2ème main tu prends un outil que tu utilises avec la 3ème...! Et si la bague est collée !
- la Banner, c'est une copie pas chère. Mais si les "vraies" sont montées pareil ? Banner est le bas de gamme de chez Bushnell.
- Sur ta lunette, il ne se passe rien de rien quand tu agis sur les tourelles ?
- je n'ai pas trouvé l'astuce pour virer la grande bague de mise au point de l'objectif.

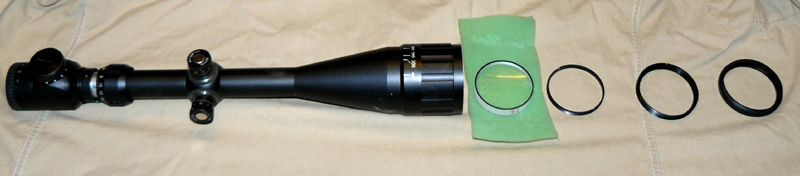

- enfin une photo de l'objectif démonté : ça fait 3 bagues !
url=https://servimg.com/view/18694458/134][/url]
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Mar 9 Juin - 12:15

Merci de m'assister Lemarcus
J'ai une lunette du même genre que la tienne, avec correction de parallaxe par mise au point de l'objectif et grossissement variable.

Non, qd je tourne le tourelle "up/ down" il ne se passe rien, ça arrose haut/ bas de plus de 20cm à 20m de distance !!
Je vais partir à la fin de la semaine en voyage pour 1 mois; je te propose donc de reprendre notre échange technique après le 15 juillet, si tu es dispo (dis moi qd je peux te  re-solliciter). Je t'enverrai des photos pour faciliter ton aide

Une dernière question avant le prochain épisode: Une fois que tu as démonté l'objectif comme sur la photo ci-dessus, (et peut-être après des opérations  complémentaires) est-ce que tu peux extraire le système réticule avec ce satané ressort pour effectuer une réparation durable ?
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mar 9 Juin - 22:51

La réponse est clairement NON !
Tu pourras voir où est le problème, et éventuellement faire glisser le ressort à sa place d'origine, mais s'il s'est barré une fois...c'est l'endroit le plus inaccessible de la lunette.
Pour vraiment y voir clair, comme tu dis il faudrait sortir tout l'intérieur par l'arriére, côté oculaire; mais ça j'y suis pas arrivé. Cependant ça doit être faisable si rien n'est collé.
Bon voyage à toi.
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Lun 27 Juil - 12:37

Bon me revoilà et j'ai résolu mon problème de la façon suivante:

Je voulais soit  que la réparation soit définitive, soit changer de lunette.

En premier lieu je voulais m'assurer de l'état de ce foutu ressort au niveau du réticule
1) J'ai démonté le système gadget d'éclairage du réticule (très facile, il suffit de dévisser une bague crantée et d'avoir des petits tournevis de précision )On aperçois alors vaguement une pièce qui ressemble à un ressort, mais rien de vraiment probant; il aurait peut-être fallu tirer sur les fils électriques, ce que je n'ai pas fait dans un premier temps.
2) Ensuite, après remontage du système d'éclairage, j'ai démonté la tourelle "windage". là aussi c'est assez facile, il n'y a pas de piège; après avoir enlevé les bagues plastique de verrouillage, la tourelle se dévisse en forçant un peu (dans le sens normal)
Et là miracle, je vois en gros le foutu ressort de façon très accessible. Il est bien en place, pas cassé, et solidement maintenu, ce dont je m'assure avec une petite pince.

Donc ma lunette n'est pas cassée. Cela m'étonnait qu'elle le soit car j'ai un montage anti-vibrations similaire à celui décrit par Matt
Alors d'où vient cette énorme dispersion aléatoire dans les tirs ?
Le tireur? Je suis vraiment pas bon, mais qd même, pas à ce point là !!
La carabine ?

Et puis , par hasard , je suis tombé sur un article US expliquant le phénomène, ci-joint le lien:
Air Rifle Scopes, Simply Explained - TheBestAirRifle.com

Pour résumer: Si on ne veut pas que le réticule bouge à chaque tir, il faut que le ressort soit assez fortement contraint par les tourelles; et pour y parvenir il est conseillé de monter des calles au niveau des colliers de fixation
Ce que j'ai fait. Et depuis , nickel, il ne reste plus que les coups de doigt à corriger ce qui est une autre histoire!

Ci- après un lien que j'ai trouvé et qui peut être utile pour ceux qui veulent complètement démonter leur lunette

http://www.france-airsoft.fr/forum/lofiversion/index.php/t85750.html

smil000smil000
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mar 28 Juil - 0:27

Félicitations !
Mais il y a vraiment un truc que je ne pige pas. Tu as écrit: "la tourelle se dévisse en forçant un peu (dans le sens normal)
Et là miracle, je vois en gros le foutu ressort de façon très accessible. Il est bien en place, pas cassé, et solidement maintenu, ce dont je m'assure avec une petite pince."

Quand j'ai démonté mes tourelles, je n'avais accès à rien, et c'est logique : sous les tourelles on trouve le tube optique central...sur lequel elles viennent appuyer ! Le ressort est exactement à l'opposé, donc non visible.
Une photo, tourelle dévissée : on voit le tube, avec les éclats de peinture là où ça appuie.

Maintenant l'idée d'ajouter des cales est intéressante, mais il serait plus logique de retendre un peu le ressort, ou même d'en fabriquer un plus nerveux...
Donc maintenant, c'est moi qui suis demandeur d'infos.
Revenir en haut Aller en bas
Moulinor
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 100
Age : 64
Localisation : Grenoble
Date d'inscription : 04/08/2014

MessageSujet: Re: Réticule qui se bloque   Mer 29 Juil - 8:10

Sur ma lunette, l'extrémité de tube optique contenant le réticule est situé exactement au milieu du trou fileté où on visse la tourelle. Donc l'autre moitié du trou, qui est libre permet de voir le ressort et même la 1ere lentille du tube optique. La tourelle appuie en toute extrémité du tube
Par ailleurs j'ai l'impression que les trous filetés qui reçoivent les tourelles sont d'un diamètre bien supérieur sur ma lunette
Modifier le ressort ? Pourquoi pas , mais c'est courir un risque inutile en démontant complètement la lunette
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Réticule qui se bloque   Mer 29 Juil - 9:03

Merci à toi, j'ai tout compris ! (et c'est pas souvent ! smil 85 )
Quand tu écrit :"Modifier le ressort ? Pourquoi pas , mais c'est courir un risque inutile en démontant complètement la lunette" , le petit problème c'est qu'en mettant des cales et en vissant plus les tourelles, ton tube optique central finit par être complètement désaxé par rapport à une ligne fictive qui relierait l'objectif et l'oculaire; exprimé autrement, tu ne travailles plus dans l'axe optique des lentilles, et donc ta lunette est moins performante d'un point de vue optique...
Le principal, c'est quand même que tu aies pu te dépanner !
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Réticule qui se bloque   Aujourd'hui à 9:58

Revenir en haut Aller en bas

Réticule qui se bloque
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Régulateur Mécanique Bloque Gaz
» [vds] antivol sra artago bloque disque
» rotule qui se bloque
» Problème frein avant qui bloque et qui chauffe
» Bloque disque équipé d'un système d'alarme, qu'en pensez vous ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Divers, Accessoires et réalisations :: Technique-
Sauter vers:
