MessageSujet: Démontage lunette   Mer 21 Mai - 4:38

Bonjour,
j'ai une lunette SMK compacte 4x32 inutilisable : le réticule se déplace sans arrêt au fil des tirs. Avant de la balancer, j'aimerais tenter de la démonter.
Oculaire et objectif, pas de problème pour les sortir.
Ma question : quelqu'un pourrait-il m'expliquer le fonctionnement des tourelles ? Comment sont-elles reliées au réticule ? J'aimerais connaitre le principe du système, donc petit shéma ou vue éclatée de n'importe quelle lunette simple serait le bienvenu .
Merci à l'avance.
Je précise que sur cette SMK, aucune vis d'assemblage n'est visible, donc ça sent le collage !
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Démontage lunette   Mer 21 Mai - 5:05

Le jour ou tu vois des vis d'assemblage, tu m'appelles  smil 85
Tout est vissé les extrémité. C'est un peu dur a expliquer comme ça.





Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Mer 21 Mai - 23:42

Merci à toi Loki, pour les éclatés. Et dur dur le démontage !
Mon réticule était partiellement décollé de sa rondelle support, mais dès que j'ai voulu le sortir, il est parti en morceaux...pas de regrets, j'aurai tenté le coup .
PS : sous ma lunette Gamo, il y a bien une micro-vis (de bloquage d'un truc ? )  smil 85
Enfin je colle une autre vue éclatée, au cas où .
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Ven 23 Mai - 4:59

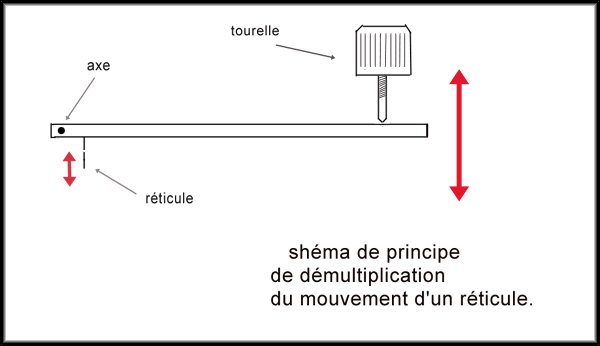

Je me posais la question : comment le pas de vis d'une tourelle peut être aussi précis.
Maintenant j'ai la réponse ! C'est tout simple, mais faut le savoir.. petit shéma :

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Démontage lunette   Ven 23 Mai - 5:38

D'où l'importance d'une bonne mécanique interne.... C'est une des différence entre une lunette a 30 balle et une a 300 et plus....
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Sam 24 Mai - 6:11

Je continue, un peu en solo, mais j'ai la tête dure !
Pour achever le démontage, il me reste un point capital à comprendre : l'accouplement tourelle/bloc optique . Petit shéma :



La tourelle est poussante et tirante, aucun jeu n'est admissible,ça doit être démontable, et le mouvement n'est pas linéaire !  C'est exactement le même cahier des charges que lorsqu'on utilise un palonnier de servo-mécanisme, en modélisme par exemple.
Je soupçonne donc un truc du genre chape à boule ou à rotule, bien connues des modélistes.
A suivre, si j'arrive à aller plus loin ! smil 84
Revenir en haut Aller en bas
Bruno27
Habitué Des Lieux
Habitué Des Lieux


Masculin
Sagittaire Coq
Nombre de messages : 440
Age : 58
Localisation : Mayenne
Date d'inscription : 18/12/2009

MessageSujet: Re: Démontage lunette   Sam 24 Mai - 11:33

Lemarcus a écrit:
Je continue, un peu en solo, mais j'ai la tête dure !
Pour achever le démontage, il me reste un point capital à comprendre : l'accouplement tourelle/bloc optique . Petit shéma :



La tourelle est poussante et tirante, aucun jeu n'est admissible,ça doit être démontable, et le mouvement n'est pas linéaire !  C'est exactement le même cahier des charges que lorsqu'on utilise un palonnier de servo-mécanisme, en modélisme par exemple.
Je soupçonne donc un truc du genre chape à boule ou à rotule, bien connues des modélistes.
A suivre, si j'arrive à aller plus loin ! smil 84

Tu as un ressort qui pousse a l'opposé des tourelles a 45°
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: Démontage lunette   Sam 24 Mai - 15:14

Des explications en images,
http://www.airgunsofarizona.com/blog/2010/04/how-scopes-really-work-and-what-not-to.html
http://www.arld1.com/scopedemo.html
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Dim 25 Mai - 1:42

Un grand merci aux deux derniers intervenants ; en effet, en regardant attentivement, j'ai pu apercevoir le ressort (une lame de ressort en fait) positionné à 45° .
Un système beaucoup plus simple que des chapes !
Il ne me reste "plus qu'à" faire ou trouver un réticule...et surtout aller me coucher (un peu) moins bête  smil 85
Cdlt.
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Mer 28 Mai - 3:26

Grace à vous ma lunette est remontée...et fonctionne !
Pour refaire le réticule, j'ai utilisé du fil en keplar (pour la pêche au carnassier) , que j'ai détressé pour ne conserver qu'un brin; mais ça reste trop gros quand même. Alors si vous avez des idées  pour du fil plus fin, et qui ne bouge pas avec l'hygrométrie comme les cheveux...ou avec la température...
Le résultat actuel: ça s'effiloche un peu aussi.
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 13:17

trés intressant tout ça....

je me posais ces quetions depuis longtemps....

je suppose qu'une chinoise n'est pas montée comme une zeiss au niveau mouvement du réticule?

J'ai une chinoise busnell en ce moment et j'aimerais la démonter pour voir et vérifier comme fonctionne le réglage droite et gauche?

je ne trouve pas de post comment commencer le démontage d'une lunette?

si qqu'un pouvait me dire?
Revenir en haut Aller en bas
BAMBANE 06
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 3100
Age : 67
Localisation : 06
Date d'inscription : 12/01/2011

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 16:29

@ Lemarcus

smil 84  Un fil de bas de femme bien nettoyé pour éviter les filoches et bien tendu.. ??

J'ai testé, c' est pas mal...
Revenir en haut Aller en bas
MAT
Pilier
Pilier


Masculin
Vierge Rat
Nombre de messages : 4230
Age : 56
Localisation : Planète terre !!
Date d'inscription : 06/04/2012

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 17:09

Certain petit câble électrique ont une tresse comme âme !
Cette tresse et faite à partir d'une multitude de très fin fils de cuivre !

Ou du fil de pêche le plus fin possible, a essayer, car le nylon fluctue (du moins sur un morceau de plusieurs cm)


Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 18:18

pour le fil, il faut prendre de la tresse de pêche.. elle n'a pas de mémoire de forme comparé comme le fil..( alors ue le fil est élastique et transparant en plus ) aucune distention.. on en trouve assez fine en 8 /10 ième...voir moins danl les plus petites tailles...

est-ce que quelq'un sait par où on commence à démonter une lunette svp?
Revenir en haut Aller en bas
tiago56
Régulier
Régulier


Masculin
Capricorne Tigre
Nombre de messages : 251
Age : 41
Localisation : morbihan
Date d'inscription : 21/05/2014

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 21:14

+1 pour la tresse de peche (j'ai "rayer" de jumelles avec)
le mec était un peu épais.
et pour ne pas en acheté, il faut demandé un échantillon dans ton magasin de pêche préféré. il y en as sur les boites.
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Jeu 19 Juin - 23:36

Merci à tous pour ces nouveaux détails;
comme mon fil s'éffilochait, j'ai pris une loupe...et j'ai continué à le "détresser" ! Au final, j'ai un fil très fin, très résistant, sur lequel j'ai passé un coup de feutre noir indélébile.
Le plus difficile, c'est encore de recoller ce réticule sur sa bague filetée, à la colle cyano.
Une photo : à gauche une Gamo, à droite ma bidouille. c'est pas parfait, mais fonctionnel.


@ chapo03   tu es sûr de vouloir démonter ta lunette ? Parce-que c'est quand même l'opération de la dernière chance, quand il n'y a plus rien à perdre !!!
Et il faut se fabriquer un outil un peu spécial pour dévisser les différentes bagues...
Pour commencer , vérifier que tu peux accéder à l'intérieur en enlevant les bagues 1 et 2.
Ne pas forcer pour enlever la partie 3, elle est retenue par un gros circlip qu'il faut aller chercher avec une aiguille à tricoter...et ce n'est que le début...
Je colle une photo de la mienne, si tu veux vraiment insister...
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Ven 20 Juin - 4:43

j'ai le droite gauche qui ne fonctionne plus il me semble...

donc je veux vir..
c'est un bas de gamme, je perds rien. Il y a n zoom donc ça doit être encore plus compliqué..
je vais démonter les bagues après on verra..
Revenir en haut Aller en bas
tiago56
Régulier
Régulier


Masculin
Capricorne Tigre
Nombre de messages : 251
Age : 41
Localisation : morbihan
Date d'inscription : 21/05/2014

MessageSujet: Re: Démontage lunette   Ven 20 Juin - 20:39

pour de la bidouille, c'est pas mal du tout, par contre tu as du en baver pour détresser la tresse!!!
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Sam 21 Juin - 8:00

pour le réglage droite gauche, si tu as le cliquetis mais que la croix bouge trés peu.. à ton avis, toi qui a déjà démonté, est ce que ça vaut le coup que j'aille voir là dedans?
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Sam 21 Juin - 23:16

heu là je suis un peu embarrassé pour te répondre...j'ai eu exactement les mêmes doutes que toi!
La lunette n'est pas vraiment naze, mais on la soupçonne de merdoyer, que faire ? ??
Pour les tourelles, je n'ai pas trouvé l'astuce de démontage sur la mienne; heureusement je n'ai pas eu besoin de le faire.
Si tu as les clics, je vois mal où pourrait-être le problème mécanique...à part le ressort à 45° . Mais dans ce cas là, la hauteur devrait aussi poser des problèmes...!
Si vraiment tu ne trouves pas un autre moyen de vérification, et que tu attaques le démontage, laisses tomber le côté oculaire, c'est le plus délicat à bricoler. Dévisses uniquement l'objectif, ce qui te permettra de voir "travailler" tes tourelles et le ressort qui est à l'opposé. Les tourelles agissent sur le groupe optique qui redresse l'image, et donc appelé "redresseur terrestre". Mes petits shémas du début n'étaient pas si mal faits.
Je m'aperçois que je viens de t'en écrire toute une tartine, sans beaucoup t'aider... smil 84
Cdlt.
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Dim 22 Juin - 8:24

si tuveux, je te la donnes et tu essaies de fair qques choses...

elle est qd même pas mal et nickel en apparence...
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Lun 23 Juin - 5:36

Pas de problème, chapo03, on peut faire comme ça. Maintenant que je suis "paisible retraité" , j'ai du temps pour le bricolage ! Par contre je ne peux rien te promettre évidemment, je ne suis pas un pro; je risque même de lui faire plus de mal que de bien !!!
A toi de voir; en plus comme on n'est pas voisins, il y a les frais de port à prendre en compte. Mon intervention serait évidemment à titre gratuit !
J'espère avoir bien interprété ton message, car on pouvait aussi comprendre que tu préférais me la donner plutôt que de la jeter....et là aussi je serais d'accord  smil 85
Je comprend très bien tes hésitations car je réagis exactement comme toi : il n'y a rien de plus empoisonnant que d'avoir un truc ( électro-ménager, bricolage, etc.. ) dans lequel on n'a plus confiance, qui est quasi neuf, qu'on ne se décide pas à jeter, et qui finalement se retrouve au fond d'un tiroir !
Au fait, cete lunette, ce n'est pas par hasard celle que tu avais mise dans les petites annonces ?
Cdlt.
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Lun 23 Juin - 18:11

je te la donne... tu paie les frais de port.. et tu nous tiens au courant de ton intervention pour voir si c'es tréalisable.;
je vois plutot ça comme ça..
je sents que ça peut te faire plaisir..

et qd on fait plaisir à quelq'un souvent il vous le rend bien..

un jour ou l'autre...
Revenir en haut Aller en bas
chapo03
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1552
Age : 56
Localisation : allier
Date d'inscription : 23/11/2009

MessageSujet: Re: Démontage lunette   Lun 23 Juin - 18:13

passes moi un mp pour ton adresse, je te l'envoie et tu me fera passer le prix du port ou un paypal..

où un bouteille du coin... lol.. j'ai travaillé 4 ans dans l'aube en champagne je connais bien la bordure de colombé les deux églises.. lol..
Revenir en haut Aller en bas
Lemarcus
Pilier
Pilier


Masculin
Verseau Dragon
Nombre de messages : 1153
Age : 63
Localisation : Hte-Marne
Date d'inscription : 30/12/2013

MessageSujet: Re: Démontage lunette   Mar 24 Juin - 1:06

J'habite bien la Champagne , mais hélas la "Champagne pouilleuse "  comme on apprenait à l'école !
30 habitants au km² ! Des forêts et des champs de cailloux...mais ce sont mes racines.
La suite en MP. Je sens que la réparation de cette lunette va tourner... à l'autopsie  smil 85
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Démontage lunette   Aujourd'hui à 15:57

Revenir en haut Aller en bas

Démontage lunette
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» montage lunette
» vendu rail AK + anneaux montage + lunette RTI 4x32
» montage lunette pour superposé
» montage lunette CZ550
» Montage lunette sur pivot pour bar

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: La place des newbies :: Les questions de débutants-
Sauter vers:
