 kalashnikov ak47 en 4,5mm

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10
AuteurMessage
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Jeu 31 Aoû 2017 - 7:34

Merci Pat et Joe pour vous encouragements, ça me remonte un peu le moral.
C'est tentant, mais je crains de terminer sur un échec.

Je vais quand même relire avec attention les chapitres précédents.
C'est vrai qu'au pire, il y a toujours la possibilité d'acheter un autre chargeur chez Sodeco

Bonne journée à vous deux
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Jeu 31 Aoû 2017 - 21:02

Bonjour EULOGE
Allons soit confiant
tu peut y arriver!
Le STAGE 1 est passé, c'est le joint de canon!

STAGE 2: Le ressort de marteau.




Tu peut déjà changer le ressort
du marteau par un plus puissant
si tu en trouve un, ou sinon tu le fabrique
c'est tout simple, un ressort avec un diamètre
de fil légèrement supérieur, une pince étau
une tige de diamètre 4 ou 5 m/m (un tournevis fait bien l'affaire)
et une autre pince classique.
Tu déroule le ressort trouvé, puis tu le pince avec la pince étau sur la tige ou tournevis
ensuite avec l'autre pince tu enroule fil en essayant de garder un écart égal entre chaque
spires. Tu termine en serrant avec la pince pour bien uniformiser le diamètre.
Une fois ton ressort fait, coupe la portion la plus belle en rapport avec celui d'origine
niveau longueur, il faut ajuster, ne le fait pas trop long sinon au remontage le marteau
vas écraser la valve d'office et le gaz vas se tirer, donc un bon ajustage.
Une fois fait tu remet la goupille et surtout de l'huile dans le perçage du marteau.
Au tir, la queue de détente sera un poil plus dure, mais le marteau frappera
plus fort sur la valve (on retrouve le même principe en PCP), d’où une plus grande
libération de gaz et des performances améliorées. C'est la bidouille la plus simple
sur la valve.

STAGE 3: Le pousse billes, à droite la pièce originale, à gauche la nouvelle pièce
"usinée" dans un rivet acier ou inox, elle est plus longue et pousse la bille plus loin
encore une fois bien ajuster la longueur sinon les billes montent mal (voir sur le post les cotes)


STAGE 4:Un nouveau ressort sur la pièce.


Encore un fois on créé le ressort si on ne le trouve pas, un fil de 0.5 à 0.6 m/m suffit

A toi de jouer, je suis bien sur à disposition si tu te lance sur les stages 3 et 4!
Amitiés
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Jeu 31 Aoû 2017 - 21:15

PS si tu change le pousse bille, évite les rivets alu
ça ne tiendra pas longtemps, le mieux c est rivet acier
ou inox. bien sur il faudra usiner sur une perceuse, avec une lime
ça vas très bien et ça prend 10 à 15 min. Petite perceuse à colonne
simple suffit, une bonne lime, et un pied à coulisse bien sur, de
préférence numérique.
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Ven 1 Sep 2017 - 14:52

Bonjour Joe, bonjour à tous,

Je suis au près du patient,
avant l'opération à cœur ouvert pour le stage 2

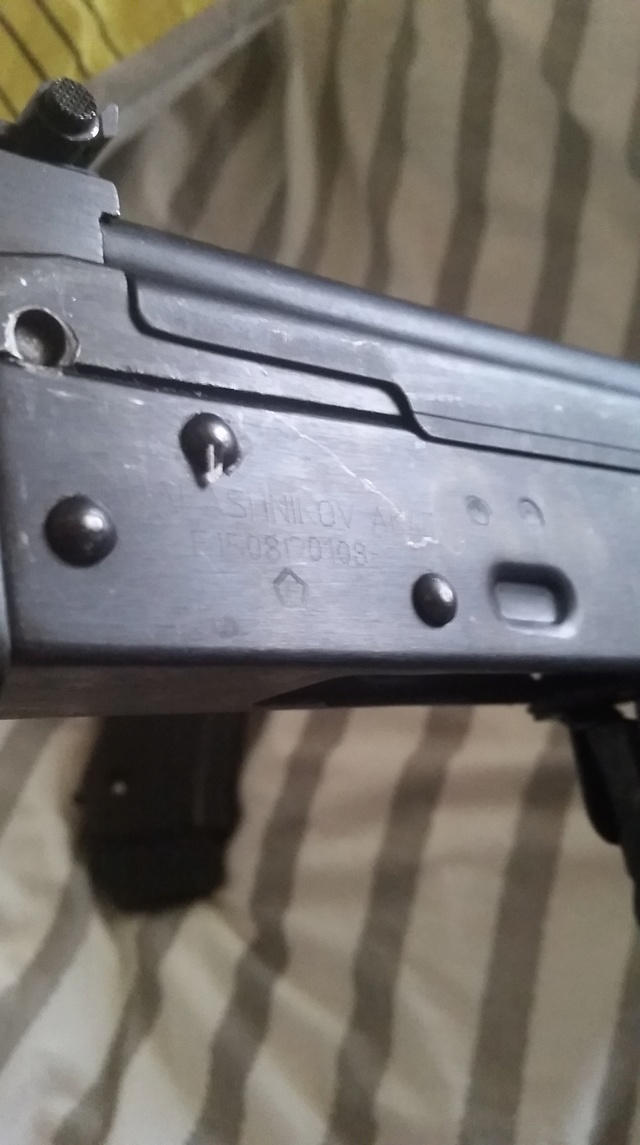

Si je comprends bien, les goupilles 1 et 2 (et peut-être 4 ?),
fixent la partie avant sur le corps du chargeur CO2

Pour libérer le marteau, logiquement je n'ai qu'à retirer l'axe n° 3,
Je le rectifie à l'endroit où ça tape et si possible, je change le ressort.

Pour sortir la goupille, mieux vaut taper sur la face A ou la face B ?
Merci
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Ven 1 Sep 2017 - 15:47

Bonjour
pour sortir la goupille
il faut le faire du coté face B
Tu remarque que les goupilles d'un coté
sont à ras mais pas de l'autre, donc chasse goupille face B
à l'emplacement numéro 3 (le chasse goupille de ton kit de nettoyage convient parfaitement)
et on frappe doucement en mettant  un tube derrière pour que ça porte bien
attention au remontage les goupilles on un sens elles sont cannelées à une extrémité
donc pour la sortir vas doucement pour bien repérer le sens.
Goupille 1 et 2 c'est le bloc avant
Goupille 4 c'est ce qui permet de changer la valve, on la trouve ICI valve AK47
Goupille 3 c'est le marteau, vas y tranquille, attention que le ressort ne saute pas partout.

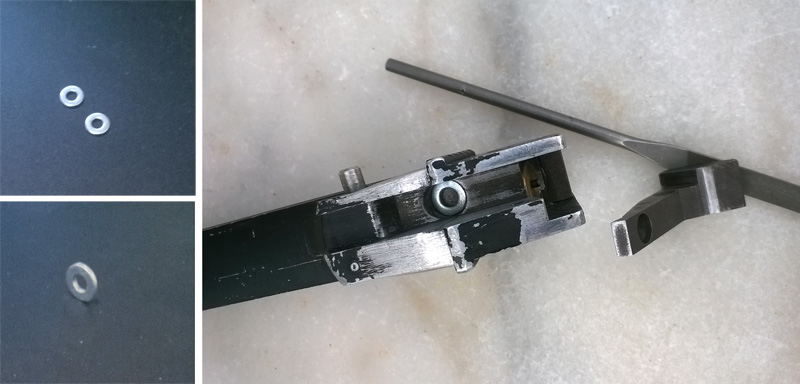

Si tu ne trouve pas de ressort tu peut mettre quelques cales, des rondelles entre le ressort
et le corps de valve, ça marche aussi, mais moins flagrant que le ressort changé. Bon courage
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 2 Sep 2017 - 14:38

Bonjour,

Pas de problèmes avec tes conseils tout se passe bien.
J'avais mis un élastique pour éviter de faire sauter le ressort.

Sur la dernière photo, on voit que le coin du marteau (partie à limer) laisse une marque en bais sur la valve
En position de repos, le marteau est parallèle à la valve mais lorsqu'il frappe, il est en porte-à-faux.
Le contraire eut été plus judicieux.

Pas de ressort approchant sous la main, pas de rondelles pour comprimer le ressort existant.
En fabriquer un ? Je laisse ça en plan pour le moment avant de trouver ou de prendre une décision.

Dommage, j'aurai bien fait un test ce week end.
Tant pis, pour me défouler, je balancerai une giclée avec ma seringue (MP40) pour parler comme S.A.

A plus



Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6282
Age : 48
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 2 Sep 2017 - 19:32

voilà euloge tu passe le cap
amicalement
Revenir en haut Aller en bas
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 2 Sep 2017 - 20:02

C'est vrai que je m'en faisait une montagne.
Merci Pat d'avoir insisté.
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Dim 3 Sep 2017 - 12:41

Bonjour
c'est plutôt bien tout ça, bravos
tu vois que c'est pas complexe
faut prendre son temps et tu vois
que ton kit maintenance t'est très utile.
Plus qu'à trouver un ressort ou en faire un.
Parfois dans les magasins de bricolage ils vendent des boites
de ressorts de différentes tailles, tu peut y trouver ton bonheur.
ou bien des rondelles de 3 m/m si je me rappel, mais vaut mieux
un ressort plus péchu, tu peut aussi rallonger celui existant en tirant
dessus pour l'allonger, c'est une solution, pas testé mais ça doit le faire.
Bonne bricole. Je suis content de partager toutes ces bidouilles et ça
me fait plaisir que tu réussisse. Merci à toi PAT de l'avoir poussé.
Amitiés à vous deux!
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Dim 3 Sep 2017 - 13:23

Pour le pousse bille si tu te lance
tu peut aussi réaléser celui d'origine
en intérieur avec un petit foret de
diamètre 2.5 si je me rappel, je l'avais fait
on gagne un peut vu que l on augmente le débit
Pour les rivets le diamètre interne est de 2.76 m/m
l'avantage avec le rivet c'et qu'il est plus long et donc
pousse la bille plus loin et moins de pertes de gaz au niveau
du puits de montée des billes. Voila l'animation du système
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Dim 3 Sep 2017 - 13:29

Sympa tout ça.

Ce matin j'ai écumé une brocante à la recherche de ressorts. Rien.

Comme toi j'avais pensé à étirer le ressort.
Mais je me demande si finalement il ne conserve pas la même force
puisque le diamètre et la longueur du fil de fer restent les mêmes ? Beau problème de physique !

L'inconvénient des cales ou des rondelles, c'est qu'on ne peut gère dépasser 1,5 mm en épaisseur,
sinon le ressort n'est plus calé dans son logement.

Reste à en faire un, et d'après tes explications, c'est dans mes possibilités.
J'irai faire un tour demain chez Leroy Merlin.

Bon dimanche
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Dim 3 Sep 2017 - 13:41

faire un ressort n'est pas compliqué
tu part d'un ressort existant tu le détortille
puis tu le reforme sur une tige, c est ce que j ai fait.
Tu devrais y arriver sans problèmes, bien sur patience
de rigueur. Bon dimanche
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Lun 4 Sep 2017 - 19:12

Bonsoir, quelques nouvelles.

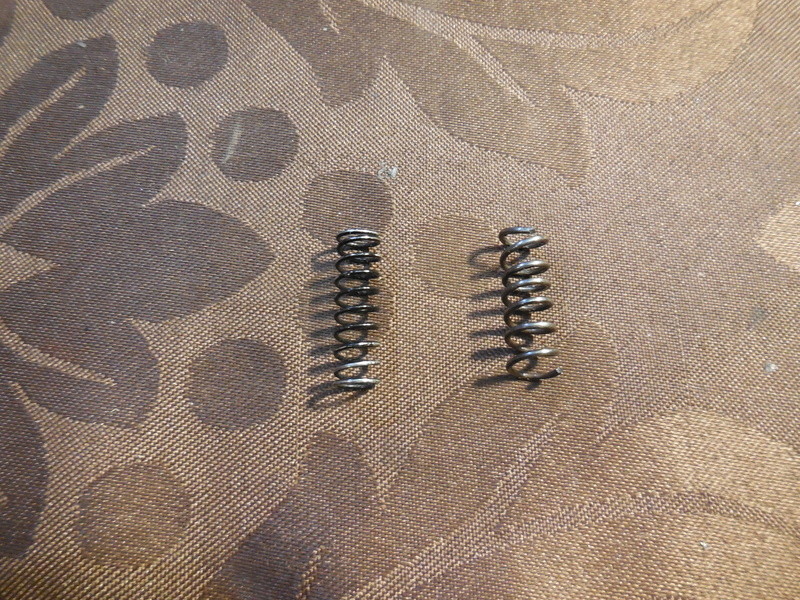

Le diamètre du ressort d'origine est de 7 mm
Bien-sûr, je n'ai trouvé que du 6 et du 8 mm

En partant d'un 8 mm détortillé, j'ai tenté d'en refaire un à 7 mm.
C'est un échec.

J'ai donc réduit les deux premières spires sur un autre 8 mm,
de manière à le faire entrer dans le logement du marteau.
Pour l'autre extrémité, les 8 mmm ne posent pas de problème.
J'ai pris une marge de sécurité en le coupant un peu plus long.

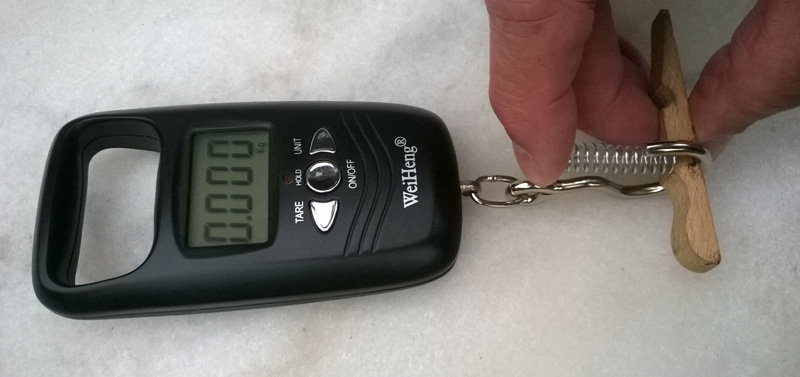

J'ai testé la compression avec un pèse-bagage, et c'est là que ça se gâte.
Le ressort d'origine est à plat à environ 3,400 kg
alors que le nouveau n'affiche que 2,200 kg tout en étant plus long.

Ça vient du diamètre 8 mm au lieu de 7 mm.
On peut voir affiché sur les 2 sachets, qu'avec le même diamètre de fil ( 0,8 mm)
le petit de 6 mm se comprime à 4 kg et l"autre  à 2 kg.

Moralité, je vais garder l'original en mettant des cales.

Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6282
Age : 48
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Lun 4 Sep 2017 - 19:57

J'ai les mêmes à la maison Euloge
c'est quoi ton pèse-bagage un( peson)??????? pige pas
J ai' toujours cherché un truc pour savoir la dureté d'un ressort à compression
merci de me dire si tu a une astuce ou comment faire
amicalement


Revenir en haut Aller en bas
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Lun 4 Sep 2017 - 20:36

Bonsoir Pat,

Tu risques d'être déçu, mon système n'est pas d'une grande précision.
Il faut bien-sûr caler la poignée ou que quelqu'un la tienne.

Je cherchais seulement à savoir quel était le ressort le plus puissant.
et dans le cas présent la différence entre les deux ne laissait aucun doute.
Mais je pense qu'il y a moyen d'aller plus loin que mon système bancale.

Amitiés

Revenir en haut Aller en bas
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6282
Age : 48
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Lun 4 Sep 2017 - 20:46

c'est déjà sympa pour la photo
Y'a t'il un truc genre pince , poussoir , serre joint ?????? la smil 84
amicalement

Revenir en haut Aller en bas
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Lun 4 Sep 2017 - 21:12

Non, juste un crochet sur l'appareil.
Moi j'appuie sur le ressort en tirant vers le bas
jusqu'à le comprimer totalement.

Ce n'est pas pratique, il faut s'y prendre à plusieurs fois
mais on peut améliorer le système, j'ai fait ça sans chercher autre chose.
Revenir en haut Aller en bas
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Ven 8 Sep 2017 - 15:20

Bonjour à tous,

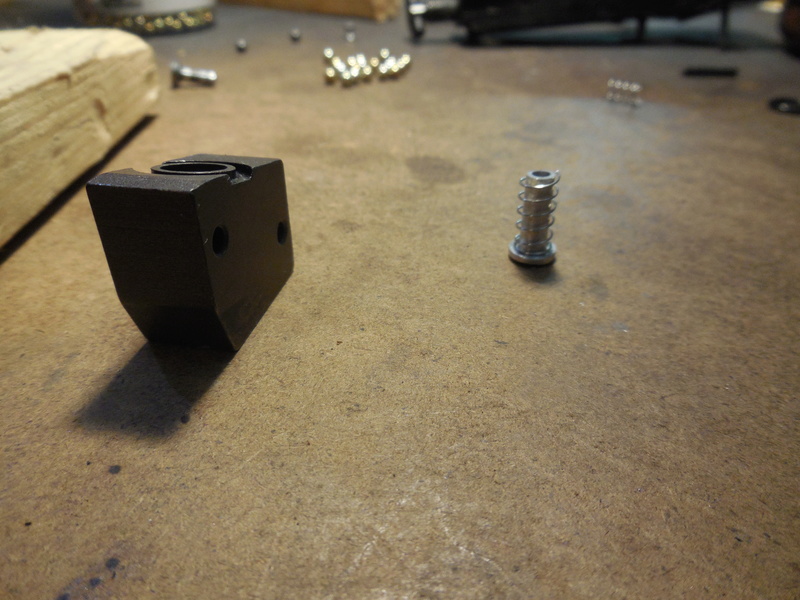

Deux petites rondelles collées ensemble et placées dans le logement du ressort,
épaisseur totale : 1,65 mm.

Ce n’est pas énorme, mais avec le nouveau joint du canon,
le marteau limé pour frapper à plat et les rondelles, ça tape beaucoup plus fort.
D’autant que le démontage du marteau permet aussi de lubrifier la goupille qui lui sert d’axe.





LES RÉSULTATS SONT LA !

Sur une plaque de tôle de 1,35 mm, à 7 m.





AVANT et APRÈS
Les photos sont à la même échelle, c’est la même recadrée.





Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Ven 8 Sep 2017 - 17:19

Bonjour
Ben voila super tout ça
Effectivement ça tape fort!
Quand au carton pas mal.
Bravos bon bricolage.
Amitiés
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
7760pat
Pilier
Pilier
avatar

Masculin
Balance Coq
Nombre de messages : 6282
Age : 48
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Ven 8 Sep 2017 - 22:09

beau travail une plaque de tôle de 1,35mm
alors sur une boite de sauce tomate ça doit être saignant

Amicalement
Revenir en haut Aller en bas
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 9 Sep 2017 - 8:47

C'est vrai Pat, avec ça, effet "Gore" garanti.



Question à Guitarjoe, avec la petite vis du chargeur, j'ai des difficultés à serrer rapidement
la cartouche de CO2 et j'ai une perte importante de gaz avant même de tirer.

Je n'ai jamais eu ce problème avec une autre réplique.
Un truc pour aller plus vite ?

Amitiés
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 9 Sep 2017 - 10:18

Bonjour
J'ai eu aussi ce problème sur un de mes chargeurs.
Comme j'avais des valves d'avance, j'ai simplement
remplacé le rondelle blanche en plastique d'étanchéité
et cela a été beaucoup mieux, c'est simplement que
la pointe qui percute la cartouche dépasse un peut trop
ce qui fait que ça perce avant que la sparclette touche
la rondelle d'étanchéité. Je te conseil d'acheter un chargeur
supplémentaire ICI chargeur
ainsi que une ou deux valves ICI valve
pendant que l'on peut encore en trouver. J'avais testé une manivelle
en plastique pour tendre les cordes des guitares tourne mécanique
ça marche plutôt pas mal, ça permet de tourner plus vite la vis.
Amitiés
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Euloge
Régulier
Régulier
avatar

Masculin
Vierge Chèvre
Nombre de messages : 274
Age : 74
Localisation : 78460
Date d'inscription : 11/11/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 9 Sep 2017 - 11:16

Merci,
Effectivement, j'ai une manivelle pour les cordes mais je vais me commander
une valve et un autre chargeur. Par contre, rebelote pour les modifs.
Mais c'est bon, maintenant j'assure.

Bon week end
Revenir en haut Aller en bas
guitarjoe60
Vieil Habitué
Vieil Habitué
avatar

Masculin
Sagittaire Chat
Nombre de messages : 673
Age : 53
Localisation : compiegne
Date d'inscription : 20/03/2014

MessageSujet: Re: kalashnikov ak47 en 4,5mm   Sam 9 Sep 2017 - 11:20

super
Bon week end
Revenir en haut Aller en bas
http://3danims.pagesperso-orange.fr/
Contenu sponsorisé




MessageSujet: Re: kalashnikov ak47 en 4,5mm

Revenir en haut Aller en bas

kalashnikov ak47 en 4,5mm
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 10 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10
 Sujets similaires
-
» Démontage d un Ak47
» front sight AK47
» A vendre : AK47 , M4 et SIG 552
» ak74 dboy ou cyma voir ak47
» AK47 Full métal bois

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air précomprimé (PCP) et CO2-
Sauter vers:
