MessageSujet: En attendant ma AA S400 Carbine   Sam 23 Nov - 15:24

Bonsoir à tous,

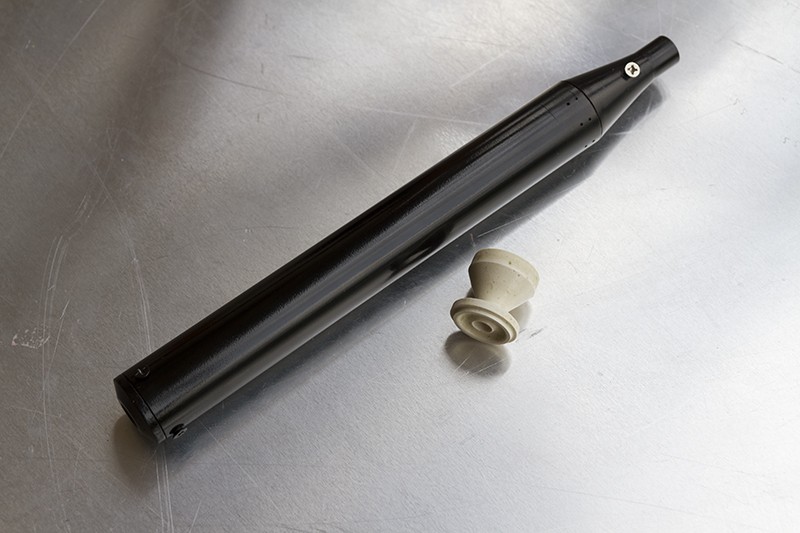

Je fais désormais partie des AA S400 owners. Celle-ci, commandée Chez Bar, devrait arriver dans 10 Jours : Noël approche ! En attendant, je lui ai fabriqué un silencieux après avoir pris des renseignements avec André (Wovokaa) que je remercie au passage :
Testée sur mon Steyr LP50, il est diablement efficace, seul le bruit de la mécanique est audible. J'ignore comment ils se comportera avec une 16 joules. Je dois encore lui trouver une vis un peu plus "design" pour la fixation au canon. Le silencieux est composé, à l'intérieur, de compartiments formés par plusieurs pièces que j'ai tournées sur mon petit tour Proxxon. (la pièce blanche, à droite de la première photo). Cette pièce est au départ du plâtre que j'ai moulé sous la forme d'un cylindre et que j'ai tourné. ça se tourne très facilement. les formes viennent vite, mais la pièce, une fois terminée, est trop fragile. l'astuce est de préparer de la résine époxy et de "peindre" la pièce avec l'époxy. La résine est absorbée à cœur par le plâtre qui ne perd pas ses qualités dimensionnelles. je la passe au four pendant 20 minutes à 80°. Une fois la résine polymérisée, la pièce est super dure.

Il ne me reste plus qu'à lui trouver une lunette sympathique. J'ai cherché un peu sur Ebay, mais peu de vendeurs livrent sur La Réunion. Je vais probablement démarcher les accros du forum.

Je posterai des photos de la belle une fois qu'elle sera arrivée.




Dernière édition par xavglub le Sam 23 Nov - 18:03, édité 1 fois
Revenir en haut Aller en bas
Tom's
Régulier
Régulier


Masculin
Balance Dragon
Nombre de messages : 200
Age : 28
Localisation : Belgique
Date d'inscription : 05/08/2013

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 17:03

Tu as l air très doué en bricolage !
Fais une lunette toi même non ? smil 85

Tu dois compter les jours maintenant qu' elle est en route.
Revenir en haut Aller en bas
chris
Pilier
Pilier


Masculin
Taureau Chèvre
Nombre de messages : 9235
Age : 25
Localisation : Valais Suisse
Date d'inscription : 29/08/2008

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 17:11

super travail!
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 17:39

Faire une lunette, j'aurai bien aimé : mais là j’atteins mes limites.smil 85
Je posterai les plans une fois que ce  d'Illustrator voudra bien répondre !
Revenir en haut Aller en bas
Jef06
Pilier
Pilier


Masculin
Cancer Chien
Nombre de messages : 3453
Age : 46
Localisation : Menton
Date d'inscription : 04/02/2013

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 17:47

Très beau travail
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 18:02

Voici le plan, ça peut toujours servir à ceux qui voudraient se lancer !
Revenir en haut Aller en bas
Fa Tal
Pilier
Pilier


Masculin
Poissons Rat
Nombre de messages : 2736
Age : 32
Localisation : Sud (13)
Date d'inscription : 21/12/2012

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 18:52

xavglub a écrit:
Faire une lunette, j'aurai bien aimé : mais là j’atteins mes limites.smil 85
Je posterai les plans une fois que ce  d'Illustrator voudra bien répondre !
A mon boulot aussi j'utilise ce logiciel ;-)
Super boulot en tout cas, bravo.



Je pense que je vais craquer ………………...
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 23 Nov - 23:11

Voilà une technique bien intéressante, en effet, il fallait penser à mouler les pièces internes de ce silencieux, bravo pour cette très belle réalisation thumright
Et pour la S400 Carbine, y'a plus qu'à  ;-)
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 2:33

Merci pour vos encouragements. Je vous explique pourquoi j'utilise du plâtre et de la résine et non de la résine seulement : ici, comme tout le monde sait, il fait chaud. actuellement, on tourne à 30-31° à l'ombre. étant donné que le silencieux est noir, sa température, au soleil, peut monter jusqu'à 50°. à ces températures, l'epoxy a la fâcheuse tendance à se ramollir (un tout petit peu) ; vous imaginez les conséquences si le silencieux devait perdre, ne serait-ce qu'un seul mm, sa linéarité : il ne servirait plus que de réceptacle à plomb. Le plâtre, quasi insensible à la chaleur, permet aux pièces de conserver leur rigidité.
Revenir en haut Aller en bas
ivanovitch
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Chien
Nombre de messages : 495
Age : 70
Localisation : haute savoie
Date d'inscription : 07/11/2013

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 6:13

Beau boulot!
A en juger par le diamètre intérieur qui vient sur le canon, la pièce doit être assez grosse ?
Tu aurais du mettre une pièce de monnaie pour se rendre compte de la taille.
Tourner du plâtre, je n' y aurais pas pensé !
Comment serre tu les pièces sur ton tour, parce qu' en mandrin 3 mors ça doit être friable ?
Quel genre de tube as tu utilisé ?
Sur la coupe, on reconnaît la forme de la pièce que tu as montrée sur tes photos, mais elles ont l' air creuses ! Est ce vraiment le cas ?
Enfin, quel est le diamètre de passage du plomb ? Quel jeu y a t' il ?
Ca fait beaucoup de questions !!!!
Une petite critique, sans vouloir t' offenser : je ne sais pas comment se monte un silencieux sur un canon dépourvu de filetage, mais le blocage par une vis perpendiculaire n' est pas vraiment un moyen bien mécanique pour quelque chose qui doit être concentrique. Non que ça n' est pas suffisant, mais ce qui serait bien, c' est un cône extérieur fendu avec un écrou de serrage !
Je chipote !!!!! Autrement, il faudrait une vis sans tête a 6 pans creux au bout de laquelle serrait chassé une pastille laiton.
Si je pose ces questions, c' est que ta réalisation est intéressante !
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 8:45

c'est vrais que c'est interressant et tourner du platre fallait y panser , mais je me demande avec tout ces operations il ne serait pas plus rapide de les tourner en alu ou plastique ? mais je pense aussi peut etre qu'il n'a pas le choix ou pas de possibilité certainement .
je ne pense pas qu'il a serré directement le platre sur le mandrin 3 mors c'est quasi impossible ou tres laborieux d'avoir une bonne concentricité avec le trou du centre ni un bon serrage vue le manque de prise de mors , une des solution c'est tu tournes une tige qui s'ajuste bien au trou au centre sur un peu plus de 2 longueurs (3 c'est peut etre trop longue) et un filletage ou taraudage au bout ; comme ça tu pourras mettre 2 pièces à la fois et bloquer avec une rondelle et un ecroux ou une vis au bout . tes platres seront parfaitement concentrique interieur et exterieur(à condition que les faces sont plate bien entendu) le tout sans demonter la tige des mors avant d'avoir fini bien sur
pour ce qui de fixation sur le canon si c'est bien ajusté au canon (voir forcer un peu) et que les elements sont bien aligné il n'y a pas de probleme ça tiendra avec une vis (pourquoi pas 2 si besoin) , les TKO sur les discovery sont fait de cette façon et j'en ai fait sur ma qb78 et aucun probleme .
pour le reste il reponderas mieux
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 11:55

Comment serre tu les pièces sur ton tour, parce qu' en mandrin 3 mors ça doit être friable ?
Oui, c'est assez friable, mais tout dépend de la quantité d'eau ajoutée au mélange pour gâcher le plâtre. En même temps, on na pas besoin de serrer comme un malade ! une fois le mors pris dans le plâtre, ça ne bronche plus !
Quel genre de tube as tu utilisé ?
Le tube est un tube aluminium récupéré d'un manche de balai de piscine. épaisseur fine, très léger et très droit.
Sur la coupe, on reconnaît la forme de la pièce que tu as montrée sur tes photos, mais elles ont l' air creuses ! Est ce vraiment le cas ?  oui, tout à fait.
Enfin, quel est le diamètre de passage du plomb ? Quel jeu y a t' il ?
Le diamètre du passage du plomb est de 6mm

Autrement, il faudrait une vis sans tête a 6 pans creux au bout de laquelle serrait chassé une pastille laiton. c'est le cas!


Dernière édition par xavglub le Dim 24 Nov - 12:06, édité 1 fois
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 12:00

c'est vrais que c'est interressant et tourner du platre fallait y panser , mais je me demande avec tout ces operations il ne serait pas plus rapide de les tourner en alu ou plastique ? mais je pense aussi peut etre qu'il n'a pas le choix ou pas de possibilité certainement . Effectivement : on est à La Réunion. j'ai bien tenté de chercher du téflon, pas moyen. de l'alu : pas possible, mon tour n'est pas assez robuste.
je ne pense pas qu'il a serré directement le platre sur le mandrin 3 mors c'est quasi impossible ou tres laborieux d'avoir une bonne concentricité avec le trou du centre ni un bon serrage vue le manque de prise de mors : Pas du tout : je place mon plâtre, et je le rectifie au tour. il est parfaitement concentrique après. je n'en suis pas au 1/100è de mm, mais au pied à coulisse, je tiens le 10è de mm !
pour ce qui de fixation sur le canon si c'est bien ajusté au canon (voir forcer un peu) et que les elements sont bien aligné il n'y a pas de probleme ça tiendra avec une vis (pourquoi pas 2 si besoin) , les TKO sur les discovery sont fait de cette façon et j'en ai fait sur ma qb78 et aucun probleme . et puis le silencieux de la S410 TDR n'est pas fixé autrement !
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 12:04

Ici, chez les castoleroybricomerlin les matériaux sont limités. le laiton ne se trouve pratiquement plus. le téflon se trouve chez les entreprises de mécanique(tournage etc.) mais impossible même d'acheter des chutes. de là à faire les poubelles, il n'y a qu'un pas... que je ne sauterai pas.
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 12:15

l'essentiel est que ça fonctionne c'est ce qui compte sur tout quand on doit se debrouiller avec ce qu'on a , et j'en suis sur que sur ta s400 ça fera bien et efficace thumright
Revenir en haut Aller en bas
ivanovitch
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Chien
Nombre de messages : 495
Age : 70
Localisation : haute savoie
Date d'inscription : 07/11/2013

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 24 Nov - 12:17

xavglub a écrit:
Ici, chez les castoleroybricomerlin les matériaux sont limités. le laiton ne se trouve pratiquement plus. le téflon se trouve chez les entreprises de mécanique(tournage etc.) mais impossible même d'acheter des chutes. de là à faire les poubelles, il n'y a qu'un pas... que je ne sauterai pas.
Vous n' avez peut être pas grand choix de matériaux, mais vous avez le soleil !
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 7 Déc - 13:58

Bonjour a tous. Ça y est, ma AAS400 carbine est arrivée. Un grand merci à Lloyd de chez BAR et a toute son équipe qui a répondu a toutes mes questions et qui ma très bien conseillé. BAR a vraiment fait preuve de rapidité, d'efficacité et d'un grand professionnalisme. Je recommande à 100%. Les posts d'André (Wovokaa) sur ce site et sur le forum field target ont été déterminants dans le choix de cette carabine. Ses informations pertinentes m'ont également poussé à commander une lunette BSA 8-32x44 mildot avec sidefocus Elle devrait arriver bientôt. Je l'ai un peu testée : damned ! Sortie de la boite elle est dune précision bluffante. A 15 m avec appui, je ne sors pas du 10, et sans rodage! Je posterai des photos et des cartons dès que possible.
Revenir en haut Aller en bas
chris
Pilier
Pilier


Masculin
Taureau Chèvre
Nombre de messages : 9235
Age : 25
Localisation : Valais Suisse
Date d'inscription : 29/08/2008

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 7 Déc - 14:29

content qu elle te plaise! bon tirs avec ta belle
Revenir en haut Aller en bas
Fa Tal
Pilier
Pilier


Masculin
Poissons Rat
Nombre de messages : 2736
Age : 32
Localisation : Sud (13)
Date d'inscription : 21/12/2012

MessageSujet: Re: En attendant ma AA S400 Carbine   Sam 7 Déc - 15:58

Super vivement les photos thumleft
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 16:08

Comme promis, quelques photos...



d'autres suivront ainsi que des cartons.
Revenir en haut Aller en bas
Dédé59
Pilier
Pilier


Masculin
Balance Cochon
Nombre de messages : 3230
Age : 57
Localisation : DUNKERQUE
Date d'inscription : 03/01/2008

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 16:18

Bon plaisir à toi Xavier avec cette arme, j'espère qu'elle t'apportera satisfaction.
Dédé59
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 16:39

Très jolie thumleft
C'est pas gênant le montage monobloc pour le chargement?
Revenir en haut Aller en bas
NOUNOURS
Modérateur
Modérateur


Masculin
Capricorne Cheval
Nombre de messages : 21641
Age : 49
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 16:44

Surtout qu'avec une PCP c'est totalement inutile smil 84

_________________

Le forum des copains : www.affieldtarget.com

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

 Guild's Warrior
Revenir en haut Aller en bas
http://www.affieldtarget.com
Fa Tal
Pilier
Pilier


Masculin
Poissons Rat
Nombre de messages : 2736
Age : 32
Localisation : Sud (13)
Date d'inscription : 21/12/2012

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 17:40

Très belle

Mais c'est vrai dommage le monobloc n'est pas utile sur une PCP
Revenir en haut Aller en bas
xavglub
Régulier
Régulier


Masculin
Verseau Tigre
Nombre de messages : 254
Age : 42
Localisation : Réunion
Date d'inscription : 16/09/2011

MessageSujet: Re: En attendant ma AA S400 Carbine   Dim 8 Déc - 17:54

Le monobloc et la lunette viennent de ma hw97K, en attendant que la nouvelle lunette et ses supports arrivent. Nounours a raison. Et oui, c'est très gênant pour le chargement du plomb. elle retrouvera un look plus conforme dès que j'aurai reçu l'ensemble.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: En attendant ma AA S400 Carbine   Aujourd'hui à 14:32

Revenir en haut Aller en bas

En attendant ma AA S400 Carbine
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» SUWT, en attendant la suite...
» En attendant l ouverture
» en attendant 2015 - que faites vous ???
» en attendant les jours meilleurs ...
» En attendant la neige....

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air précomprimé (PCP) et CO2-
Sauter vers:
