 Alors la modification BSA scorpion se 5.5 mm

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Alors la modification BSA scorpion se 5.5 mm   Jeu 29 Aoû - 12:05

Bonjour tout le monde! Juste pour l'information , je m'excuse pour mon français car c'est ne pas ma langue d'origine.


Je vous rappelle que j'avais un scorpion 5,5mm.
Le vendeur a dit que la énergie a été 40 J . J'ai rien fais avec elle, je l'ai même pas démonté,
Le tire a été réalisé dans la plage 220-70 bar.
Les plomb Gamo 1,4g                                                                                                     203.9 207.9 206.0 206.0 207.6 204.9 210.3 211.1 209.0 213.3
212.4 212.6 210.7 214.5 217.6 217.2 213.5 218.2 215.8 217.8
218.2 218.6 219.0 223.2 220.6 218.6 222.0 219.8 223.0 222.8
224.7 228.3 226.6 226.8 223.9 227.0 227.9 229.2 224.3 229.9
227.3 228.6 231.6 226.6 226.6 221.4 218.8 222.6 220.6 221.4
219.6 218.8 214.1 209.8 210.3 200.0 190.9 181.0 176.0 176.6

Plato (différence entre la vitesse dans le couloir de 10m  +/- 5m) il y a seulement 16 tires, et une très grande consommation de l'air.
Avec une compression plus forte de ressort du marteau  on peut avoir encore 15m /s et encore une très grande consommation de l'air.
Donc, le but c'est de réglé sur les plombs 1,8g avec la vitesse 260-280 m/s.

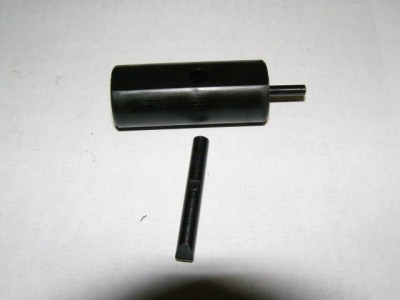

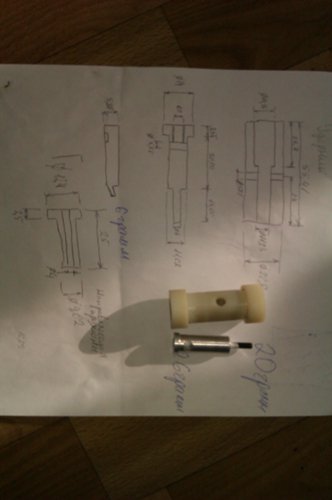

Alors la modification, tout d'abord j'ai l’enlevé une cartouche sur le schéma n° 48 http://www.bsaguns.co.uk/PDFS/exploded/exploded_scorpion.pdf  ça donne la grandeurs de la vitesse et la consommation de l'air  18 cm3 / joule..

Pour l'augmentation du passage de l'air, j'ai percé un canal de 4mm jusqu'au 5mm. Toujours le même consommation de l'air et petite augmentation de la  vitesse.Alors, le problème est dans le valve (soupape). n 1 et n 2 sur le schéma

Son diamètre est très petit est donc l'aire est trop petite pour le passage de l'air. Donc en conclusion, j'ai décidé de faire un nouveau valve(soupape) avec plus grand passage de l'air j'ai fais 7mm à la place de 5mm.

J'ai réalisé des tires avec les plombs de 1,8g du 230-150 bar 20 tires dans le plato  avec la vitesse 280 m/s (+/- 5) et la consommation de l'air 9 cm3 / joule.

La suite ,,, la réalisation d'un régulateur de la vitesse.


Dernière édition par haut2007 le Lun 13 Jan - 16:20, édité 2 fois
Revenir en haut Aller en bas
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mar 3 Sep - 0:49

Voila une regulateur avec du gros volume derrière 50cc,réglé a 118bar,pour un plomb 1.8g ,la vitesse 280m/s,réservoir120 cc,20 tir, énergie 70j .Consommation 11.cc/j (pour l'instant)    Vis de reglage de pression
Revenir en haut Aller en bas
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Dim 8 Sep - 20:19

Quelle que cartons a 50m ,série de 10 tirs
Revenir en haut Aller en bas
Shire
Habitué Des Lieux
Habitué Des Lieux


Masculin
Capricorne Chat
Nombre de messages : 304
Age : 52
Localisation : Fontenay-77
Date d'inscription : 02/06/2008

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Lun 30 Sep - 20:13

Bon, je réponds a cet article car il est vraiment intéressant, et merci d'avoir pris le temps de poster ces photos et les modifications effectuées.
Jolis cartons aussi !
Du beau travail et une magnifique carabine que j'aimerai bien me payer un jour.


Dernière édition par Shire le Mar 1 Oct - 18:01, édité 1 fois
Revenir en haut Aller en bas
buzz69
Intermédiaire
Intermédiaire


Masculin
Bélier Singe
Nombre de messages : 80
Age : 36
Localisation : Lyon
Date d'inscription : 21/07/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Lun 30 Sep - 21:57

Très beaux groupements, ce qu ils sont forts ces lyonnais...
Revenir en haut Aller en bas
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Lun 30 Sep - 23:27

Mercie les gars ,voici quelques images de ma future crosse. Sera prêt vers la fin de la semaine prochaine


Dernière édition par haut2007 le Mar 1 Oct - 13:02, édité 1 fois
Revenir en haut Aller en bas
Shire
Habitué Des Lieux
Habitué Des Lieux


Masculin
Capricorne Chat
Nombre de messages : 304
Age : 52
Localisation : Fontenay-77
Date d'inscription : 02/06/2008

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mar 1 Oct - 7:33

Et en plus il fait ses crosses , TROP fort  !
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mar 1 Oct - 17:14

tu es vraiment complet haut2007 tu travailles aussi bien l'acier que du bois thumright
et les cartons 50m sont thumright
mais un truc que je ne comprend pas trop ou mal compris : au depart avec 220m/s environ t'as une consommation 18cc/j et apres les modifs t'as 280m/s mais seulement 11cc/j c'est bien ça ? si c'est ça c'est vraiment trop cool mais comment est ce possible ?
j'aimerai savoir comment est fait ton regulateur c'est possible ? et comment fais tu pour avoir telle ou telle pression reguler ?
Revenir en haut Aller en bas
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mar 1 Oct - 18:23

Bonjour! Maintenant la consommation de l'air avec 70j est 9cc/j alors que avec 35j est 6cc/j. Peut être que tu vas être étonner mais que la moitie de ce l'air pousse la plombe et l'autre moitie se consomme dans le vide.
Au départ 18cc/j c'est la consommation d'une carabine non réglé (nouvelle dans une emballage) Après tout tout les réglage et modifications j'ai diminué la consommation de l'air. Avec 35j je peux faire plus de 90 tires avec la même vitesse.
A propos du régulateurs et leurs réglages je veux crée un nouveau poste demain ou après demain.
Revenir en haut Aller en bas
levry
Pilier
Pilier


Masculin
Verseau Chat
Nombre de messages : 5823
Age : 52
Localisation : chez levry
Date d'inscription : 19/08/2009

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mar 1 Oct - 18:57

interressant la facon d'optimiser l'air sans perdre de puissance sur tout avec de telle puissance l'autonomie n'est pas negligeable , mais bon je sais que tu fais des calculs et tout ces trucs qui ne sont pas tres évidents pour moi de comprendre
Revenir en haut Aller en bas
haut2007
Pilier
Pilier


Masculin
Verseau Rat
Nombre de messages : 1057
Age : 43
Localisation : devant tour a metaux
Date d'inscription : 22/06/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Jeu 17 Oct - 18:58

Bonjour à tous, voici d'autres photos,je pense finir dans quelques jours
Revenir en haut Aller en bas
jessebogoss
Habitué Des Lieux
Habitué Des Lieux


Masculin
Vierge Buffle
Nombre de messages : 453
Age : 31
Localisation : Picardie
Date d'inscription : 13/05/2015

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mer 13 Jan - 10:21

Salut Haut2007

Très très beaux cartons à 50m, il va falloir que je fasse pareil à 50m maintenant...
Ton régulateur est très propre et super bien réalisé, mais aussi efficace vu les chiffre annoncés.
Pour ta consommation, je suis toujours épaté après plusieurs lectures sur d'autres posts.
Pourquoi les grandes marques ne s’intéresse pas à ce problème d'autonomie lors de la conception pour optimiser leurs carabines...

Ta crosse est magnifique aussi, qu'as tu pris comme essence de bois, l'as tu finie?

On aimerais bien voir le résultat quand elle sera montée sur la Bsa...

Tchao
Revenir en haut Aller en bas
http://shooter-elite.1fr1.net/forum
titeuf007
Pilier
Pilier


Masculin
Taureau Tigre
Nombre de messages : 2140
Age : 30
Localisation : marseille
Date d'inscription : 23/04/2010

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mer 13 Jan - 12:07

jessebogoss a écrit:
Salut Haut2007

Très très beaux cartons à 50m, il va falloir que je fasse pareil à 50m maintenant...
Ton régulateur est très propre et super bien réalisé, mais aussi efficace vu les chiffre annoncés.
Pour ta consommation, je suis toujours épaté après plusieurs lectures sur d'autres posts.
Pourquoi les grandes marques ne s’intéresse pas à ce problème d'autonomie lors de la conception pour optimiser leurs carabines...

Ta crosse est magnifique aussi, qu'as tu pris comme essence de bois, l'as tu finie?

On aimerais bien voir le résultat quand elle sera montée sur la Bsa...

Tchao

parce qu ils ont pas un type comme haut2007 avec eux
un mec passionné qui cherche a optimiser a fond!
ils embauchent des ingénieur qui font leurs taf et c est tous,sans chercher la perfection comme le fait haut
Revenir en haut Aller en bas
7760pat
Pilier
Pilier


Masculin
Balance Coq
Nombre de messages : 4964
Age : 47
Localisation : 6 pieds sous terre
Date d'inscription : 16/12/2013

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Mer 13 Jan - 19:20

va encore nous faire un truc splendide pour 2016 notre magicien merci et bravos pour le partage
amicalement
Revenir en haut Aller en bas
pitchel22
Régulier
Régulier


Masculin
Poissons Chien
Nombre de messages : 190
Age : 46
Localisation : Tizi Ouzou ( Algerie )
Date d'inscription : 12/02/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Jeu 23 Juin - 19:43

haut...... Le magicien !!!!  très bon travail ! tu devrais ouvrir ta propre entreprise ! chapeaux.
Revenir en haut Aller en bas
pitchel22
Régulier
Régulier


Masculin
Poissons Chien
Nombre de messages : 190
Age : 46
Localisation : Tizi Ouzou ( Algerie )
Date d'inscription : 12/02/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Jeu 23 Juin - 19:48

si j'habiter en France je t'aurais envoyer mes carabines pour les transformer sans hésiter !
dommage que j'habite de l'autre coté .
Revenir en haut Aller en bas
mag_de_mars
Régulier
Régulier


Masculin
Poissons Chien
Nombre de messages : 247
Age : 46
Localisation : SEPTEMES
Date d'inscription : 06/06/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Ven 24 Juin - 8:56

Félicitations Haut2007 tu as des mains en or

Thierry
Revenir en haut Aller en bas
vouvinch
Habitué Des Lieux
Habitué Des Lieux


Masculin
Sagittaire Buffle
Nombre de messages : 355
Age : 43
Localisation : Deux-Sèvres
Date d'inscription : 12/01/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Ven 24 Juin - 10:24

Pu* de bordel!! c'est beau!
Revenir en haut Aller en bas
mag_de_mars
Régulier
Régulier


Masculin
Poissons Chien
Nombre de messages : 247
Age : 46
Localisation : SEPTEMES
Date d'inscription : 06/06/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Dim 26 Juin - 8:27

Bonjour à tous,

Haut2007 réalise tu ces modifications uniquement pour toi ou est il possible de t'acheter un kit, dans mon cas ce serait pour une gamo Coyote 5.5

Merci de ta réponse
Thierry
Revenir en haut Aller en bas
titeuf007
Pilier
Pilier


Masculin
Taureau Tigre
Nombre de messages : 2140
Age : 30
Localisation : marseille
Date d'inscription : 23/04/2010

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Dim 17 Juil - 20:46

le probleme c est que haut demande a avoir le fusil en main pour la modif..je lui avais demandé pour ma airforce condor!
et si on doit envoyer notre pcp entre le prix d envoi,le risque de perte ou de vol par le biais de la poste,et le prix du retour c est pas du tous avantageux..


c est dommage qu il ne propose pas des kits tous fait sur un site web comme les regulateurs lane

Revenir en haut Aller en bas
mag_de_mars
Régulier
Régulier


Masculin
Poissons Chien
Nombre de messages : 247
Age : 46
Localisation : SEPTEMES
Date d'inscription : 06/06/2016

MessageSujet: Re: Alors la modification BSA scorpion se 5.5 mm   Lun 18 Juil - 20:11

Merci titeuf007

c'est vrai que ça peut être génant mais au vu des résultats je me laisserais bien tenter même si je dois là lui envoyer

Thierry
