 Un silencieux pour mon Zoraki HP-01 SVP...

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
ludoprgrm
Habitué Des Lieux
Habitué Des Lieux


Masculin
Gémeaux Dragon
Nombre de messages : 339
Age : 28
Localisation : Culoz (01350)
Date d'inscription : 16/10/2006

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 19:44

Bonjour à tous.

Superbe projet !

Du coup, ça me donne envie. Où est ce qu'on trouve ce fameux Zoraki HP 01 ? Je prendrais la version ultra en .22 qui fait 15j tant qu'à faire pour tirer aussi bien à 10m qu'à 25m, puisque j'ai une licence (et même une détention de 4ème...).

Merci !
Revenir en haut Aller en bas
http://ludotraindriver.skyblog.com
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 20:35



Pour le côté spéculum, ça doit être une déformation professionnele, car je suis dans le métier depuis plus de 20ans...


Pour le faire droit devant, c'est très simple est entièrement faisable, il suffit de le prévoir depuis le départ et de fabriquer une
bague supplémentaire


Pour la fixation, essayes de me donner des détails et je ferais une explication plus détaillée, car en fait c'est très simple, une bague
de diam. 12 interne et 20 externe convient parfaitement (la bague alu que tu peut voir sur la dernière image du montage), il s'agit
seulement de faire un filetage dans l'épaisseur de diam. 4mm et de mettre une vis BTR sans tête et pointée qui va assurer le maintien
du tout (en traversant bien sûr le tube de 12 également), on peut éventuellement ajouter une fixation supplémentaire du tube externe
par une autre petite vis fraisée, chose que je n'ai pas faite pour le moment puisque ça tient nickel comme ça avec simplement les joints
en compression...




Dernière édition par Alpazen le Ven 29 Avr - 20:46, édité 3 fois
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 20:44

Salut Ludoprgrm


Pour la France, si tu as une licence, je pense que tu devrais le trouver prochainement sur Arprotech


Sinon, pour l'instant, il n'est disponible qu'à l'étranger, pour ma part j'ai fait le premier pas et tout s'est bien passé,
livraison sous 7 jours ouvrables sans soucis.. du moment qu'ils l'ont en stock car ça m'a l'air de partir comme des
petits pains...


http://www.air-rifles.eu/index.htm


A ++++
Revenir en haut Aller en bas
BAMBANE 06
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 3100
Age : 67
Localisation : 06
Date d'inscription : 12/01/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 20:53

Alpazen a écrit:
Salut Ludoprgrm


Pour la France, si tu as une licence, je pense que tu devrais le trouver prochainement sur Arprotech


Sinon, pour l'instant, il n'est disponible qu'à l'étranger, pour ma part j'ai fait le premier pas et tout s'est bien passé,
livraison sous 7 jours ouvrables sans soucis.. du moment qu'ils l'ont en stock car ça m'a l'air de partir comme des
petits pains...


http://www.air-rifles.eu/index.htm


A ++++

Tu parles que ça part comme des petits pains avec la pub que les zorakistes font sur le forum... On devrait toucher des indemnités.. smil 85
Sur ce je vais au dodo, j' en peu plus de mes douleurs.. Bonsoir à tous..
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 20:56



Je vais leur demander une ristourne sur mon prochain achat, tu peux y compter...


Bonne nuit
Revenir en haut Aller en bas
pi_ce
Intermédiaire
Intermédiaire


Masculin
Lion Chèvre
Nombre de messages : 81
Age : 49
Localisation : italie
Date d'inscription : 18/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 21:00

Tres jolie realisation Alpazen, un poil long mais bon. J'ai une ptite question, sur zozo normal y a moyen d'y coller la meme chose ? Dans un post precedent tu faisais allusion au hw40, etais ce a propos d'un silencieux ?
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 29 Avr - 21:06


Salut Pi-ce


Non pour l'adaptation à un Zozo non Ultra, car il n'y a pas de bout de canon qui ressort de l'arme, si par contre
j'avais ce modèle je trouverais forcément une solution différente, à savoir un décolletage de la partie plastique
et la fabrication d'une bague spéciale qui me permettrais une telle adaptation...
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Sam 30 Avr - 16:33



Le silencieux n'est pas si long que ça, si on enlève la partie qui recouvre de canon de 7 cm, la partie silencée ne fais donc plus que 17 cm (j'ai réduit à 24 cm la longueur totale au final)


Si d'ailleurs comme je l'explique dans l'évolution de la construction, il serait encore possible de gagner 5 cm sur cette longueur, mais c'est un peu moins efficace en 3 et 4 pompes


Par contre Pi-ce je n'ai pas de hw40, donc ce ne doit pas être moi pour l'allusion dont tu parles


A+++
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Dim 1 Mai - 18:40

Je suis à mal avec la vidéo, cette dernière n'arrive pas à me donner un résultat concluant sur les sons réels, le camescope
doit être équipé d'un atténuateur ou autre chose, mais je n'ai pas trop le temps de m'y attarder


Donc, j'ai procédé beaucoup plus simplement pour mes tests :


1 bon micro branché sur mon portable, tirs tous à égale distance du micro qui se trouve à ma droite, de 1 à 4 pompes avec
et sans silencieux, voici ce que cela donne avec le logiciel d'analyse "Wavepad sound editor"

Merci Jidé pour cette bonne idée trouvée sur le forum...


Un menu permet d'afficher "decibels markers" ce qui nous donne une idée exacte des différences même si les copies d'écran
ne sont pas toutes à la même échelle



1) Tir 1 pompe et silencieux et 1 pompe sans silencieux








2) Tir 2 pompes avec et sans silencieux








3) Tir 3 pompes avec et sans silencieux

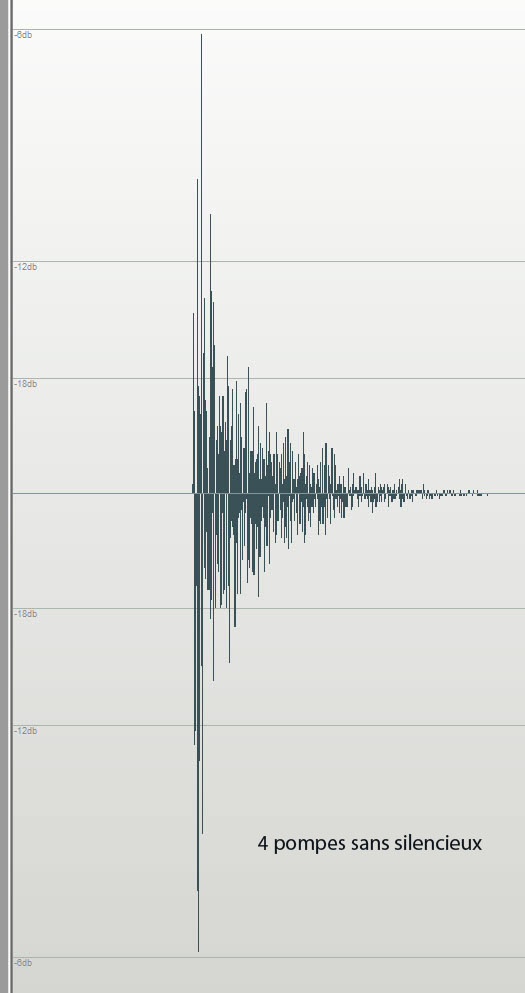

4) Tir 4 pompes avec et sans silencieux








En fait, on peut voir que c'est efficace à toutes les étapes de pompage, c'était bien le but recherché...



Revenir en haut Aller en bas
BAMBANE 06
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 3100
Age : 67
Localisation : 06
Date d'inscription : 12/01/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Dim 1 Mai - 18:51

Tu es le plus fort Alpazen encore bravo !!! N'oublie pas de déposer un brevet !! thumleft
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Dim 1 Mai - 19:01




Merci Bambane, je vais bientôt pouvoir lancer une série limitée...
Revenir en haut Aller en bas
loulou206
Vieil Habitué
Vieil Habitué


Masculin
Sagittaire Chien
Nombre de messages : 744
Age : 34
Localisation : Vendée
Date d'inscription : 14/07/2010

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Dim 1 Mai - 22:50

très intéressant ces tests ca prouve que ton silencieux est très efficace, 18db c'est rien, c'est un pet de mouche lol, j'aimerais tellement entendre ça de mes propres oreilles lol
Revenir en haut Aller en bas
http://pixelsphotos85.blogspot.com/
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Dim 1 Mai - 23:06



Attention, sur ce logiciel ce n'est pas des vrais db, ce qu'il faut voir c'est par rapport au point zéro, c'est là que c'est intéressant...



Loulou, je t'ai envoyé un MP pour mes déboires avec la vidéo...
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Ven 6 Mai - 11:45


Pour les possesseurs d'un Zoraki en version Light, voici l'excellent post de Dr Harry traitant du sujet :


http://www.forum-airguns.com/t44278-silencieux-pour-le-zoraki?highlight=zoraki


Attention, cela impose la fabrication d'une pièce spéciale au tour + un décolletage de l'extrémité du canon



Voici également une photo comparative de mes 2 silencieux et montages respectifs, les 2 fonctionnent très bien, sur le petit silencieux
la bague alu qui assure le maintien n'est plus visible une fois monté


Revenir en haut Aller en bas
arnaud78
Intermédiaire
Intermédiaire


Masculin
Poissons Buffle
Nombre de messages : 57
Age : 43
Localisation : yvelines
Date d'inscription : 14/08/2010

MessageSujet: voila le mien   Mar 10 Mai - 12:04

Bonjour à tous,

Grace au super tuto d'Alpazen, je me suis lancé ce week end pour faire mon propre silencieux, j'ai récupéré une pompe de vélo en plastique et voila le résultat.







Voila je suis super content du look que ça lui donne,il fait moins de bruit surtout à une pompe j'ai adapté en plus un red dot sutter, alors oui c'est hyper lourd mais je tire en appuis et ça me plait. On dirait un flingue sorti de Judge Dread :-).

Voila je me suis eclaté à faire ça et je m'eclate à tirer avec c'est l'essentiel non ?
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mar 10 Mai - 12:52



Aaaargh !!! On m'a copié, au secours...


Non, vraiment je suis très heureux que mon tuto ai pu servir, et je dirais même enfin... smil 85


Ca fait vraiment plaisir de voir ton montage, ça lui donne une super gueule à ton zozo, à l'occasion dis-nous comment
tu as fait ton montage à l'intérieur, ça fera toujours une expérience de plus


Et encore Bravo, j'espère que d'autres vont suivre encore...


Et gloire à la tribu des Zorakiens...


Revenir en haut Aller en bas
BAMBANE 06
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 3100
Age : 67
Localisation : 06
Date d'inscription : 12/01/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mar 10 Mai - 13:36

Alpazen a écrit:


Aaaargh !!! On m'a copié, au secours...


Non, vraiment je suis très heureux que mon tuto ai pu servir, et je dirais même enfin... smil 85


Ca fait vraiment plaisir de voir ton montage, ça lui donne une super gueule à ton zozo, à l'occasion dis-nous comment
tu as fait ton montage à l'intérieur, ça fera toujours une expérience de plus


Et encore Bravo, j'espère que d'autres vont suivre encore...


Et gloire à la tribu des Zorakiens...



Je t' avais dis de déposer un brevet..
Oui quelques explications sur le montage, diamètre de la pompe plastique je pense un peut plus important que celui d' Alpazen ??
Sur la version du Zozo light ou ultra ??
Sur les performances du silencieux selon les coups de pompes ??
En tous cas bravo
Vive les Zorakiens ainsi que les futurs adeptes de cette arme fabuleuse..
Revenir en haut Aller en bas
arnaud78
Intermédiaire
Intermédiaire


Masculin
Poissons Buffle
Nombre de messages : 57
Age : 43
Localisation : yvelines
Date d'inscription : 14/08/2010

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mar 10 Mai - 14:46

Pour l'interieur j'ai fait à peu prét pareil, tube alu, j'ai trouver des pieds de chaise en caoutchouc que j'ai un peu rectifié, à la place de la laine de roche j'ai pris des compresses stériles que j'ai découpé et enroulé autour du tube puis scotché avec de l'adhésif comme alpazen.

Voila quelques photos encore :







Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mar 10 Mai - 15:20



Ok Arnaud, c'est super...



Voici ce que je te conseillerais de faire pour tenter d'améliorer l'engin (si tu as envie bien sûr..) smil 85 :


Si tu veux plus d'efficacité, à mon avis il faut faire beaucoup plus de petits trous dans le tube alu


Et pour la laine de verre ou les compresses ne pas trop tasser la matière pour lui permettre de mieux respirer et donc mieux absorber le bruit



Je vais aussi continuer de mon côté d'autres tests avec différentes matières, à plus et bravo encore...


Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mar 10 Mai - 18:37


Salut Roger


Regardes ce que j'ai trouvé en magasin de brico ça devrait aller pas mal et puis c'est pas la ruine smil 85


http://www.bricodepot.fr/toulon/node/469411


Revenir en haut Aller en bas
arnaud78
Intermédiaire
Intermédiaire


Masculin
Poissons Buffle
Nombre de messages : 57
Age : 43
Localisation : yvelines
Date d'inscription : 14/08/2010

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mer 11 Mai - 11:43

pour info le mien est un light sur lequel j'ai mis le canon long
Revenir en haut Aller en bas
Alpazen
Membre ATLA
Membre ATLA


Masculin
Gémeaux Cochon
Nombre de messages : 5363
Age : 57
Localisation : La Yaute
Date d'inscription : 26/03/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mer 11 Mai - 12:06



Dis-moi Arnaud, as-tu remarqué une meileure précision, puissance ou autre chose entre le canon court et le canon long?


Revenir en haut Aller en bas
spike_fr
Régulier
Régulier


Masculin
Capricorne Chien
Nombre de messages : 295
Age : 45
Localisation : France / IDF
Date d'inscription : 01/10/2010

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mer 11 Mai - 14:00

J'ai du mal à comprendre comment vous faites pour le raccord entre le canon et le silencieux.

Il faut fileter le canon ???
Revenir en haut Aller en bas
arnaud78
Intermédiaire
Intermédiaire


Masculin
Poissons Buffle
Nombre de messages : 57
Age : 43
Localisation : yvelines
Date d'inscription : 14/08/2010

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mer 11 Mai - 14:13

puissance oui légére, précision il est déjà trés précis donc pas vu de changement.
Non spike pas de filatage moi j'ai percé la pompe, le tube alu et j'ai mis un joint asser dur j'ai tarodé le tout et mis une vis mais peux mieux faire je pense.

En fait j'aimerai bien trouver une bague alu comme alpazen mais j'ai pas de tour pour ça
Revenir en haut Aller en bas
BAMBANE 06
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 3100
Age : 67
Localisation : 06
Date d'inscription : 12/01/2011

MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Mer 11 Mai - 14:51

arnaud78 a écrit:
puissance oui légére, précision il est déjà trés précis donc pas vu de changement.
Non spike pas de filatage moi j'ai percé la pompe, le tube alu et j'ai mis un joint asser dur j'ai tarodé le tout et mis une vis mais peux mieux faire je pense.

En fait j'aimerai bien trouver une bague alu comme alpazen mais j'ai pas de tour pour ça


??? Ces photos STP, des photos !!! On comprendra mieux.. Merci d' avance..
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Un silencieux pour mon Zoraki HP-01 SVP...   Aujourd'hui à 14:07

Revenir en haut Aller en bas

Un silencieux pour mon Zoraki HP-01 SVP...
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» une recette simple pour booster!
» trépied pour rod pod?
» passer du 16 au15 pouces pour hiver
» Pour ceux qui veulent une CB1000R neuve Promo Honda j'usqu'au 31/12/09
» Les différentes tailles de pneu+jantes pour le TT

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les pistolets :: Les pistolets à air comprimé (PCP et piston/ressort)-
Sauter vers:
