MessageSujet: un tir pipes maison   Mer 16 Déc - 12:59

Bonjour à tous,

vous vous souvenez surement, le tir pipes ancestral, toute ma jeunesse, que de souvenirs

en voici un (désolé j'ai pas trouvé plus grand comme photo)



j'ai pensé que cela serait une bonne idée de cibles mouventes.

je suis donc en phase d'étude pour l'instant, et je rassemble le materiel nécessaire (que de la récup, c'est la règle, recyclage oblige )

bon il sera beaucoup plus petit, à la places des pipes j'utiliserais des petites cuillères en plastiques ou des touillettes a café ou des allumettes (pourquoi pas les 3 ).
Le moteur du tourniquet sera un tourne broche, c'est je pense la bonne vitesse de rotation, pour le reste c'est du bricolage et trouver les bons matériaux

je vous tiens au courant dès que cela sera fait
Revenir en haut Aller en bas
MAD MAX
ATLA
ATLA


Masculin
Vierge Singe
Nombre de messages : 4367
Age : 48
Localisation : L'Yonne
Date d'inscription : 17/08/2006

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 17:44

Des pipes tu peux en trouver en allemagne chez schneider .
Rien de tel qu'une pipe maison !!
Revenir en haut Aller en bas
carpio3
Vieil Habitué
Vieil Habitué


Masculin
Balance Buffle
Nombre de messages : 689
Age : 55
Localisation : TOULOUSE
Date d'inscription : 01/05/2009

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 18:49

Excellente idée Med ! rien de mieux que les pipes " maison "

Revenir en haut Aller en bas
Malcolm
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Serpent
Nombre de messages : 332
Age : 27
Localisation : Angers
Date d'inscription : 14/11/2009

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 18:57

Revenir en haut Aller en bas
Guillaume-54AK
Pilier
Pilier


Masculin
Balance Buffle
Nombre de messages : 9364
Age : 31
Localisation : Belgique.
Date d'inscription : 28/09/2008

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 19:07

MAD MAX a écrit:
Des pipes tu peux en trouver en allemagne chez schneider .
Rien de tel qu'une pipe maison !!

Sa sent le vécu...
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 19:09

Med a écrit:
Bonjour à tous,

vous vous souvenez surement, le tir pipes ancestral, toute ma jeunesse, que de souvenirs

en voici un (désolé j'ai pas trouvé plus grand comme photo)



j'ai pensé que cela serait une bonne idée de cibles mouventes.

je suis donc en phase d'étude pour l'instant, et je rassemble le materiel nécessaire (que de la récup, c'est la règle, recyclage oblige )

bon il sera beaucoup plus petit, à la places des pipes j'utiliserais des petites cuillères en plastiques ou des touillettes a café ou des allumettes (pourquoi pas les 3 ).
Le moteur du tourniquet sera un tourne broche, c'est je pense la bonne vitesse de rotation, pour le reste c'est du bricolage et trouver les bons matériaux

je vous tiens au courant dès que cela sera fait

Si ma mémoire me trahi pas....il me semble que ca existait en horizontal dans les stands de foire.....
Revenir en haut Aller en bas
YouGo
Pilier
Pilier


Masculin
Sagittaire Chat
Nombre de messages : 2705
Age : 28
Localisation : France
Date d'inscription : 03/03/2009

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 19:51

Circulaire et horizontal, ils font des pipes pour tous les goûts dans les foires !

Je suis ce sujet de près, impatient de voir ce que Med va nous créer cette fois-ci
Revenir en haut Aller en bas
cantalou
Régulier
Régulier


Masculin
Vierge Serpent
Nombre de messages : 173
Age : 27
Localisation : cantal
Date d'inscription : 09/11/2009

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:15

je vois que ce sujet intéresse pas mal, et soulève pas mal de sous entendu douteux ! il me tarde de voir la suite!
en tout cas beau projet de restaurer des anciens objets et de leur redonner une seconde vie.
Revenir en haut Aller en bas
Dousnt
Pilier
Pilier


Masculin
Gémeaux Dragon
Nombre de messages : 6330
Age : 40
Localisation : Haute Vienne
Date d'inscription : 21/01/2008

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:23

En lisant le titre de ce post, je savais que ça allait partir en vrille !!

Mais bon, trêve de plaisanterie, je suis, moi aussi, avec attention l'évolution de ce projet ...
Revenir en haut Aller en bas
MAD MAX
ATLA
ATLA


Masculin
Vierge Singe
Nombre de messages : 4367
Age : 48
Localisation : L'Yonne
Date d'inscription : 17/08/2006

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:30

Guillaume-54AK a écrit:
MAD MAX a écrit:
Des pipes tu peux en trouver en allemagne chez schneider .
Rien de tel qu'une pipe maison !!

Sa sent le vécu...

Tu m'étonne y' a rien mieux une bonne pipe maison !

En lisant le titre de ce post, je savais que ça allait partir en vrille !!

Par contre une pipe qui part vrille ça fait très mal !!!

Bon j'arrete pour ce soir .
Revenir en haut Aller en bas
Dousnt
Pilier
Pilier


Masculin
Gémeaux Dragon
Nombre de messages : 6330
Age : 40
Localisation : Haute Vienne
Date d'inscription : 21/01/2008

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:36

Ok ... Bonne nuit Mad Max !!!!
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:39

c'était combien la pipe.
Revenir en haut Aller en bas
cantalou
Régulier
Régulier


Masculin
Vierge Serpent
Nombre de messages : 173
Age : 27
Localisation : cantal
Date d'inscription : 09/11/2009

MessageSujet: Re: un tir pipes maison   Mer 16 Déc - 20:43

oula oui en effet ca part vraiment en vrille!! mdr
Revenir en haut Aller en bas
Med
Nouveau Membre
Nouveau Membre


Masculin
Scorpion Chien
Nombre de messages : 47
Age : 46
Localisation : essonne
Date d'inscription : 03/12/2009

MessageSujet: Re: un tir pipes maison   Jeu 17 Déc - 6:25



c'était pas trop le but sujet que ca parte en vrille, mais bon en même temps je m'en doutais un peu

au moins on rigole un peu , ca aussi ca fait du bien
Revenir en haut Aller en bas
cantalou
Régulier
Régulier


Masculin
Vierge Serpent
Nombre de messages : 173
Age : 27
Localisation : cantal
Date d'inscription : 09/11/2009

MessageSujet: Re: un tir pipes maison   Jeu 17 Déc - 17:17

Revenir en haut Aller en bas
MAD MAX
ATLA
ATLA


Masculin
Vierge Singe
Nombre de messages : 4367
Age : 48
Localisation : L'Yonne
Date d'inscription : 17/08/2006

MessageSujet: Re: un tir pipes maison   Jeu 17 Déc - 18:10

Avec des pipes on ne dit pas que ça part en vrille mais en couilles
smil 85
Revenir en haut Aller en bas
lerogerdu37
Pilier
Pilier


Masculin
Taureau Serpent
Nombre de messages : 16656
Age : 27
Localisation : Azay sur Cher
Date d'inscription : 31/08/2009

MessageSujet: Re: un tir pipes maison   Ven 18 Déc - 0:03

Ho la la je sent le sujet qui vas faire 5 pages de sous entendu plus ou moins subtille ^^

Sinon beau projet vivement la suite popcorn
Revenir en haut Aller en bas
jaak1
Pilier
Pilier


Masculin
Sagittaire Buffle
Nombre de messages : 2510
Age : 67
Localisation : Belgique , Hainaut région Charleroi
Date d'inscription : 20/03/2009

MessageSujet: Re: un tir pipes maison   Ven 18 Déc - 14:22

Pour les pipes y a t il des grosses des petites et des longues ?
En movement à plat ou circulaire ?
A employer sans gourmandise !!!

@ + de jaak1
Revenir en haut Aller en bas
Med
Nouveau Membre
Nouveau Membre


Masculin
Scorpion Chien
Nombre de messages : 47
Age : 46
Localisation : essonne
Date d'inscription : 03/12/2009

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 19:30

J'ai réalisé mon tir "pipes" aujourd'hui, bon en fait j'ai utilisé l'idée du tir pipes, pour faire des cibles mouvantes qui se relèvent automatiquement

ce tir pipes maison ma couté 1,25€ pour l'achat d'aimants, tous les autres matériaux sont de la récup.

C'est partie pour la fabrication

découpe d'un rond dan un reste de plan de travail


percage du centre

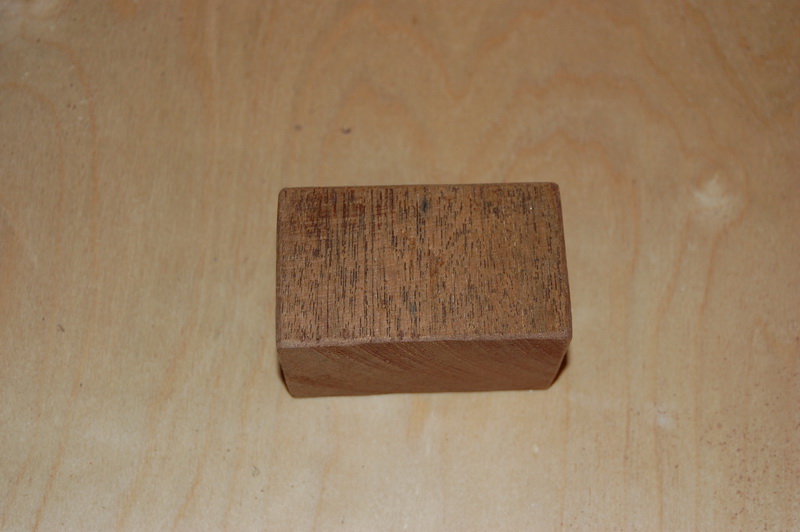

découpe d'un morceau de bastin (bois exotique) et perçage du centre

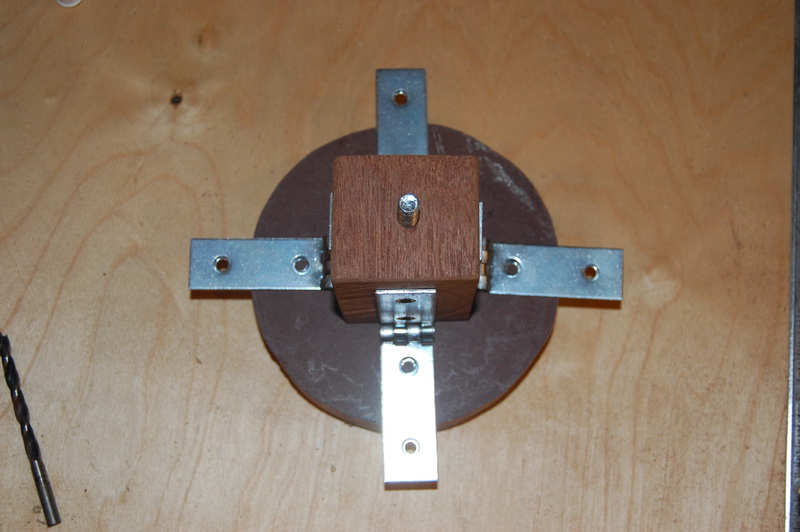

mis en situation du support de cible en vue de placer les aimants


perçage des 4 trous qui recevront les aimants


insertion des aimants




collage du support de cible


mise en place des cibles


passons au support moteur et support avant du tir pipe, pour cela je vais utilisé une plaque d'aluminium de 4mm d'epaisseurs

pliage en vue de réaliser le support moteur (moteur de babecue)


percage du support moteur (l'axe et les antirecules)


pliage et percage du support avant

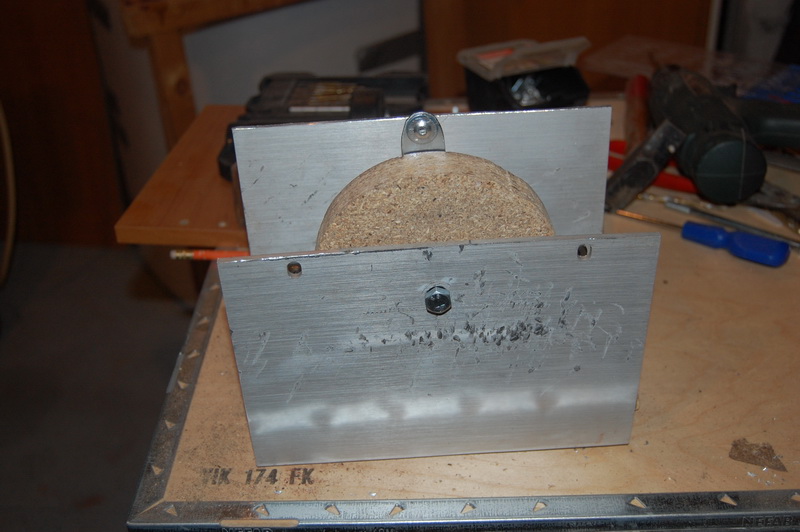

mise en place du support moteur et support avant du tir pipe


ne quittez pas, la suite dans un instant
Revenir en haut Aller en bas
Med
Nouveau Membre
Nouveau Membre


Masculin
Scorpion Chien
Nombre de messages : 47
Age : 46
Localisation : essonne
Date d'inscription : 03/12/2009

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 19:44

mise en place d'un renfort sur les cibles et meulage des angles


vue de derrière, on comprend que la cible vient se coller à l'aimant


meulage de la vis d'axe en carré pour qu'elle rentre dans le moteur de babecue


mise en place de la cible sur son axe de rotation et sur son support




mise en place du moteur


découpage d'un cache moteur dans une chute de médium et installation


voila c'est presque terminé


un petit coup de peinture et hop c'est beau plus jolie


le principe est simple, le moteur fait tourné les cibles, on tire sur la cible qui passe, on l'abat, ca continue de tourner un autre cible arrive , on l'abat, a cemoment là la première cible abattue est en bas du tourniquet elle retombe donc toute seule et se colle a son aimant etc....

je vais essayer de vous mettre une vidéo
Revenir en haut Aller en bas
boutch
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Chèvre
Nombre de messages : 332
Age : 37
Localisation : Montfuron
Date d'inscription : 29/04/2008

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 19:54

franchement trop fort !!! excellent

super simple a faire vu les photos et super ludique en plus ça change
par contre combien faut-il prevoir pour le systeme motorisé ?(moteur)

petite idée : rajouter des plaques de liege un peu epaisse sur les partie exposer ( chassis et roue mobile )au impact des plombs afin d'eviter un eventuelle ricochet
Revenir en haut Aller en bas
vilou6230
Régulier
Régulier


Masculin
Vierge Dragon
Nombre de messages : 221
Age : 28
Localisation : Belgique/Hainaut
Date d'inscription : 24/11/2009

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 20:00

Jolie réalisation. Bravo! le principe est sympa.

Tu sais régler la vitesse de rotation ?

A+
Revenir en haut Aller en bas
Med
Nouveau Membre
Nouveau Membre


Masculin
Scorpion Chien
Nombre de messages : 47
Age : 46
Localisation : essonne
Date d'inscription : 03/12/2009

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 20:07

voici une vidéo , bon pas très net, je l'ai faites avec mon portable je n'ai pas de caméscope

http://www.dailymotion.com/video/xbqepu_tir-pipes-maison_creation

le moteur est un moteur de barbecue, la vitesse ne se règle pas, enfin du moins sur ce moteur là
mais je pense que la vitesse est très bien

oui pour les ricochets je vais coller de la moquette, je verrais ca après, je voulais d'abord essayer, pour voir comment va réagir la plaque l'aluminium au impacts, mais là il est trop tard pour essayer, je verrais ca demain
Revenir en haut Aller en bas
OrgY-cgD-
Pilier
Pilier


Masculin
Cancer Buffle
Nombre de messages : 1512
Age : 31
Localisation : BRETAGNE (Finistère)
Date d'inscription : 03/08/2009

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 20:13

Plein de bonne idées la dedans. Je vais en réaliser un aussi (quand j'aurais le moteur), de manière un peu différente, plus simple a vrai dire.

Merci en tout cas pour l'idée! A+ Med
Revenir en haut Aller en bas
http://www.orgycgd.e-monsite.com/
boutch
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Chèvre
Nombre de messages : 332
Age : 37
Localisation : Montfuron
Date d'inscription : 29/04/2008

MessageSujet: Re: un tir pipes maison   Dim 3 Jan - 20:15

bonne question ! en y rajoutant un potentiometre c'est faisable et se sera sympa
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: un tir pipes maison   Aujourd'hui à 13:38

Revenir en haut Aller en bas

un tir pipes maison
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Joints de pipes d'admission
» VIZIBLEED "maison"
» Le pan de la petite maison au fond du jardin...
» remorque maison!!!
» cheval à la maison

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les disciplines :: Plinking-
Sauter vers:
