 crosman 1377 - crosse en contre plaqué puis en bubinga

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 17:04

Options:

- Culasse, guidon avec filetage et protection (façon compensateur) en laiton (gmac)
- Ressort de marteau plus puissant ressort d'origine avec guide en laiton
- Nouvelle valve alu avec piston réglable (delrin sans doute) (gmac)
- Ressort de valve plus léger
- Visserie allen inox (gmac)
- Détente laiton plus épaisse (gmac)
- Nouvelle pièce pour retenir le marteau en acier inox plus épaisse et mieux polie (gmac)
- Pousse plomb rallongé "hollow probe" (gmac)
- Crosse squelette alu
- Sécurité acier (fait maison)
- Lunette nikko stirling 4*32 ao mildot




Edit 28/05/13: Version nr 4: crosse en bubinga poncée huilée (huile de tung), grosse pompe et appui joue

Tutoriel pour les poignées en bubinga :
http://www.forum-airguns.com/t60120-crosse-custom-crosman-2240-1377-benjamin-hb22-gabarit-et-defonceuse







ANCIENNES VERSIONS

Edit 11/05/13: Version nr 3: crosse en bubinga poncée huilée, petite pompe



Edit 24/12/12:Version nr 2: contre plaquée poncé huilé et quelques options





Version nr 1: crosse en contre plaqué vernis



Réalisation des poignées en contre plaqué:

But:
- se faciliter le travail: surtout pour la pompe (plutôt que d'utiliser une défonceuse pour creuser l'emplacement du levier)
- avoir un cout ridicule (planche de contreplaqué qui me restait dans la cave   une boite de vernis qui trainait).
- avoir une pompe un peu plus large pour que le levier soit plus agréable à actionner,
- une finition vernie parce que comme c'est du contre plaqué de base, j'avais peur que ça s'abime dans le temps (gonfle avec l'humidité, etc.) (finalement je suis revenu au poncé huilé)
Voilà les étapes:

La découpe avec une scie à chantourner:


Une première idée de l'assemblage:


Le collage avec une colle poly:


Le résultat (on voit qu'il va y avoir du boulot: et lime à bois exclue!):


L'outil au bout de la dremel utilisé pour sculpter tout ça:


Aprés ponçage:


La fausse bonne idée: la teinte (une teinte meurisier)
si c'etait à refaire je sauterais cette étape, ça fait gonfler le bois (il y a de sales surprises, ça craquèle) et puis le vernis etant moins transparent que prévu, il apporte suffisement de teinte comme ça (du coup ça a servi à rien):


Enfin le vernis: un vernis poly






Les conclusions:
Finalement j'ai trouvé ça plus galère que du bois genre noyer comme sur mon 2240:
- on peut pas attaquer à la lime sinon on l'éclate,
- le bois gonfle avec la teinte,
- le vernis c'est nettement moins cool à passer que le poncé-huilé (et je restes poli), et puis c'est plus fragile
- la teinte c'est bien avec un vernis transparent sinon c'est inutile ....

Voilà!


Dernière édition par wadcutter le Mer 29 Oct - 19:10, édité 22 fois
Revenir en haut Aller en bas
eldiablo34
Habitué Des Lieux
Habitué Des Lieux


Masculin
Bélier Serpent
Nombre de messages : 476
Age : 51
Localisation : Montpellier
Date d'inscription : 01/02/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 17:27

Sacré beau boulot !
Félicitations.
Comme tu dis on est content quand c'est fini.
J'en ai un sur le feu, j'ai tout réuni sauf le courage d'attaquer ...
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 17:32

Le plus dur c'est de si mettre!
En même temps quand c'est fini ça fait un vide!
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 18:48

Salut l'artiste,
très joli travail que tu as fait là
Comme tu dis, tu n'as pas adopté la solution la plus simple mais l'idée d'empiler plusieurs couches de CP pour donner du volume est très bonne, pour qui n'est pas outillé.
Tu es aussi resté sur la forme d'origine et ainsi le 1377 reste un "américan classic" comme il y a trente ans, ça aussi l'esprit "collection" est sympa.
Un petit rappel qui peut être utile à tout le monde, ne jamais employer une teinte à base d'eau (qui fait gonfler le bois) mais une teinte à base d'alcool qui s'évapore beaucoup plus vite et à utiliser avec parcimonie, juste donner de la couleur sans détremper le bois.
Enfin encore comme tu le dis si bien, une fois fini, ouf !!! mais avec le pistolet dans la main, on le tourne et retourne...pour trouver encore que faire dessus
C'est une vraie maladie ce gun
Revenir en haut Aller en bas
mesrine
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Coq
Nombre de messages : 337
Age : 23
Localisation : essonne
Date d'inscription : 07/11/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 18:55

trés jolie travaille bravo
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 19:02

Merci les gars
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Lun 23 Nov - 19:07

Normal, quand on a déjà attaqué ce genre de "travail", on sait aussi en parler avec passion et respect
Allez courage "eldiablo"
Revenir en haut Aller en bas
Roger Plennevaux
Intermédiaire
Intermédiaire


Masculin
Sagittaire Dragon
Nombre de messages : 66
Age : 75
Localisation : Jalhay Belgique
Date d'inscription : 24/11/2008

MessageSujet: Contre plaqué et 1377 C   Mar 24 Nov - 8:19

Bonjour,
Voici ce que j'ai réalisé avec du contre plaqué bakélisé de 18 mm,employé pour les coffrages en bétons.



url=http://www.zimagez.com/zimage/dscn08793.php][/url]

Amicalement, Roger
Revenir en haut Aller en bas
Roger Plennevaux
Intermédiaire
Intermédiaire


Masculin
Sagittaire Dragon
Nombre de messages : 66
Age : 75
Localisation : Jalhay Belgique
Date d'inscription : 24/11/2008

MessageSujet: crosman 1377 - crosse contre plaqué   Mar 24 Nov - 8:28

Suis pas doué pour les photos, voici la deuxiéme.

Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 24 Nov - 17:04

Bonsoir,
joli pistolet Roger, bravo tu as fait là un joli travail
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 24 Nov - 17:56

Excellent
ça lui donne un air de pistolet de compétition!

Donnez dix 1377 à dix bricoleurs: et vous obtenez dix 1377 différents
Revenir en haut Aller en bas
mesrine
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Coq
Nombre de messages : 337
Age : 23
Localisation : essonne
Date d'inscription : 07/11/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 24 Nov - 19:20

je compte faire la crosse en bois (contre plaqué comme toi) pour mon 586 a tu des conseil a me donné??merci
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 24 Nov - 22:14

En voilà dix pas tous terminés, mais ils sont de chez nous
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mer 25 Nov - 19:20

Bonsoir, dans les récents, j'ai oublié celui là,

pourtant bien modifié.
Oubli réparé, sinon fredero (roche d'or...) va me faire la gueule
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mer 25 Nov - 19:31

Super idée le diaporama des 1377 wovokaa!

Citation :
je compte faire la crosse en bois (contre plaqué comme toi) pour mon 586 a tu des conseil a me donné??merci

Ca va pas être simple, elles sont plutot fines.
Et puis pour les faire envelloppantes comme les originales, ça va être coton et il y a le systeme de fixation qui est bizarre aussi)
Franchement ça va être chaud (mais rien n'est impossible!)

Je te conseillerais plutôt de faire ça en hêtre (on en trouve en supermarché: les planches à decouper sont souvent en hêtre) ou mieux en noyer.

Le contre plaqué de base je referais plus, c'est trop galère, mais je penses qu'il est possible de le fabriquer soi même en collant des planches de placage (pas epaisses) de bois plus précieux (plus denses) et en choisissant des bois de couleurs sympa pour faire des effets (du meurisier, de l'olivier, de l'ebene, du bois de rose ou autre bois exotique), et là ça doit être intéressant (plus facile à travailler à la lime, finition à l'huile de lin ...)

Sinon pour la méthode tu peux t'inspirer des différents topics sur la réalisation d'une crosse (en particulier l'excellent topic de marceau sur sa crosse de carabine).
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mer 25 Nov - 19:52

Salut et merci "Wady",
pour trouver assez facilement du placage, les magasins de modélisme un peu branchés bateaux anciens est une très bonne source.
J'ai vendu du modélisme durant 12 ans à Avignon, à cette époque étaient disponibles, le red cedar, le noyer, le samba (bois très clair), acajou, etc...en placage de 0.5 à 2mm.
En grandes surfaces du bricolage on trouve aussi sous forme de tablette, du chêne, du hêtre et même du teck (casto à Pau par exemple...).
Revenir en haut Aller en bas
mesrine
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Coq
Nombre de messages : 337
Age : 23
Localisation : essonne
Date d'inscription : 07/11/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Jeu 26 Nov - 12:27

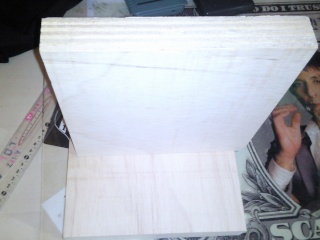

j'ai 2 planche 20x20 3cm d'épaisseur donc ce n'est pas faisable???photo==>
Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Jeu 26 Nov - 16:52

Salut, trop épais ton bois, tu vas passer plus de temps à affiner ta planche qu'à créer quelque chose.
Il vaut mieux partir sur du 10mm, quitte à coller des morceaux pour donner du volume, exactement comme l'a si bien fait "wadcutter".
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Jeu 26 Nov - 18:01

Citation :
J'ai vendu du modélisme durant 12 ans à Avignon

Tu fais du modelisme wovokaa?

Parce que (petit hs) voilà une petite photo de mon jouet (un crawler axial):


Revenir en haut Aller en bas
wovokaa
Pilier
Pilier


Masculin
Lion Rat
Nombre de messages : 3457
Age : 56
Localisation : Pays basque, Xiberoa...
Date d'inscription : 11/08/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Jeu 26 Nov - 19:30

Salut,
sympa ton engin, ça doit bien "trialiser" même sur une "Gibson"
J'ai vendu beaucoup de buggy comme ça et à l'époque on appelait ça des "big foot".
http://www.metacafe.com/watch/2668000/awesome_axial_ax10_rc_rock_crawler_chevy_competition_build_hd/
Moi c'est ça,
http://www.youtube.com/watch?v=ODFvH8Pee4k
et ça,
http://www.dailymotion.com/video/x5adrh_nouveau-align-trex-700-helico-rc-vo_sport
Depuis 35 ans, fin du HS...
Revenir en haut Aller en bas
mesrine
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Coq
Nombre de messages : 337
Age : 23
Localisation : essonne
Date d'inscription : 07/11/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Jeu 26 Nov - 22:52

toute façon je vais essayé car la crosse du 586 n'a pas de détaille c'est juste une courbe...
Revenir en haut Aller en bas
wadcutter
Pilier
Pilier


Nombre de messages : 1688
Date d'inscription : 14/06/2005

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Dim 29 Nov - 12:03

C'est l'ajustage qui va être dur (l'intérieur de la crosse est assez ... torturé)

Mais rien n'est impossible, et le résultat devrait être sympa!
Revenir en haut Aller en bas
mesrine
Habitué Des Lieux
Habitué Des Lieux


Masculin
Cancer Coq
Nombre de messages : 337
Age : 23
Localisation : essonne
Date d'inscription : 07/11/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mer 2 Déc - 20:08

sa y'est j'ai reussi a faire la mienne!!!! ^^g poster un message
Revenir en haut Aller en bas
eldiablo34
Habitué Des Lieux
Habitué Des Lieux


Masculin
Bélier Serpent
Nombre de messages : 476
Age : 51
Localisation : Montpellier
Date d'inscription : 01/02/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 22 Déc - 17:36

eldiablo34 a écrit:
Sacré beau boulot !
Félicitations.
Comme tu dis on est content quand c'est fini.
J'en ai un sur le feu, j'ai tout réuni sauf le courage d'attaquer ...

Ca y est ! J'ai attaqué ce Week end.
Il y aura des photos a suivre ...
Revenir en haut Aller en bas
eldiablo34
Habitué Des Lieux
Habitué Des Lieux


Masculin
Bélier Serpent
Nombre de messages : 476
Age : 51
Localisation : Montpellier
Date d'inscription : 01/02/2009

MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Mar 22 Déc - 17:45

mesrine a écrit:
sa y'est j'ai reussi a faire la mienne!!!! ^^g poster un message

T'as pas le lien ? je serai curieux de voir ca ...
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: crosman 1377 - crosse en contre plaqué puis en bubinga   Aujourd'hui à 1:14

Revenir en haut Aller en bas

crosman 1377 - crosse en contre plaqué puis en bubinga
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» contre plaqué marine
» Fixation contre-plaqué ?
» Protection contre la pluie contre plaqué rampe de skate.
» plaques et bois contre bois et/ou revetements
» Skimboard contre-plaqué sous vide

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les pistolets :: Les pistolets à air comprimé (PCP et piston/ressort)-
Sauter vers:
