 Franchi Diana mod. I Junior [Diana mod. 25D]

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 19:06

Bonsoir,

Je voudrais changer le piston et les joints de ma Diana I Junior mais je ne trouve aucune info sur ce modèle de carabine sur le web. Ca n'est pas un un fusil à patate, c'est déjà ça.

Achetée en 1976 elle n'a jamais été démontée. Aujourd'hui 2 plombs sur 3 restent coincés dans le canon.

Je pense qu'il doit s'agir d'un modèle dérivé d'une carabine classique avec peut être à l'époque un ressort moins puissant afin d'attirer une clientèle "Juniors". Vendue pour être précise à 15m si mes souvenirs sont bons.

Ma demande de ressort et de joints auprès de Broma.fr a été infructueuse. Apparement il ne connaissent pas ce modèle.

J'ai écris à Diana.de.

Je vais commencer le démontage à la fin du mois et prendre les mesures de ce satané ressort.

Voici quelques photos :











Dernière édition par Priso19 le Jeu 14 Mai - 19:22, édité 2 fois
Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 19:16

Vu son âge, la carabine a certainement un joint de piston en cuir.
Si ce joint n'est pas cassé, fissuré, il suffit de le laisser tremper dans l'huile moteur une nuit et de bien l'essuyer après.
Bien nettoyer et polir le cylindre et remplacer le joint de canon aussi, s'il est en cuir, il peut être remplacé par un Oring.

Pour le ressort, là il faudrait des références de mesures mais je ne pense pas qu'il faut en attendre une puissance exeptionnelle.
En plus, c'est une "F" donc bridée à 7,5jl

Bien remise en état, elle peut encore servir pour du tir de loisir à 10-15m.
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 19:34


Un joint de piston en cuir ? C'est comme les pompes à eau de l'époque alors...

Le joint de canon est en caoutchouc.
Peut être même que c'est lui qui fuit et du coup la puissance s'en ressent.

Je voudrais juste que les plombs resortent du canon au moins :-)

Cela ressemble au modèle Dina 20 T01 sauf qu'il manque la vis de fixation sous le piston.


Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 19:49

Pour voir si le joint de canon fuit, il faut mettre un morceau de papier entre le canon et le cylindre, puis tirer.

Si le papier est bien découpé (beau trou), c'est bon, si c'est en étoile ou avec des traces de fuites, il est à remplacer.

Sur ma Diana 35, le papier est bien découpé, avec ou sans joint, preuve que l'arme (canon-cylindre) est bien ajustée.

Il faut calculer le diamètre intérieur et la largeur de la gorge.

Pour la 35, c'est 8x2,5x13 et cela coûte 0,80€.

Pour le joint en cuir, sur Diana 35, c'est le cas et il a 41 ans et est toujours bien là.
Preuve que la peau de vache c'est dur à cuire.
Il faut juste qu'il ne soit pas sec mais bien imbibé d'huile.

Si il y a plusieurs plombs dans le canon, cela ne va pas être facile, moi je commencerais à mettre de l'huile du coté canon et puis doucement pousser avec une baguette de nettoyage.
Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 19:58

De plus on a déjà parlé de cette "marque" Franchi Diana dans un autre post, sans pouvoir réellement déterminer qu'il sagit vraiment d'une Diana.

Un peu comme Coca-cola et Pepsi-cola ??

http://www.forum-airguns.com/les-carabines-a-air-comprime-piston-ressort-f1/renseignement-sur-carabine-t20209.htm
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 20:38


Bien vu Igmq.

C'est sûrement un partenariat entre les deux entreprises Diana/Franchi.
Le second revendant des carabines du 1er en changeant le nom.

Un peut comme comme Renault et Nissan qui vendent les mêmes voitures sous un nom différent.

Donc il y a forcément un modèle de Diana qui correspond.
Je modifie le titre de mon post...

Merci !

Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 13 Mai - 20:53

En tout cas, cela ne correspond pas à la Diana Mod 1 junior.

Voir tous les types de Diana ici :

https://store.bluebookinc.com/InstantAccess/Model.aspx?product=4&id=64
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Jeu 14 Mai - 19:21


J'ai reçu une réponse d'Allemagne.
Ce serait bien une Diana apparemment.

>>>
Dear Sir,

the DIANA I Junior is comparable with DIANA mod. 25D.
Attached please find expl. view and parts list for DIANA mod. 25D
For services please contact our importer in France as follows:
RUAG Ammotec France
Cergy Pontoise
e-mail: info.fr.ammotec@ruag.com
<<<


Evidement je ne trouve que des pièces pour la Diana 25 et non pour la Diana 25D.
J'ai écrit à RUAG. Je modifie à nouveau le titre pour y ajouter "Diana mod. 25D"

P.S: Il n'y a plus de plombs dans le canon... on le sort facilement avec la tringle de nettoyage dès qu'il coince.
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 19 Mai - 22:18


Voici la réponse de RUAG, pas très aimable au passage :


>>>
SI VOUS ETES UN PARTICULIER,MERCI DE VOUS RAPPROCHER DE VOTRE ARMURIER CAR NOUS NE DISTRIBUONS QU'AUX PROFESSIONNELS.
VOTRE KIT DE COMPRESSION EST DISPO CE JOUR.
CORDIALEMENT
LE SAV.

sav.rws@ruag.fr
<<<
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Lun 25 Mai - 20:38


Bonsoir,

Voici donc les dégâts (certain vont hurler) après 30 ans d'utilisation sans entretien :


Le joint de piston de profil (en cuir)



Le joint de piston de face (avec un clou dedans !!!)



Le guide ressort (acier)

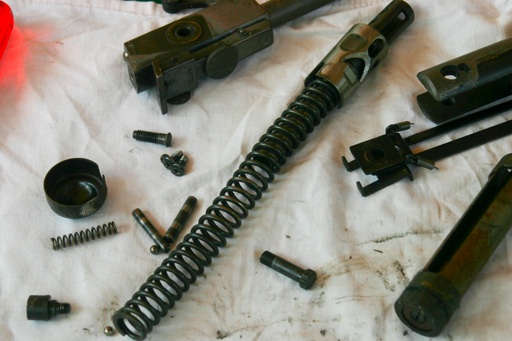

Vue d'ensemble




Je pense changer le joint de piston (si j'arrive à dégripper la vis centrale), le guide ressort et le ressort... et la graisse.

Revenir en haut Aller en bas
Didou_13
Régulier
Régulier


Masculin
Capricorne Cheval
Nombre de messages : 108
Age : 37
Localisation : Marseille
Date d'inscription : 16/01/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 18:32

Mais d'ou vient ce clou encastré dans le joint de piston?
Revenir en haut Aller en bas
NOUNOURS
Modérateur
Modérateur


Masculin
Capricorne Cheval
Nombre de messages : 21641
Age : 49
Localisation : Peypin (13), Provence, France.
Date d'inscription : 03/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 18:58

J'avais un pote quand j'étais gamin qui mettait des clous dans la sienne pour s'amuser à essayer de les planter dans la porte de la grange... Et oui....quand les parents ne sont pas là pour surveiller, gâre aux bêtises !

_________________

Le forum des copains : www.affieldtarget.com

Dans la recherche commune des arguments, celui qui est vaincu a gagné davantage à  proportion de ce qu'il vient d'apprendre...

 Guild's Warrior
Revenir en haut Aller en bas
http://www.affieldtarget.com
Didou_13
Régulier
Régulier


Masculin
Capricorne Cheval
Nombre de messages : 108
Age : 37
Localisation : Marseille
Date d'inscription : 16/01/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 19:16

Ah oui ok je comprends mieux.
Revenir en haut Aller en bas
Priso19
Nouveau Membre
Nouveau Membre


Masculin
Cancer Dragon
Nombre de messages : 14
Age : 52
Localisation : Paris/Saône et Loire - France
Date d'inscription : 12/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 19:54


Bonsoir,

Je pense en effet que cela doit ressembler à un essai de plantage de clous dans la porte de la grange. Cette pauvre carabine n'a pas été ménagée pendant toutes ces années... et surtout personne ne surveillait quel genre de projectile y était introduit.
Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 20:32

C'est triste.

Peut-être que le joint de piston peut être rénové en trempant dans l'huile moteur mais j'en doute.
Pour enlever la vis centrale, il faut souvent casser la vis, forrer à travers et tarauder pour replacer une nouvelle vis.
C'est comme cela que j'ai fait ma Diana 35.

Bonne chance et pour la rouille aussi, poncer, poncer, poncer, ...
Revenir en haut Aller en bas
tesa1000
Pilier
Pilier


Masculin
Vierge Chèvre
Nombre de messages : 3827
Age : 25
Localisation : belgique
Date d'inscription : 12/04/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 20:39

lgmq j avoue que tes un pro des dianas sur la 35 le piston est "troué" smil 84 ?
et es que la rouille sur le piston influence sur la puissance?
Revenir en haut Aller en bas
Fredleborgne
Intermédiaire
Intermédiaire


Masculin
Lion Chien
Nombre de messages : 74
Age : 46
Localisation : REIMS
Date d'inscription : 10/05/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 20:51

Normalement c' est le joint qui travaille et pas le corps du piston donc à priori cela n' a pas trop d' incidence .

Mais éliminer la corrosion est une priorité . De plus ce n' est pas très compliqué .
Revenir en haut Aller en bas
lgmq
Habitué Des Lieux
Habitué Des Lieux


Masculin
Taureau Buffle
Nombre de messages : 394
Age : 55
Localisation : BE
Date d'inscription : 10/09/2008

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 20:54

Le cylindre doit être beau aussi et là, c'est sur que cela influence sur la puissance.
La rouille est totalement inutile sur et dans une arme, poncer, huiler, poncer, huiler
Revenir en haut Aller en bas
tesa1000
Pilier
Pilier


Masculin
Vierge Chèvre
Nombre de messages : 3827
Age : 25
Localisation : belgique
Date d'inscription : 12/04/2009

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mar 26 Mai - 21:02

ok merci à toi
Revenir en haut Aller en bas
choupboup
Pilier
Pilier


Masculin
Scorpion Chat
Nombre de messages : 1502
Age : 29
Localisation : Belgique,Liege,vielsalm
Date d'inscription : 10/12/2006

MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Mer 26 Fév - 19:07

au risque de faire un deterrage en regle , apres avoir deniché sur une brocante une bonne vielle 23g dans son jus j'ai eu un joint dans le meme etat que le tiens , j'ai su me le fournir par un armurier en direct chez diana pour un somme modique !
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Franchi Diana mod. I Junior [Diana mod. 25D]   Aujourd'hui à 19:25

Revenir en haut Aller en bas

Franchi Diana mod. I Junior [Diana mod. 25D]
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Diana 35.
» Diana Hatsan Cal 12 299€
» Diana mod 5 (pistolet à air)
» Diana Tabakova
» Dioptre feinwerkbau sur diana

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum sur les armes à air et .22 :: Les carabines :: Les carabines à air comprimé (piston/ressort)-
Sauter vers:
