 amélioration TOZ 78/17

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: amélioration TOZ 78/17   Sam 2 Mai - 13:01

salut a tous

je viens de terminer (ou presque) une des premières modif de ma TOZ 78/17

dans un premier temps j'ai modifié l'attache arrière de l'action qui se faisait pa le dessus (plus débile, y a pas...) en soudant à "basse température" un insert taraudé maison, de façon à la refixer par le dessous, par une vis plus longue.

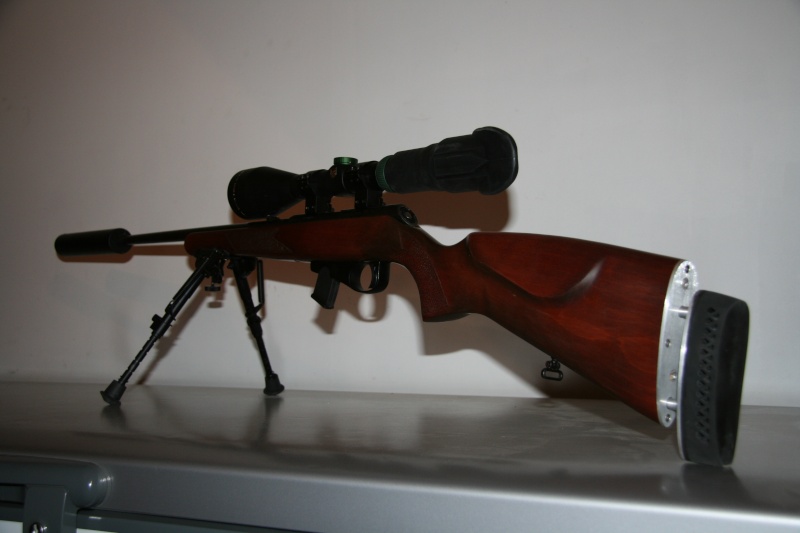

et maintenant j'ai refait ma plaque de couche que j'ai rendue réglable en longueur et hauteur par la fabrication de 2 plaque aluminium récupérées à la casse, et travaillées pour etre ajustées à la crosse et au nouveau talon en caoutchouc antirecul (on est quand meme sur du LONG rifle MDR...)







j'espère que ce petit travail pourra donner des idées
alors a++ en attendant les prichaines étapes qui seront:

appuie joue réglable de même facture après ablation de l'apuie joue actuel (je tire en gaucher)
pilar bedding
refaçonnage du quadrillage car + dégueulasse que celui la, en ce moment, y a pas...
détulipage du devant de crosse et poncé huilé général
Revenir en haut Aller en bas
sioux
Vieil Habitué
Vieil Habitué


Masculin
Poissons Cochon
Nombre de messages : 529
Age : 33
Localisation : puy de dome
Date d'inscription : 26/04/2009

MessageSujet: Re: amélioration TOZ 78/17   Sam 2 Mai - 13:18

Chapeau, tres beau travail!!!
j'ai hate de voir la modif de l'appuie joue.
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Sam 2 Mai - 21:20

j'attaquerai ce travail dès que j'aurais pas mal de temps car ça demande beaucoup de boulot
je pense dailleurs attaquer plutot par le pilar bedding, les finitions de crosse viendront après
Revenir en haut Aller en bas
marceau
Modérateur
Modérateur


Masculin
Bélier Buffle
Nombre de messages : 6149
Age : 55
Localisation : loire atlantique
Date d'inscription : 26/04/2006

MessageSujet: Re: amélioration TOZ 78/17   Sam 2 Mai - 21:39

tres beau travail

félicitations!!!!!


_________________
Rem 700 "match" ---------- Unique T2000
Manuarm 22 lr ------- carabine Hawken 45
Colt Walker 1847 --------- Colt 1860 army
Weihrauch HW 40 -----------




"en doutant, on parvient a la verité"
Revenir en haut Aller en bas
titou
Pilier
Pilier


Masculin
Bélier Chat
Nombre de messages : 1164
Age : 65
Localisation : AU COEUR DES PYRENEES
Date d'inscription : 27/11/2008

MessageSujet: Re: amélioration TOZ 78/17   Dim 3 Mai - 17:29

Félicitations c'est du trés beau travail de précision.....
C'est net , précis et sans bavure.........du travail de pro...
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Dim 3 Mai - 18:00

merci a vous et j'espère surtout réussir toutes les autres opérations prévues sur cette carabine

après y aura plus qu'à apprendre à s'en servir
Revenir en haut Aller en bas
titou
Pilier
Pilier


Masculin
Bélier Chat
Nombre de messages : 1164
Age : 65
Localisation : AU COEUR DES PYRENEES
Date d'inscription : 27/11/2008

MessageSujet: Re: amélioration TOZ 78/17   Dim 3 Mai - 18:36

N'oublie pas de nous faire profiter de ton savoir et de tes nouvelles réalisations , c'est toujours un régal pour moi de voir des gens adroits, faire des merveilles comme ça. Faut dire que je ne suis pas un manuel, alors je m'émerveille quand je vois des artistes ...

Bravo pour ton adresse l' ami.
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Dim 3 Mai - 18:45

merci merci, j'adore quand on me caresse avec du miel
fais passer le mot, j'aime trop ça
Revenir en haut Aller en bas
Alexandre13300
Nouveau Membre
Nouveau Membre


Masculin
Gémeaux Serpent
Nombre de messages : 42
Age : 27
Localisation : Salon de Provence
Date d'inscription : 02/01/2009

MessageSujet: Re: amélioration TOZ 78/17   Mar 12 Mai - 13:42

Joli boulot. La plaque de couche en caoutchouc, tu l'a trouvé ou et a quel prix?
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Mar 12 Mai - 20:55

la plaque de couche se trouve chez toout bon armurier pour quelques euros, j'ai du la payer 7 ou 8 je croisensuite il faut l'ajuster aux fausses plaques par meulage
Revenir en haut Aller en bas
sym64
Vieil Habitué
Vieil Habitué


Masculin
Verseau Chat
Nombre de messages : 533
Age : 65
Localisation : PYRENEES ATLANTIQUES
Date d'inscription : 27/10/2006

MessageSujet: Re: amélioration TOZ 78/17   Lun 29 Juin - 8:27

Bravo Suquetan! Belle mise en oeuvre du métal et du bois , avec mise en valeur de l'aluminium par le rouge foncé du poncé huilé.
J'attends de voir les résultats d'un pilar bedding quant à l'amélioration de la précision...
Une petite question : en refixant l'arrière du mécanisme par dessous, reste-t-il encore un peu ( donc assez) de bois avant de rejoindre le puits du bloc détente?
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Lun 29 Juin - 21:54

oui sans problèmes, comme tu peux le voir, la vis est encore largement suffisemment longue pour une bonne et solide fixation. pour l'instant je laisse celle la car il faut que je tourne un berceau de tête de vis et trouver une vis qui fasse un peu plus mécanique, que menuiserie, et phosphatée pour coller au reste du style

https://servimg.com/image_preview.php?i=62&u=11683614

https://servimg.com/image_preview.php?i=63&u=11683614
Revenir en haut Aller en bas
sym64
Vieil Habitué
Vieil Habitué


Masculin
Verseau Chat
Nombre de messages : 533
Age : 65
Localisation : PYRENEES ATLANTIQUES
Date d'inscription : 27/10/2006

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 10:49

Bien reçu, les photos sont très parlantes.
Revenir en haut Aller en bas
panz
Nouveau Membre
Nouveau Membre


Masculin
Poissons Chèvre
Nombre de messages : 18
Age : 25
Localisation : grenoble
Date d'inscription : 20/04/2009

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 11:20

Salut,
Joli boulot!
Mais je pige pas bien comment la deuxième plaque est fixée dans la première?
C'est juste ajusté sérré? Collé? vissé?
Merci d'éclairer ma lanterne! :-)
A bientot
Vincent.
Revenir en haut Aller en bas
sioux
Vieil Habitué
Vieil Habitué


Masculin
Poissons Cochon
Nombre de messages : 529
Age : 33
Localisation : puy de dome
Date d'inscription : 26/04/2009

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 11:57

Moi je dirais que c'est juste ajusé serré... Des vis dans des tubes quoi... Je me trompe?
Revenir en haut Aller en bas
panz
Nouveau Membre
Nouveau Membre


Masculin
Poissons Chèvre
Nombre de messages : 18
Age : 25
Localisation : grenoble
Date d'inscription : 20/04/2009

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 13:30

Des vis dans des tubes ajustement serré?
C'est pas possible ca si... :p
Plutôt des tubes (axes) dans des trous (alesages) ajustés serré là oui...
Mais attendons le verdict du proprio! :-)
Revenir en haut Aller en bas
SUQUETAN
Régulier
Régulier


Masculin
Gémeaux Buffle
Nombre de messages : 183
Age : 55
Localisation : loiret
Date d'inscription : 18/04/2008

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 14:24

derriere la plaque fixe se trouvent 4 manchons collés à l'époxy lente, dans lesquels viennent coulisser les 2 barres, taraudées à L'autre extrèmité pour être fixée sur la plaque de couche amovible, par l'intermédiaire de vis à têtes fraisées noyée dans l'épaisseur de cette plaque smil 84, enfin , si je me souviens bien...
manque encore les 4 inserts latéraux, très certainement en laiton dans lesquels seront positionnées les vis de pression qui viendront bloquer les tiges de réglages qui seront rainurées à un pas de 7 ou 8 mm voire 1 cm pour éviter tout glissement lors de tirs de 22 pleines charge... mdr
Revenir en haut Aller en bas
panz
Nouveau Membre
Nouveau Membre


Masculin
Poissons Chèvre
Nombre de messages : 18
Age : 25
Localisation : grenoble
Date d'inscription : 20/04/2009

MessageSujet: Re: amélioration TOZ 78/17   Mar 30 Juin - 14:34

Oki! Pigé
C'est pas bête du tout
Merci de ta réponse.
A bientôt
Revenir en haut Aller en bas
Lucky44
Régulier
Régulier


Masculin
Capricorne Cochon
Nombre de messages : 127
Age : 104
Localisation : .
Date d'inscription : 04/08/2009

MessageSujet: Re: amélioration TOZ 78/17   Ven 11 Sep - 20:01

.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: amélioration TOZ 78/17   Aujourd'hui à 8:44

Revenir en haut Aller en bas
