MessageSujet: Re: Démontage d'une Diana 27   Dim 4 Mai - 17:31

bonjour à tous,



tout nouveau sur le forum, et désirant gouté au tir de précision, j'ai ressorti la vieille diana 27 de mon père.
sur un autres forum, on m'a conseillé de vérifier son état et je suis donc tombé sur ce sujet pour le démontage.

suite à ça, je me retrouve avec quelques questions:
- que pensez vous de l'état général de la carabine ?
- dois-je d'abords tout nettoyer/dégraisser ? si oui avec quoi ?
- avec quoi puis-je regraisser ? ou en trouver ?
-

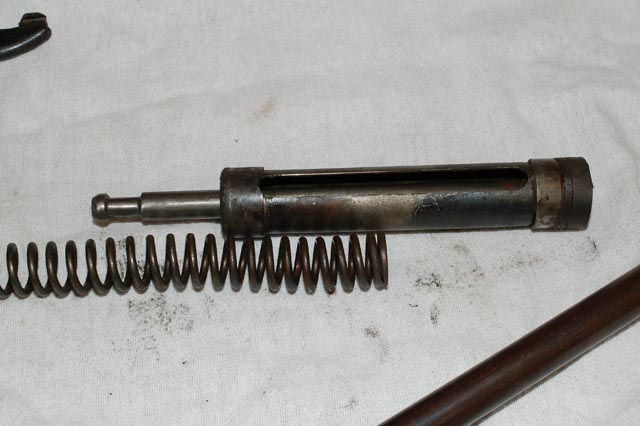

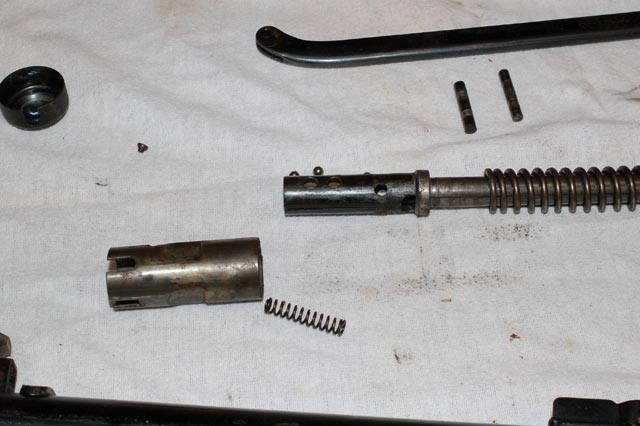

pour le remontage, j'ai un petit doute, ma carabine étant différente de
celle du sujet. doute notament au niveau du petit resort qu'on voit sur
la 2° photo.

merci pour vos réponses (le photos peuvent etre agrandie en cliquant dessus)










Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
_Thierry_
Patron


Masculin
Poissons Chat
Nombre de messages : 8178
Age : 29
Localisation : Belgique Bruxelles
Date d'inscription : 15/10/2006

MessageSujet: Re: Démontage d'une Diana 27   Dim 4 Mai - 23:40

Ca n'a rien à faire dans un tutoriel Vindiou!
Faut mettre ça dans les questions sur carabines, je déplace.

_________________
Air: Diana 26 - Diana 2 - Crosman 1077 - Career III 300 - Career 707 - CP99 Sport - CP99 Nighthawk - Reck Police - Beretta 92FS - HW40 5.5 - S&W 586 - Tau 7 - Baikal Drozd - Gamo Falcon
Poudre: FN Trombone 22lr - M16 Jaeger .22lr
Revenir en haut Aller en bas
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Lun 5 Mai - 6:37

Désolé :-(
Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
_Thierry_
Patron


Masculin
Poissons Chat
Nombre de messages : 8178
Age : 29
Localisation : Belgique Bruxelles
Date d'inscription : 15/10/2006

MessageSujet: Re: Démontage d'une Diana 27   Lun 5 Mai - 8:24

Ce n'est rien,
Par contre au sujet de ta carabine, j'ai déja démonté remonté ce même modèle, il s'agit de l'ancienne mecanique Diana, plus compliquée, il n'y a pas encore de tutoriel pour le remontage de celle ci.
Dans un premier temps il faut dégraisser avec un simple essuie tout, par la suite il faut graisser ce qui se trouve à l'arrière du joint de piston, donc ressort, et la pièce rentrant dans le piston.
La graisse idéale est une graisse à base de Molybdène, il te faudra aussi de la graisse pour les trois billes d'acier qui se baladent de partout, une pointe de graise dans chaqu'un des logements des billes, y enfoncer les billes et ensuite tu pourras remonter la carabine plus facilement.

Je suis un peu pressé ce matin mais si personne ne l'a fait entre temps je te mettrais le lien vers un éclaté de la carabine afin que tu voies ou vont les pièces.


_________________
Air: Diana 26 - Diana 2 - Crosman 1077 - Career III 300 - Career 707 - CP99 Sport - CP99 Nighthawk - Reck Police - Beretta 92FS - HW40 5.5 - S&W 586 - Tau 7 - Baikal Drozd - Gamo Falcon
Poudre: FN Trombone 22lr - M16 Jaeger .22lr
Revenir en haut Aller en bas
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Lun 5 Mai - 8:54

merci.

pas de probleme, c'est pas à la minute.
c'est bien ma chance que ça soit l'ancien systeme qui est un peu plus compliqué smil 86

où peux-t-on trouver cette graisse "magique" ?

Merci thumright
Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
HeReTiK
Modérateur
Modérateur


Masculin
Balance Chat
Nombre de messages : 6431
Age : 29
Localisation : France
Date d'inscription : 21/08/2007

MessageSujet: Re: Démontage d'une Diana 27   Lun 5 Mai - 22:42

L'éclaté : http://www.gunspares.co.uk/showcatimage.asp?id=24376

Pour la graisse, on en trouve ici :
http://www.graisse-belleville.com/vente-en-ligne/index.php?cPath=25
mais je n'ai jamais commandé sur ce site (renseigne toi bien avant), et on doit pouvoir en trouver dans les magasins de bricolages ou les magasins d'entretien auto.

_________________
TOZ 78/04L - .22 LR
Crosman 2240 - 5,5
Beretta CX4 Storm - 4,5
Beretta 92 FS - 4,5
Walther CP99 - 4,5
Weihrauch HW40 - 4,5
Baikal MP-512 - 4,5
Baikal IZH-61 - 4,5
Baikal IZH-53M - 4,5
Hatsan 20 - 4,5
Diana 25 - 4,5
Diana 240 Classic - 4,5
Cometa 100 - 4,5
Revenir en haut Aller en bas
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Mar 6 Mai - 6:36

merci thumright

pour la graisse, j'ai juste commencé à regarder en grande surface, mais pas encor trouvé.
mais ça devrait pas trop poser de probleme je pense.
Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Mar 6 Mai - 16:54

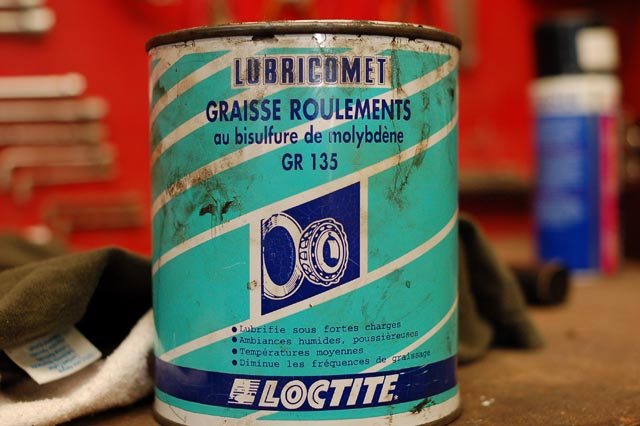

bonjour, j'ai trouvé ça comme graisse, c'est bon ? (cliquer pour agrandir).
elle est de couleur noir brillant

par contre, la pièce rentrant dans le piston, c'est celle qui s'appelle SG020 sur l'éclaté ?

Merci



Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
HeReTiK
Modérateur
Modérateur


Masculin
Balance Chat
Nombre de messages : 6431
Age : 29
Localisation : France
Date d'inscription : 21/08/2007

MessageSujet: Re: Démontage d'une Diana 27   Mar 6 Mai - 18:02

Pour la graisse, ça a l'air ok (extrème pression etc... )

Pour la pièce, oui c'est la pièce SG020 (qu'on appelle le guide du ressort)

_________________
TOZ 78/04L - .22 LR
Crosman 2240 - 5,5
Beretta CX4 Storm - 4,5
Beretta 92 FS - 4,5
Walther CP99 - 4,5
Weihrauch HW40 - 4,5
Baikal MP-512 - 4,5
Baikal IZH-61 - 4,5
Baikal IZH-53M - 4,5
Hatsan 20 - 4,5
Diana 25 - 4,5
Diana 240 Classic - 4,5
Cometa 100 - 4,5
Revenir en haut Aller en bas
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Mer 7 Mai - 18:04

bonsoir,


je viens de remonter la diana.
IMPOSSIBLE de casser le canon pour compresser le ressort.

je vois pas où j'ai pu me louper.
je laisse tomber pour ce soir.

si quelqu'un peux m'aider.

Merci

EDIT: orthographe
Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
_Thierry_
Patron


Masculin
Poissons Chat
Nombre de messages : 8178
Age : 29
Localisation : Belgique Bruxelles
Date d'inscription : 15/10/2006

MessageSujet: Re: Démontage d'une Diana 27   Jeu 8 Mai - 1:19

J'allais te proposer de faire le déplacement pour t'arranger ça mais ce n'est pas vraiment la porte à côté.

Plusieures possibilités, quelle force à tu exercé sur le canon pour le briser?
parfois ça peut bloquer un peu à cause de la bille sur ressort qui verouille le canon en position fermée.
Ce n'est peut être alors qu'une question d'armer avec un petit coup sec.

Deuxième possibilité,
L'axe sur lequel bascule le canon, qui maintient en place le canon sur le corps de l'arme peut normalement
se monter dans deux sens, j'ai une fois eu un problème à ce niveau, lors de l'armement l'écrou étant du
mauvais côté l'armement le serrait, résultat trois armement plus tard le tout était super verouillé, avec
comme résustat un canon qui ne se brisait plus.
Si c'est le cas il n'y a alors qu'a dévisser, enlever et remettre dans l'autre sens.

Troisième possibilité, une pièce n'est pas à sa place au niveau mecanique.
Vérifies la mecanique externe sous la crosse, que le levier qui arme le ressort ne bloque nulle part,
donc sans tout démonter.

Si toutes ces options n'ont pas fonctionné, il va faloir démonter la carabine, vérifier que toutes les pièces
sont dans le bon sens à la limite, prendre des photos de comment c'est monté, comme ça je verrais ce
qu'il en est.


_________________
Air: Diana 26 - Diana 2 - Crosman 1077 - Career III 300 - Career 707 - CP99 Sport - CP99 Nighthawk - Reck Police - Beretta 92FS - HW40 5.5 - S&W 586 - Tau 7 - Baikal Drozd - Gamo Falcon
Poudre: FN Trombone 22lr - M16 Jaeger .22lr
Revenir en haut Aller en bas
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Jeu 8 Mai - 8:36

merci de ton aide.

en fait, je me suis mal exprimé.
1) j'arrive à casser le canon, mais impossible de comprimer le ressort.
2) je n'ai pas défait l'axe qui maintient le canon au corps de l'arme (vis grippé ?, impossible à déserré). Mais le canon bouge bien si j'enlève la levier qui vient comprimer le ressort.
3)a priori, le levier qui arme le ressort à l'air libre de ses mouvements.

une precision, quand j'ai remonté le piston dans le corps de l'arme, il glissait assez difficiliement. Est ce normale ?

Merci
Revenir en haut Aller en bas
http://teamnoname.vosforums.com/index.php
sirgeof
Nouveau Membre
Nouveau Membre


Masculin
Taureau Cheval
Nombre de messages : 13
Age : 38
Localisation : Eure
Date d'inscription : 04/05/2008

MessageSujet: Re: Démontage d'une Diana 27   Sam 24 Mai - 22:18

bonsoir :D,



j'ai enfin pris le temps de redémonter la diana.

pour sortir le piston, j'ai du utiliser un chasse goupile + marteau :(
il ne glissait pas du tout.

je l'ai remis en place, mis de la graisse sur la tete de piston en passant par l'ouverture du levier, la carabine remarche nikel.

par contre, je me suis rendu compte que l'instrument de vissé situé au debut du canon était partiellement cassé.
il est normalement tenue par 2 vis, et maintenant il "galoche" au niveau de la vis avant.
est ce que cette pièce se trouve en rechange ? si oui, où ?

sinon, y a t il moyen d'adapter un autre systeme de visé simple ?

Merci
